Manuel d'installation
10
R(D/B)LQ011~016AA6V3+W1
Unité pour système de pompe à chaleur air à eau
4PW53149-1

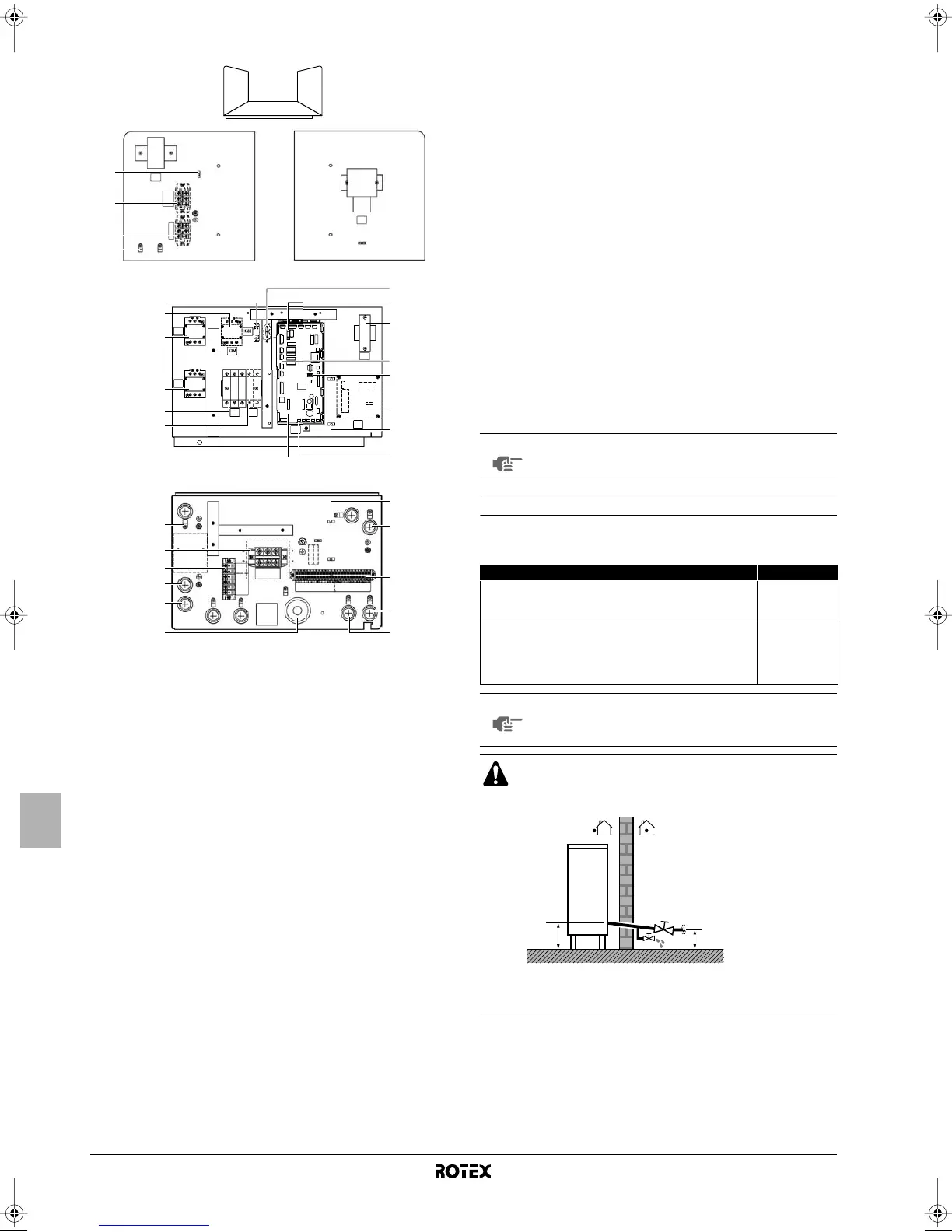

Composants principaux du coffret électrique (porte 2)
1. Contacteurs du chauffage d'appoint K1M et K5M
2. PCB principal
La carte de circuits imprimés principale (PCB) contrôle le
fonctionnement de l'unité.
3. Contacteur de surchauffage K3M
4. Disjoncteur de surchauffage F2B
Le disjoncteur protège le surchauffage dans le ballon d'eau
chaude domestique contre toute surcharge ou court-circuit.
5. Disjoncteur du chauffage d'appoint F1B
Le disjoncteur protège le circuit électrique du chauffage
d'appoint par rapport à une surcharge ou un court-circuit.
6. Borniers
Les borniers permettent une connexion aisée des câbles sur
place.
7. Borniers pour limitation de capacité de chauffage d'appoint.
8. Fixations des attache-câbles
Les attache-câbles permettent de fixer le câblage local avec les
attaches au coffret électrique pour garantir la réduction des
contraintes.
9. Borniers X3M, X4M
10. Fusible PCB FU1
11. Microcommutateur SS2
Le microcommutateur SS2 compte 4 commutateurs à bascule
pour configurer certains paramètres d'installation. Voir "Aperçu
des réglages de microcommutateur" à la page 20.
12. Prise X13A
La prise X13A accueille le connecteur K3M.
13. Prise X9A
La prise X9A accueille le connecteur de la thermistance
(uniquement pour les installations avec ballon d'eau chaude
domestique).
14. Fusible de pompe FU2 (fusible en ligne)
15. Relais de pompe K4M
16. Transformateur TR1
17. A4P Carte d’adresse d’alarme distante (uniquement pour les
installations avec kit d’alarme distante).
18. Trou de passage pour glisser le câble d'alimentation électrique
du surchauffage.
19. Trou de passage pour glisser le câble d'alimentation électrique
du surchauffage et le câble de protection thermique.
20. Trou de passage pour glisser le câble de thermostat d'ambiance
et les câbles de commande de vanne à 2 voies et 3 voies.
21. Trou de passage pour glisser le câble de thermistance et le
câble d'interface utilisateur (et le câble de tarif préférentiel).
22. Trou de passage pour glisser le câble d'alimentation électrique
de chauffage d'appoint.
23. Trou de passage pour glisser le câble de raccordement PCB
d'entrée/sortie en option.
Tuyauterie d'eau
Toutes les longueurs de tuyau et distances ont été prises en
considération.
SS2
SS1
on
off
on
K5M
K1M
F1B F2B
A11P
A4P
TR1
X10M
X2M
X5M
S1T
X4M
X3M
E5H
3
1
2
1
5
4
8
6
7
16
17
12
14
8
13
6
8
10
18
9
9
8
8
15
23
21
20
19
22
FU1
X9A
FU2
X13A
11
SS2
AC
B
D
AB
D
C
REMARQUE
Le schéma de câblage électrique se trouve à l'intérieur
du couvercle du coffret électrique.
Exigence Valeur
Distance maximale autorisée entre la vanne 3 voies et
l'unité (uniquement pour les installations avec ballon d'eau
chaude domestique).
3 m
Distance maximale autorisée entre le ballon d’eau chaude
domestique et l’unité (uniquement pour les installations
avec ballon d’eau chaude domestique). Le câble de
thermistance fourni avec le ballon d’eau chaude
domestique fait 12 m de longueur.
10 m
REMARQUE
Si l'installation est équipée d'un ballon d'eau chaude
domestique (option), se reporter au manuel
d'installation du réservoir d'eau chaude domestique.
En cas de panne d'alimentation électrique ou de problème
de fonctionnement de la pompe, vidanger le système
(comme le suggère la figure ci-dessous).
Lorsque l'alimentation est à l'arrêt à l'intérieur du système,
le gel est susceptible de se produire et d'endommager le
système dans le processus.
A
<A
4PW53149-1 Page 10 Thursday, May 7, 2009 1:43 PM
