Vérification du circuit d'eau
Les appareils sont équipés d'une entrée et d'une sortie d'eau
destinées à être raccordées à un circuit d'eau. Ce circuit doit être
monté par un technicien qualifié et doit obéir à toutes les
réglementations nationales et européennes appropriées.
Avant de poursuivre l'installation de l'appareil, vérifiez les points
suivants :
■ La pression d'eau maximum est de 3 bar.
■ Les robinets de vidange doivent être prévus à tous les points
bas du système pour permettre une vidange complète du circuit
pendant la maintenance.
Une vanne de vidange est prévue dans l'unité pour purger l'eau
du circuit d'eau de l'unité.
■ Des purgeurs d'air doivent être prévus à tous les points
supérieurs du système. Ils doivent être situés à des endroits
facilement accessibles pour l'entretien. Une purge d'air automa-
tique est prévue à l'intérieur de l'unité. Vérifier que cette vanne
de purge d'air n'est pas trop serrée de sorte que l'évacuation
d'air automatique dans le circuit d'eau reste possible.
■ Veiller à ce que les composants installés dans la tuyauterie
fournie sur place puissent résister à la pression d'eau.
Vérification du volume d'eau et de la pré-pression du
vase d'expansion
L'unité est équipée d'un vase d'expansion de 10 litres qui présente
une pré-pression de défaut de 1 bar.
Pour garantir le fonctionnement adéquat de l'unité, il se peut que la
pré-pression du vase d'expansion nécessite un ajustement et que les
volumes d'eau minimum et maximum soient vérifiés.
1 Vérifier que le volume d'eau total dans l'installation, à l'exclusion
du volume d'eau interne de l'unité, est de 20 l minimum. Se
reporter à "Spécifications techniques" à la page 35 pour
connaître le volume d'eau interne de l'unité.
2 A l'aide du tableau ci-dessous, déterminer si la pré-pression du
vase d'expansion nécessite un réglage.
3 A l'aide du tableau et des instructions ci-dessous, déterminer si
le volume d'eau total dans l'installation est en dessous du
volume d'eau maximal autorisé.
Calcul de la pré-pression du vase d'expansion
La pré-pression (Pg) à régler dépend de la différence de hauteur
d'installation maximale (H) et est calculée comme ci-dessous:
Pg=(H/10+0,3) bar
L'unité ne doit être utilisée que dans un réseau
d'alimentation en eau fermé. L'application dans un réseau
d'alimentation en eau ouvert conduit à une corrosion
excessive de la tuyauterie d'eau.
Dans la plupart des applications, le volume d'eau minimum
donnera un résultat satisfaisant.
Cependant, dans des procédés ou locaux critiques avec
une charge thermique élevée, un volume d'eau
supplémentaire peut être nécessaire.
Lorsque la circulation dans chaque boucle de chauffage
d'espace est contrôlée par les vannes commandées à
distance, il est important que ce volume minimal d'eau soit
maintenu, même si toutes les vannes sont fermées.

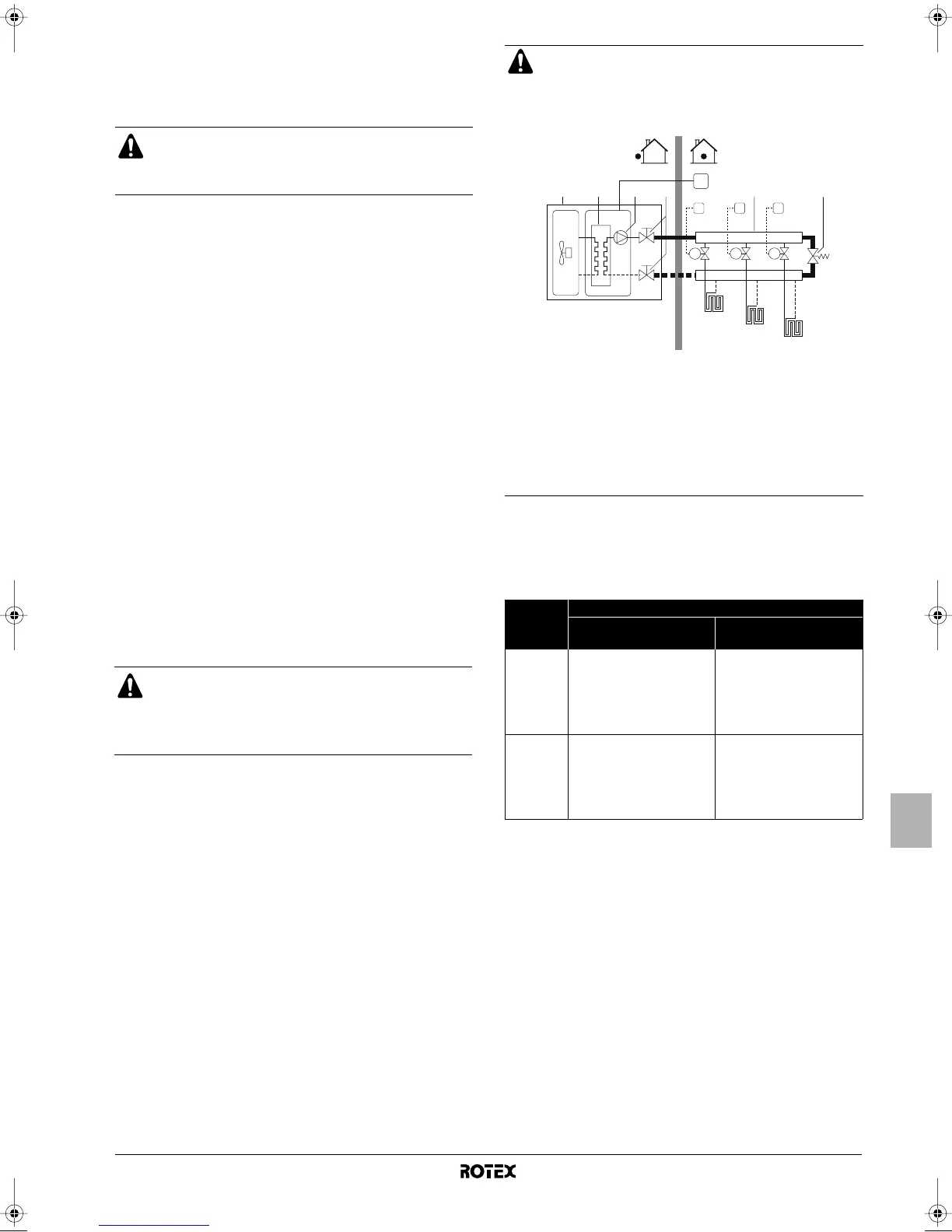

Exemple
1 Unité FHL1..3 Boucle de chauffage au
sol (non fournie)
2 Echangeur thermique
T1..3 Thermostat d'ambiance
individuel (non fourni)
3 Pompe
4 Vanne d'arrêt M1..3 Vanne motorisée
individuelle vers boucle
de contrôle FHL1
(non fournie)
5 Collecteur (non fourni)
6 Vanne de dérivation
(non fournie)
I Interface utilisateur
Différence
de hauteur
d'installa-
tion
(a)
(a) Différence de hauteur d'installation: hauteur de différence (m) entre le point le
plus eau du circuit d'eau et l'unité. Si l'unité est située au point le plus haut de
l'installation, la hauteur d'installation est considérée à 0 m.
Volume d'eau
≤280 l
>280 l
≤7 m
Aucun réglage de pré-pression
requis
Actions requises:
• la pré-pression doit être diminuée,
calculer en fonction de "Calcul de la
pré-pression du vase d'expansion"
• vérifier si le volume d'eau est
inférieur au volume d'eau maximal
autorisé (utiliser le graphique ci-
dessous)
>7 m
Actions requises:
• la pré-pression doit être augmentée,
calculer en fonction de "Calcul de la
pré-pression du vase d'expansion"
• vérifier si le volume d'eau est
inférieur au volume d'eau maximal
autorisé (utiliser le graphique ci-
dessous)
Vase d'expansion de l'unité
trop petit pour l'installation.
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
321 5
6
I
4
4PW53149-1 Page 11 Thursday, May 7, 2009 1:43 PM
