Manual de instalación
8
R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1
Operación de la bomba y calefacción y refrigeración de las
habitaciones
Dependiendo de la estación, el cliente seleccionará el modo de
refrigeración o de calefacción en el termostato de la habitación (T).
Esta selección no es posible operando la interfaz de usuario.
Cuando el termostato de la habitación (T) solicita la
refrigeración/calefacción de la habitación, la bomba se pondrá en
marcha y la unidad (1) cambiará a "modo de refrigeración/modo de
calefacción". La unidad (1) se pondrá en marcha para alcanzar la
temperatura del agua deseada, ya sea fría o caliente.
En caso del modo de refrigeración, la válvula motorizada de 2 vías
(11) se cerrará para impedir que el agua fría pase a través de los
circuitos cerrados de calefacción de suelo radiante (FHL).
El ajuste ON/OFF de la función de calefacción/refrigeración se
realiza mediante el termostato de la habitación y no puede realizarse
a través de la interfaz de usuario.
Calefacción del agua sanitaria
El calentamiento del agua caliente sanitaria tiene lugar como se
explica en el apartado "Aplicación 2" en la página 7.

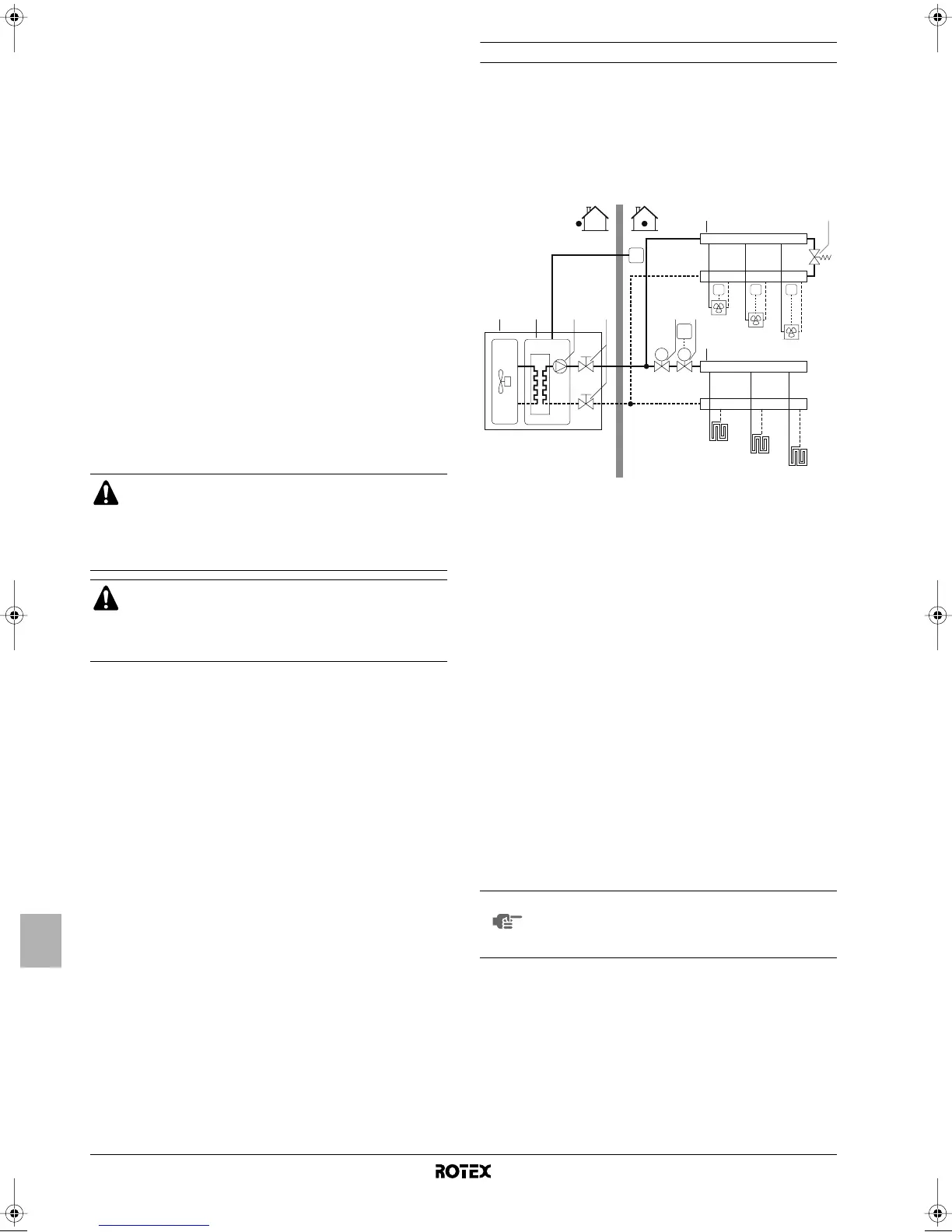

Aplicación 4
Instalación de refrigeración y calefacción de habitaciones sin un
termostato de habitación conectado a la unidad, pero con un
termostato de habitación de sólo calefacción que controla la
calefacción de suelo radiante y un termostato de
refrigeración/calefacción que controla los fancoils. La calefacción se
proporciona mediante circuitos cerrados de calefacción radiante de
suelos y fancoils. La refrigeración se proporciona exclusivamente a
través de los fancoils.
Operación de la bomba
Sin termostato conectado a la unidad (1), la bomba (3) puede
configurarse para que funcione sincronizada con la unidad, o bien,
para que siga funcionando hasta alcanzar la temperatura del agua
requerida.
1 Unidad 11 Válvula de 2 vías
motorizada (suministro
independiente)
2 Intercambiador de calor
3 Bomba
4 Válvula de cierre FCU1..3 Fancoil (suministro
independiente)
5 Colector (suministro
independiente) FHL1..3 Lazo de calefacción de
suelo (suministro
independiente)
6 Válvula de 3 vías
motorizada
8 Resistencia eléctrica T Te r mostato de la habita-
ción con interruptor de
refrigeración/calefacción
(suministro
independiente)
9 Serpentín del
intercambiador de calor
10 Tanque de ACS
I Interfaz de usuario
Asegúrese de conectar los cables del termostato a los
terminales correctos (véase "Conexión del cable del
termostato" en la página 17) y de configurar el interruptor
DIP para que se conmute correctamente (véase
"Configuración de la instalación del termostato de la
habitación" en la página 20).
El cableado de la válvula de 2 vías (11) es diferente para
una válvula normalmente cerrada que para una válvula
normalmente abierta. Asegúrese de conectarse a los
números correctos de terminal tal y como aparece
especificado en el diagrama de cableado.
1 Unidad 12 Válvula motorizada de
2 vías para la activación
del termostato de la
habitación (suministro
independiente)
2 Intercambiador de calor
3 Bomba
4 Válvula de cierre
5 Colector (suministro
independiente)
FCU1..3 Fancoil con termostato
(suministro
independiente)
7 Válvula de by-pass
(suministro
independiente)
FHL1..3 Circuito cerrado de
calefacción radiante en
suelos (suministro
independiente)
11 Válvula motorizada de
2 vías para cerrar los
circuitos cerrados de
calefacción de suelo
radiante durante la
función de refrigeración
(suministro
independiente)
T Te rmostato de habitación
de sólo calefacción
(suministro
independiente)
T4..6 Te rmostato individual
para habitación
calentada/enfriada por
fancoil (suministro
independiente)
I Interfaz de usuario
NOTA
Encontrará información detallada sobre la
configuración de la bomba en el apartado
"Configuración de funcionamiento de la bomba" en la
página 21.
FHL1
FHL2
FHL3
T
7
T4 T5 T6
4321 12
M
11
M
FCU1
FCU2
FCU3
5
5
I
