Manual de instalare
18
R(D/B)LQ011~016AA6V3+W1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW53149-1

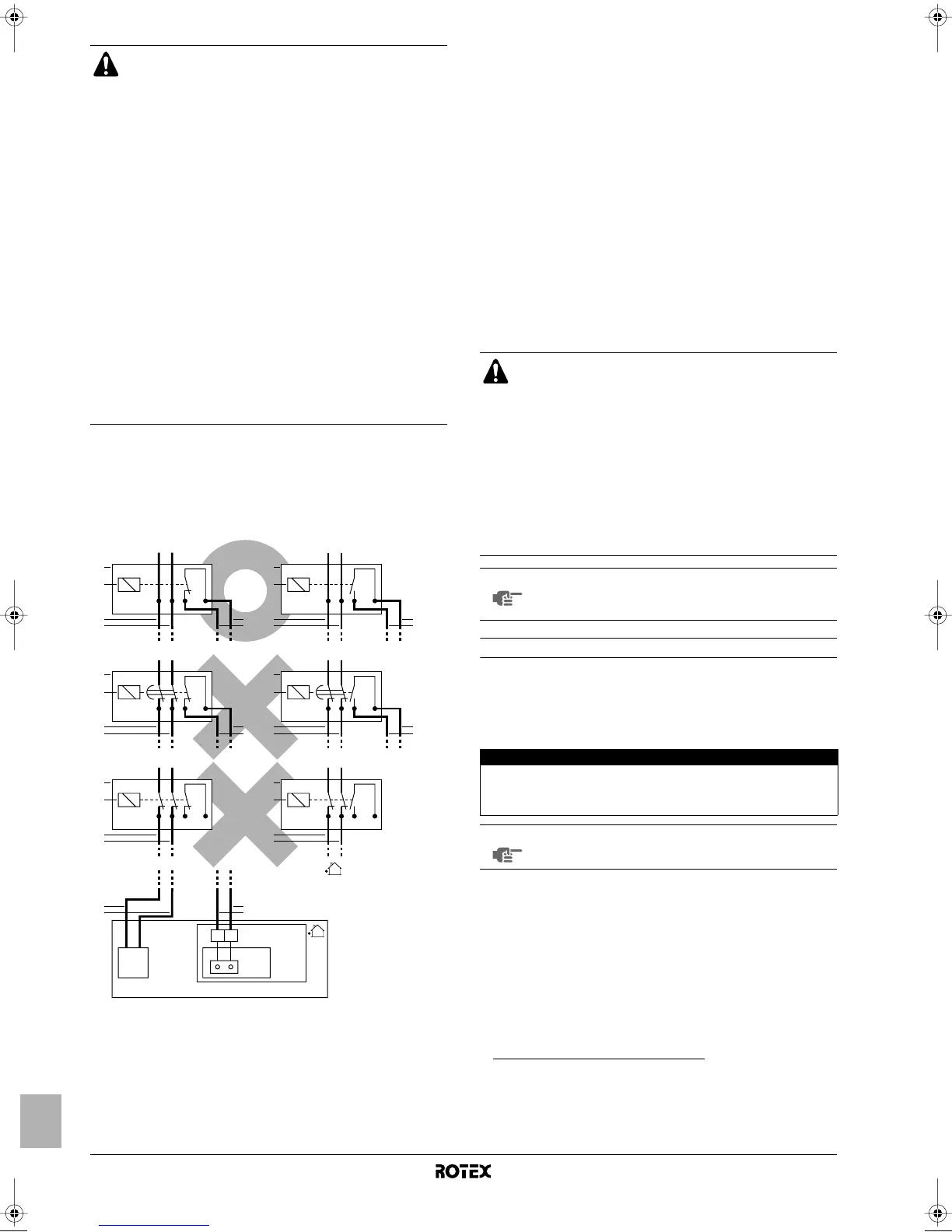

Tipuri posibile de reţele de alimentare cu tarife diferenţiate
Conexiunile şi cerinţele posibile pentru conectarea echipamentului la astfel
de surse de alimentare cu curent sunt prezentate în figura de mai jos:
Când unitatea exterioară este conectată la o reţea cu tarife
diferenţiate, contactul fără tensiune al receptorului care controlează
semnalul pentru tarife diferenţiate al companiei furnizoare de
electricitate trebuie conectat la clemele 17 şi 18 ale X2M (aşa cum
este prezentat în figura de mai sus).
Când parametrul [D-01]=1 la momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va deschide iar unitatea va trece în modul de oprire
forţată
(1)
.
Când parametrul [D-01]=2 în momentul în care semnalul pentru tarife
diferenţiate este emis de compania furnizoare de electricitate, acel
contact se va închide iar unitatea va trece în modul de oprire
forţată
(2)
.
tip 1
Reţeaua de alimentare cu tarife diferenţiate este fără întreruperea
alimentării cu curent.
tip 2 şi 3
Reţeaua de alimentare cu tarife diferenţiate este cu întreruperea
alimentării cu curent după o perioadă de timp sau este întreruptă
imediat.
Instalarea regulatorului digital
Unitatea este echipată cu un regulator digital care oferă un mod facil
de configurare, utilizare şi întreţinere pentru utilizator. Înainte de a
acţiona regulatorul, urmaţi acest procedeu de instalare.
Specificaţii de cablaj
Avertismente
Pentru o reţea de alimentare cu tarife diferenţiate
precum cea reprezentată mai jos ca de tip 1
■ Dacă reţeaua de alimentare cu tarife diferenţiate este
fără întreruperea alimentării cu curent, atunci
controlul încălzitoarelor rămâne posibil.
Pentru diferitele posibilităţi de control al încălzitoarelor
în momentele în care este activ tariful diferenţiat,
consultaţi "[D] Reţeaua de alimentare cu tarife
diferenţiate" la pagina 27.
Dacă încălzitoarele trebuie controlate în momentele
în care reţeaua de alimentare cu tarife diferenţiate
este oprită, atunci aceste încălzitoare vor fi conectate
la o reţea separată.
■ În perioada în care tariful diferenţiat este activ şi
alimentarea cu curent este continuă, este posibil
consumul de curent în starea de aşteptare (placa cu
circuite imprimate, controlerul, pompa,...).
Pentru o reţea de alimentare cu tarife diferenţiate
precum cele reprezentate mai jos ca de tipurile 2 sau 3
Reţelele de alimentare cu tarife diferenţiate care întrerup
complet alimentarea cu curent nu sunt permise pentru
această aplicaţie deoarece prevenirea îngheţării apei nu ar
fi alimentată cu curent.
1 Doza reţelei de alimentare cu tarife diferenţiate
2 Receptor de control al semnalului companiei furnizoare de
electricitate
3 Alimentarea unităţii exterioare
4 Contact fără tensiune
0
Permis
X
Interzis
1
2
3
X2M17 18
X40A
A1P
LN
2
4
1
3
3
*
DHQ/
*
DLQ/
*
BHQ/
*
BLQ
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=2
(1) Când semnalul este emis din nou, contactul fără tensiune se închide iar
unitatea va reporni. Este prin urmare important să lăsaţi funcţia de
repornire automată activată. Consultaţi "[3] Repornire automată" la
pagina 23.
(2) Când semnalul este transmis din nou, contactul fără tensiune se deschide
iar unitatea va reporni. Este prin urmare important să lăsaţi funcţia de
repornire automată activată. Consultaţi "[3] Repornire automată" la
pagina 23.
■ Reţelele de alimentare cu tarife diferenţiate care
întrerup complet alimentarea cu curent, precum cele
ilustrate mai sus ca tipurile 2 şi 3, nu sunt permise
pentru această aplicaţie deoarece prevenirea
îngheţării apei nu ar fi alimentată cu curent
■ La conectarea echipamentului la o reţea de
alimentare cu tarife diferenţiate, schimbaţi reglajele
locale [D-01] şi atât [D-01] cât şi [D-00] dacă reţeaua
de alimentare cu tarife diferenţiate este fără
întreruperea alimentării (precum cea reprezentată mai
sus ca tipul 1). Consultaţi "[D] Reţeaua de alimentare
cu tarife diferenţiate" la pagina 27 al capitolului
"Reglaje locale".
NOTĂ
Dacă reţeaua de alimentare cu tarife diferenţiate este
fără întreruperea alimentării, unitatea va fi forţată să se
oprească.
Specificaţii de cablu Valoare
Tip 2 fire
Secţiunea 0,75~1,25 mm
2
Lungime maximă 500 m
NOTĂ
Cablajul pentru conexiune nu este inclus.
