R(D/B)LQ011~016AA6V3+W1
Hava su tipi ısı pompa sistemi ünitesi
4PW53149-1
Montaj kılavuzu
20
Oda termostatı varken
Üniteye bir termostat bağlı olduğunda, termostat tarafından ısıtma
veya soğutma talebi olduğu zaman pompa sürekli çalışacaktır.
Kullanım sıcak suyu deposu kurulum konfigürasyonu
Düşük dış hava sıcaklıklarında ilk çalıştırma
İlk çalıştırma sırasında ve su sıcaklığı düşük olduğunda, suyun yavaş
yavaş ısıtılması önemlidir. Bunun yapılmaması, ani sıcaklık
değişiminden dolayı beton zeminlerin çatlamasına yol açabilir. Daha
fazla ayrıntı için inşaat müteahhidi ile görüşün.
Bunu yapmak için, saha ayarı [9-01] (ısıtma ayar noktası alt sınırı)
üzerinde ayarlama yaparak en düşük çıkış suyu ayar sıcaklığı 15°C
ile 25°C arasındaki bir değere azaltılabilir. Bkz. "Saha ayarları"
sayfa 21.
Çalıştırma öncesi kontroller
İlk çalıştırmadan önceki kontroller
Ünitenin montajından sonra, devre kesiciyi açmadan önce
aşağıdakileri kontrol edin:
1 Saha kablo bağlantıları
Yerel besleme panosu ile ünite ve vanalar (uygulanabilir
olduğunda) arasındaki, ünite ile oda termostatı (uygulanabilir
olduğunda) arasındaki ve ünite ile kullanım sıcak su deposu
arasındaki saha kablo bağlantılarının "Saha kablo bağlantıları"
sayfa 13 bölümünde açıklanan talimatlara, kablo bağlantı
şemalarına ve Avrupa düzenlemeleri ile ulusal düzenlemelere
uygun olarak yapıldığından emin olun.
2 Sigortalar ya da koruma cihazları
Sigortaların veya yerel olarak montajı yapılan koruma
cihazlarının "Teknik özellikler" sayfa 33 bölümünde belirtilen
büyüklük ve tipte olduğunu kontrol edin. Bir sigorta ya da
koruma cihazının atlanmadığından emin olun.
3 Buster ısıtıcı devre kesici F2B
Anahtar kutusundaki buster ısıtıcı devre kesici F2B'yi açmayı
unutmayın (yalnız isteğe bağlı kullanım sıcak su deposu takılı
olan üniteler için geçerlidir).
4 Toprak kablo bağlantıları
Toprak kablolarının gereği gibi bağlandığından ve toprak
terminallerinin sıkıldığından emin olun.
5 İç kablo bağlantıları
Anahtar kutusunu, gevşek bağlantılar veya zarar görmüş elektrik
komponentleri açısından gözle kontrol edin.
6 Sabitleme
Üniteyi çalışmaya başlatırken anormal gürültü ve titreşimlerin
olmaması için ünitenin gereği gibi sabitlendiğini kontrol edin.
7 Zarar görmüş donatım
Ünitenin içini, zarar görmüş elemanlar veya sıkıştırılmış borular
açısından kontrol edin.
8 Soğutucu kaçağı
Ünitenin içini soğutucu kaçağı açısından kontrol edin. Soğutucu
kaçağı varsa, yerel satıcınızı arayın.
9 Güç besleme gerilimi
Yerel besleme panosundaki güç besleme gerilimini kontrol edin.
Gerilim, ünite tanıtma etiketi üzerindeki gerilime uymalıdır.
10 Hava alma vanası
Hava tahliye vanasının açık (en az 2 tur) olduğundan emin olun.
11 Basınç boşaltma valfı
Basınç boşaltma valfını çalıştırarak yardımcı ısıtıcı kazanının
suyla tam dolu olup olmadığını kontrol edin. Buradan hava
yerine su tahliye edilmelidir.
12 Kesme vanaları
Kesme vanalarının tam açık olduğundan emin olun.
Üniteye enerji verilmesi
Ünitenin güç girişi açıldığında, başlangıç durumuna gelirken kullanıcı
arabirimi üzerinde "88" görüntülenir, bu 30 dakikaya kadar sürebilir.
Bu işlem sırasında kullanıcı arabirimi çalıştırılamaz.
Pompa hızının ayarlanması
Pompa hızı pompa üzerinden seçilebilir (bkz. "Ana elemanlar"
sayfa 8).
Ön tanım ayarı yüksek hızdır (I). Sistemdeki su akışı çok yüksekse
(örn. tesisatta akan suyun gürültüsü) hız düşük hıza ayarlanabilir (II).

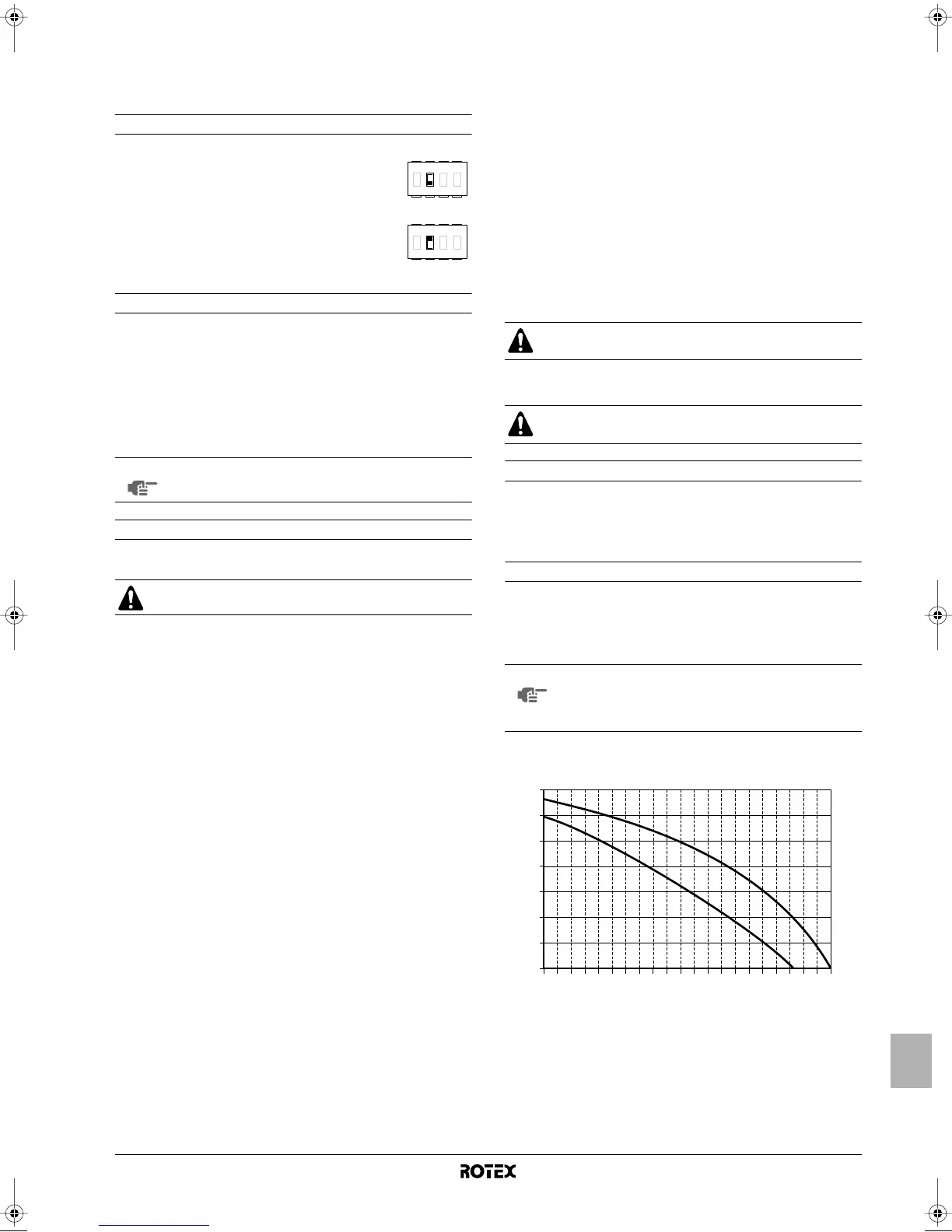

Kullanılabilir dış statik basınç (ESP, mH
2
O olarak ifade edilen) su
akışının (l/min) fonksiyonu olarak aşağıdaki tabloda gösterilmiştir.
■ Kullanım sıcak suyu deposu
takılmadığında, SS2-2 geçiş anahtarı
KAPALI (varsayılan) olarak ayarlanmalıdır.
■ Kullanım sıcak suyu deposu takıldığında,
SS2-2 geçiş anahtarı AÇIK olarak
ayarlanmalıdır.
NOT
15°C ile 25°C arasındaki ısıtma sadece yardımcı ısıtıcı
tarafından yapılır.
Bağlantı yapmadan önce güç girişini kesin.
4321
ONOFF
4321
ONOFF
Yardımcı ısıtıcı kazanı suyla tam doldurulmadan sistemin
çalıştırılması yardımcı ısıtıcıya zarar verecektir!
Vanalar kapalı olarak sistemin çalıştırılması pompaya
zarar verecektir!
NOT
Pompa üzerindeki hız skalasında 3 adet hız ayarı
vardır. Ancak, sadece 2 hız vardır: düşük hız ve
yüksek hız. Hız kadranında gösterilen orta hız ayarı
düşük hıza eşittir.
0
1
[l/min]
ESP [mH
2
O]
16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58
2
3
4
5
6
7
I
II
I
II
