R(D/B)LQ011~016AA6V3+W1
Unit voor lucht-water-warmtepompsysteem
4PW53149-1
Montagehandleiding
20
OPSTARTEN EN CONFIGUREREN
De configuratie van de unit door de installateur dient te zijn
afgestemd op de omgeving van de installatie (klimaat, geïnstalleerde
opties, enz.) en de expertise van de gebruiker.

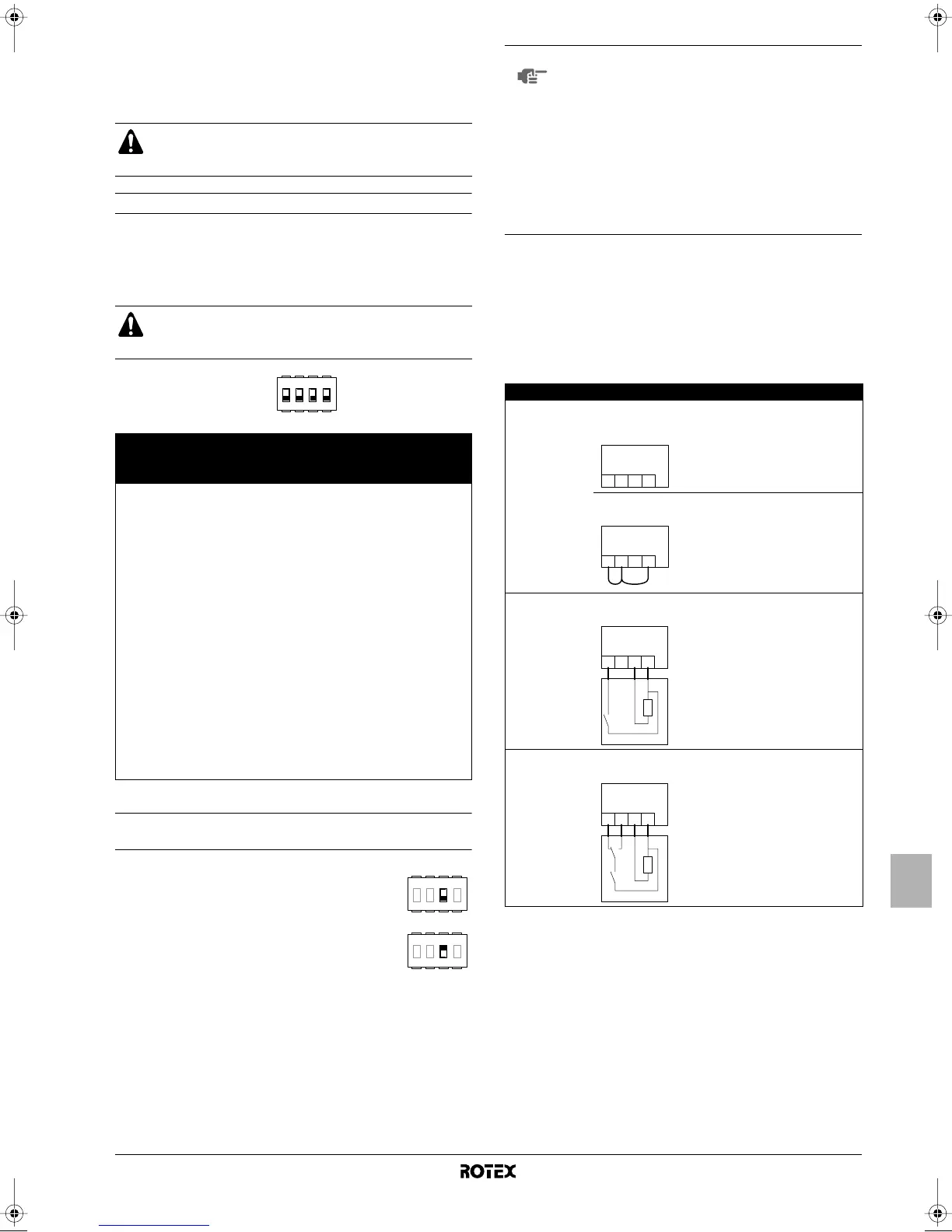

Overzicht instellingen DIP-schakelaar
DIP-schakelaar SS2 zit op de printplaat van de schakelkast (zie
"Hoofdcomponenten schakelkast (deur 2)" op pagina 10) en wordt
gebruikt voor de configuratie van de installatie van de tank voor warm
water voor huishoudelijk gebruik, de aansluiting van de
kamerthermostaat en de pompwerking.
Configuratie van de installatie van de
kamerthermostaat
In de volgende tabel vindt u een beknopt overzicht van de vereiste
configuratie en de thermostaatbedrading aan de klemmenstrook in
de schakelkast. De pompwerking staat aangegeven in de derde
kolom. In de drie laatste kolommen wordt aangegeven of de
volgende functie beschikbaar is op de gebruikersinterface (UI) of
door de thermostaat (T) wordt bepaald:
•verwarmen of koelen van ruimten aan/uit (y)
• omschakelen verwarmen/koelen (=)
•weektimers verwarmen en koelen (pr)
Het is belangrijk dat de installateur alle informatie in dit
hoofdstuk achtereenvolgens leest en dat het systeem
gepast wordt geconfigureerd.
Schakel de stroomvoorziening uit alvorens u het service-
paneel van de schakelkast opent en de instellingen van de
DIP-schakelaars verandert.
DIP-
scha-
kelaar
SS2
Beschrijving ON OFF
1 Niet van toepassing voor
installateur
— (Standaard)
2 Installatie van de tank voor
warm water voor
huishoudelijk gebruik
(zie "Configuratie
installatie van de tank voor
warm water voor
huishoudelijk gebruik" op
pagina 21)
Geïnstalleerd Niet geïnstalleerd
(Standaard)
3 Aansluiting
kamerthermostaat
(zie "Configuratie van de
installatie van de
kamerthermostaat" op
pagina 20)
Kamer-
thermostaat
aangesloten
Geen kamer-
thermostaat
aangesloten
(Standaard)
4 Deze instelling
(a)
bepaalt
de werkingsstand bij een
gelijktijdige vraag voor
meer verwarmen/koelen
van ruimten en verwarmen
van water voor
huishoudelijk gebruik.
(a) geldt alleen wanneer DIP-schakelaar 2 = ON
Prioriteit
verwarmen/
koelen
Geen prioriteit
(standaard)
■ Wanneer op de unit geen kamerthermostaat
is aangesloten, moet DIP-schakelaar SS2-3
op OFF worden gezet.
■ Wanneer op de unit een kamerthermostaat
is aangesloten, moet DIP-schakelaar SS2-3
op ON worden gezet.
■ Stel op de kamerthermostaat de hysteresis juist in om te
voorkomen dat de pomp herhaaldelijk wordt in- en
uitgeschakeld (d.w.z. denderen), wat de levensduur van de
pomp zou verkorten.
4321
ONOFF
4321
ONOFF
4321
ONOFF
LET OP
■ Wanneer op de unit een kamerthermostaat is
aangesloten, zijn de weektimers voor verwarmen
en koelen nooit beschikbaar. Dit heeft geen
invloed op andere weektimers. Voor meer
informatie over de weektimers, zie de
gebruiksaanwijzing.
■ Wanneer op de unit een kamerthermostaat is
aangesloten en op de =- of y-knop wordt
gedrukt, knippert de indicator voor gecentrali-
seerde besturing e om aan te geven dat de
kamerthermostaat voorrang heeft en de aan/uit-
werking en het omschakelen bepaalt.
Thermostaat Configuratie Pompwerking yy
yy
==
==
pp
pp
rr
rr
Geen
thermostaat
• SS2-3 = OFF
• bedrading:
(geen)
bepaald door
uitlaatwater-
temperatuur
(a)
(a) De pomp wordt gestopt wanneer verwarmen/koelen van ruimten wordt
uitgeschakeld of wanneer het water de op de gebruikersinterface ingestelde
temperatuur heeft bereikt. Wanneer verwarmen/koelen van ruimten is
ingeschakeld, werkt de pomp om de 5 minuten gedurende 3 minuten om de
watertemperatuur op peil te houden.
UI UI UI
• SS2-3 = ON
• bedrading:
aan wanneer
verwarmen of
koelen van
ruimten aan is
(y)
UI UI UI
Thermostaat
alleen
verwarmen
• SS2-3 = ON
• bedrading:
aan bij vraag
voor
verwarming
door kamer-
thermostaat
T——
Thermostaat
met schakelaar
verwarmen/
koelen
• SS2-3 = ON
• bedrading:
aan bij vraag
voor ver-
warming of
vraag voor
koelen door
kamer-
thermostaat
TT—
th =
Thermostaatcontact
C =
Koelcontact
H =
Verwarmingscontact
L, N =
230 V wisselstroom
X2M
H CLN
1 234
X2M
H CLN
1 234
X2M
HC
th
LN
1 234
X2M
HC
H
th
C
LN
1 234
