R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
Manuale d’installazione
9

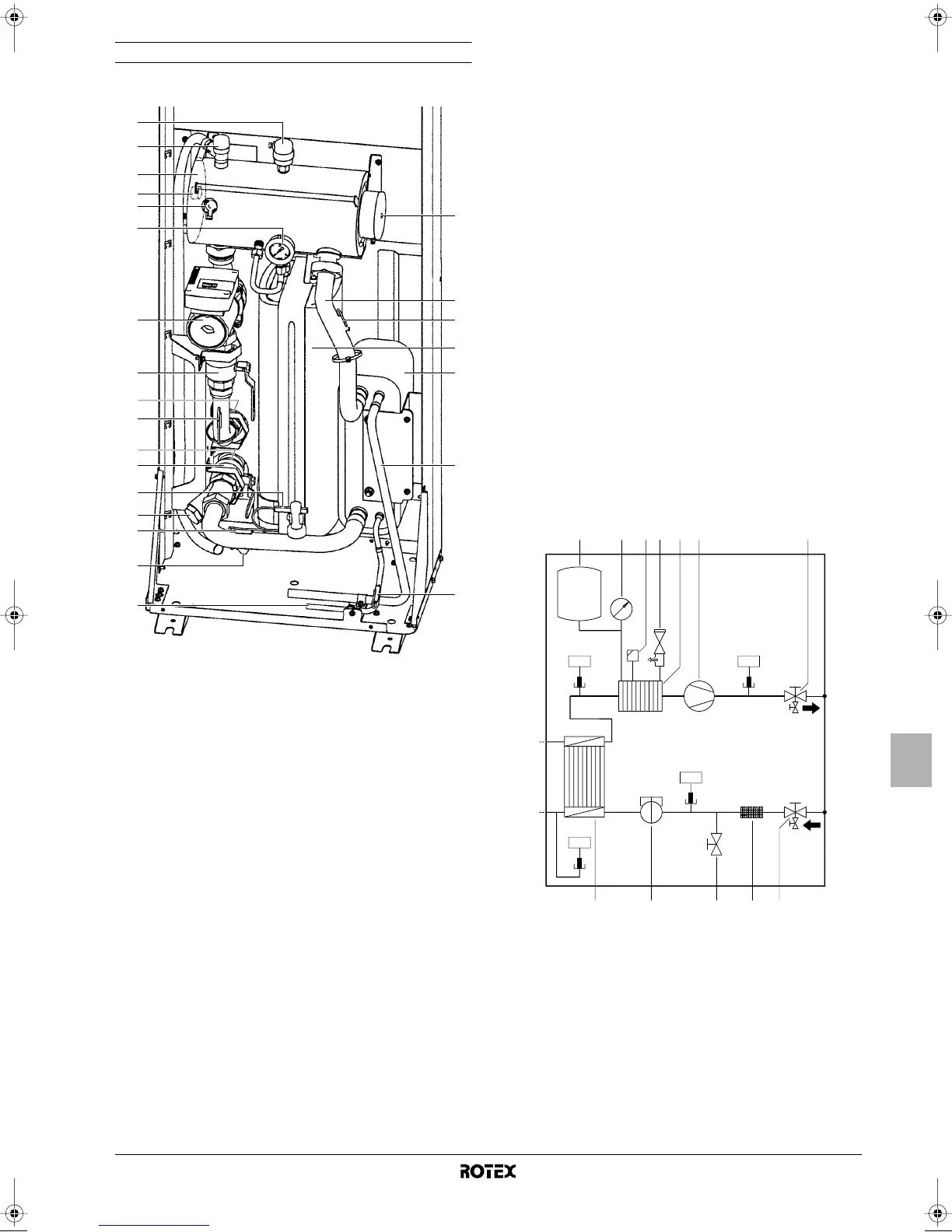

Componenti principali
Sistema idraulico (porta 3)
1. Valvola di spurgo dell'aria
L'aria restante nel sistema idraulico del refrigeratore viene
automaticamente eliminata attraverso la valvola di spurgo
dell'aria.
2. Riscaldatore di riserva
Il riscaldatore di riserva è costituito da un elemento riscaldante
elettrico che aumenta la capacità di riscaldamento per il circuito
idraulico se la capacità di riscaldamento dell'unità è insufficiente
a causa di temperature esterne ridotte e che protegge le
tubazioni esterne dal congelamento che potrebbe interessarle
durante i periodi più freddi.
3. Sensori di temperatura
Quattro sensori di temperatura determinano la temperatura
dell'acqua e del refrigerante in punti diversi del circuito idraulico.
4. Scambiatore di calore
5. Serbatoio di espansione (10 litri)
6. Attacco del refrigerante liquido
7. Attacco del refrigerante gassoso
8. Valvole di chiusura
Le valvole di chiusura sull'attacco di ingresso dell'acqua e
sull'attacco di uscita dell'acqua consentono l'isolamento del
circuito idraulico dell'unità dal circuito idraulico dell'acqua
residenziale. Ciò agevola il drenaggio e la sostituzione dei filtri
dell'unità.
9. Attacco d'ingresso acqua
10. Attacco d'uscita acqua
11. Valvola di drenaggio e di alimentazione
12. Filtro dell'acqua
Il filtro dell'acqua elimina la sporcizia dall'acqua per evitare
l'eventuale danneggiamento della pompa stessa o il blocco
dell'evaporatore. Il filtro dell'acqua deve essere pulito regolar-
mente. Vedere "Manutenzione" a pagina 32.
13. Manometro
Il manometro consente di conoscere la pressione dell'acqua nel
circuito idraulico.
14. Flussostato
Il flussostato controlla il flusso nel circuito idraulico e protegge lo
scambiatore di calore dal congelamento e la pompa dai
danneggiamenti.
15. Pompa
La pompa provoca la circolazione dell'acqua.
16. Serbatoio del riscaldatore di riserva
Il riscaldatore di riserva riscalda l'acqua nel serbatoio del
riscaldatore di riserva.
17. Protezione termica del riscaldatore di riserva
Il riscaldatore di riserva è dotato di una protezione termica. Essa
interviene quando la temperatura diventa troppo alta.
18. Fusibile termico del riscaldatore di riserva
Il riscaldatore di riserva è dotato di un fusibile termico. Il fusibile
termico si brucia quando la temperatura è troppo alta (superiore alla
temperatura della protezione termica del riscaldatore di riserva).
19. Valvola di sicurezza
La valvola di sicurezza impedisce una pressione eccessiva
dell'acqua nel circuito idraulico, aprendosi a 3 bar e scaricando
parte dell'acqua.
Diagramma funzionale del sistema idraulico (porta 3)
7
4
2
19
17
13
15
8
8
9
12
3
6
1
16
18
3
10
3
5
2
3
11
14
1 Serbatoio di espansione 8 Scambiatore di calore
2 Manometro 9 Flussostato
3 Valvola di spurgo
dell'aria
10 Valvola di drenaggio/di
alimentazione
4 Valvola di sicurezza 11 Filtro
5 Serbatoio del riscal-
datore di riserva con
riscaldatore di riserva
12 Valvola di chiusura
dell'attacco di ingresso
dell'acqua con valvola di
drenaggio
6 Pompa
7 Valvola di chiusura
dell'attacco di uscita
dell'acqua
R11T
R12T
R13T
R14T
Sensori di temperatura
t
R1
t
12 6 7
1289 1011
34 5
4PW53149-1 Page 9 Thursday, May 7, 2009 1:43 PM
