Rotex RDLQ011AA6V3 Installation Manual

R(D/B)LQ011~016AA6V3+W1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW53149-1
Manual de instalare
5

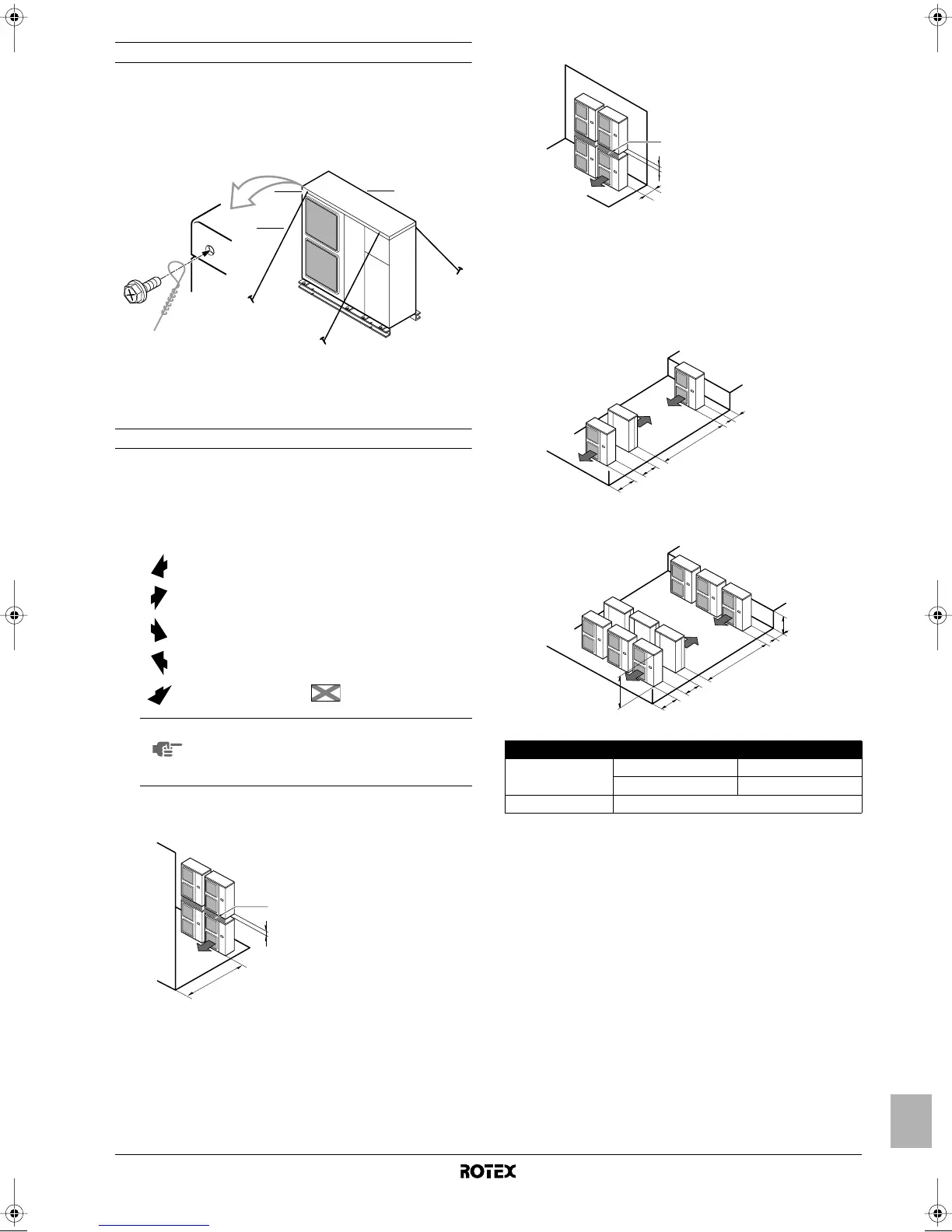

Metodă de instalare pentru prevenirea răsturnării
Dacă este necesară prevenirea răsturnării unităţii, instalaţi aşa cum
este prezentat în figură.
■ pregătiţi toate cele 4 cabluri aşa cum se indică în schiţă
■ Deşurubaţi placa superioară în cele 4 locuri indicate A şi B
■ Treceţi şuruburile prin inele şi înşurubaţi-le la loc, strâns.
Instalarea în spaţiul de întreţinere
Numerele din figuri reprezintă dimensiunile în mm.
(Consultaţi "Precauţii la instalare" la pagina 4)
Precauţie
(A) În cazul instalării nesuprapuse (A se vedea figura 1)
(B) În cazul instalării suprapuse
1. În cazul existenţei unor obstacole în dreptul feţei de evacuare.
2. În cazul existenţei unor obstacole în dreptul prizei de aer.
Nu suprapuneţi mai mult de o unitate.
Sunt necesari circa 100 mm pentru pozarea tubului de scurgere al
unităţii superioare. Etanşaţi porţiunea A astfel încât aerul din
evacuare să nu poată ieşi.
(C) În cazul instalării în şiruri multiple (pentru utilizare pe acoperiş,
etc.)
1. În cazul instalării unei unităţi pe rând.
2. În cazul instalării unor unităţi multiple (2 unităţi sau mai multe) în
conexiune laterală pe rând.
Relaţia dimensiunilor H, A şi L sunt prezentate în tabelul de mai jos.
A Locul celor 2 orificii de fixare de pe faţa frontală a unităţii
B Locul celor 2 orificii de fixare de pe faţa posterioară a unităţii
C Cabluri: procurare la faţa locului
Obstacol la faţa de
aspiraţie
✓
Există un obstacol
Obstacol la faţa de
evacuare
1
În aceste cazuri,
închideţi fundul şasiului
instalaţiei pentru a
preveni ocolirea aerului
evacuat
Obstacol la stânga
Obstacol la dreapta
2
În aceste cazuri, pot fi
instalate doar 2 unităţi.
Obstacol de-asupra
Această situaţie nu este
permisă
NOTĂ
Distanţă minimă B1 în figura 1 menţionează
spaţiul necesar pentru funcţionarea corectă a
unităţii. Spaţiul necesar pentru deservire este de
300 mm.
C
B
AA
≥1000
≥100
A
L A
L≤H
0<L≤1/2H 250
1/2H<L 300
H<L Instalarea interzisă
≥300
≥100
A
≥1000
≥200
≥2000
≥100
≥1500
≥600
≥3000
A
H
L
4PW53149-1 Page 5 Thursday, May 7, 2009 1:43 PM
