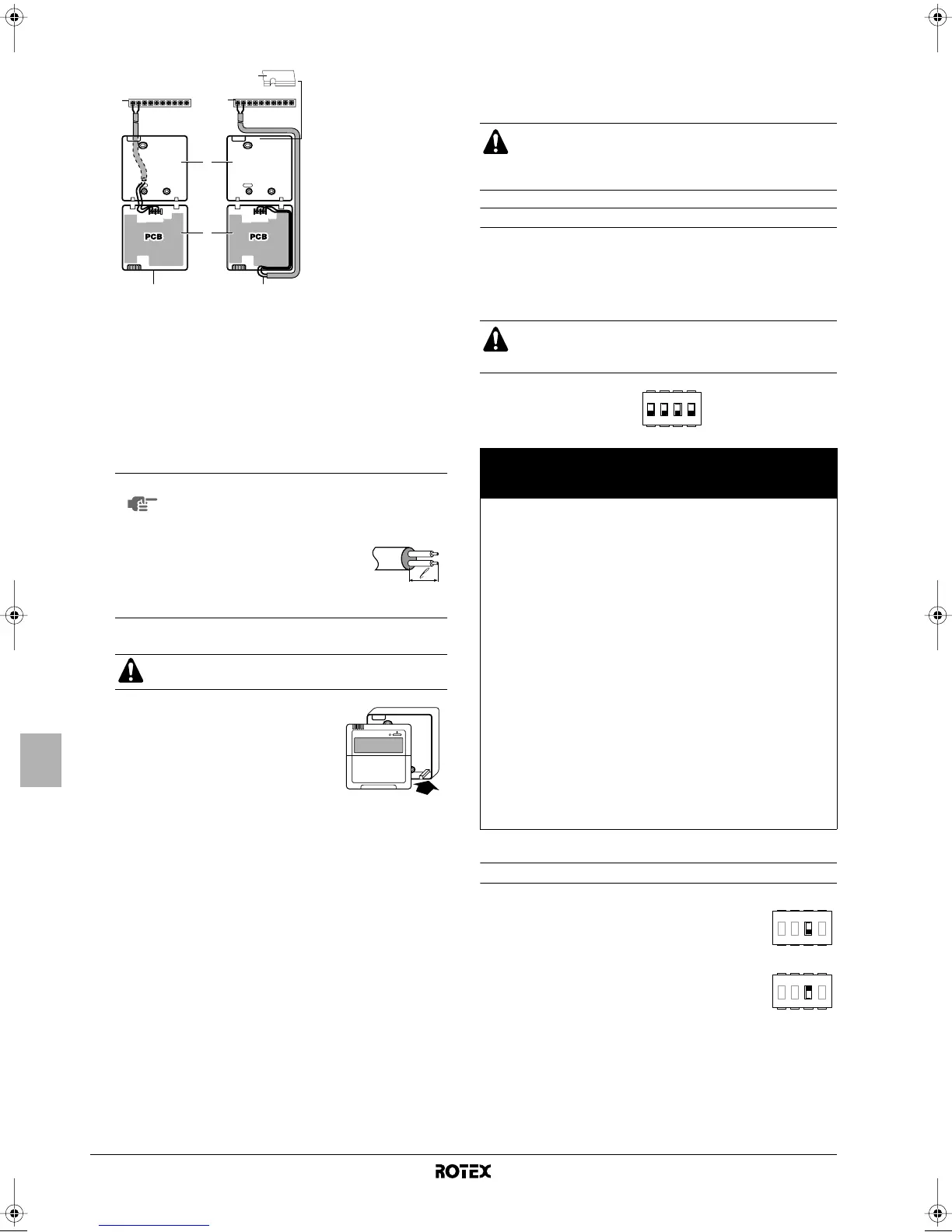

Manuale d’installazione
20
R(D/B)LQ011~016AA6V3+W1
Unità per sistema a pompe di calore aria-acqua
4PW53149-1
3 Collegare i cavi all'unità.
Collegare i morsetti che si trovano sulla parte anteriore del
sistema di comando digitale ai morsetti collocate all'interno
dell'unità (P1 a 16, P2 a 16a).
4 Rimontare la parte superiore del sistema di comando digitale.
Iniziare il montaggio dalle clip di fondo.
AVVIO E CONFIGURAZIONE
L'unità deve essere configurata dall'installatore in conformità con
l'ambiente di installazione (clima esterno, optional installati e simili) e
all'esperienza dell'utente.
Panoramica delle impostazioni del microinterruttore
Il microinterruttore SS2 si trova sulla PCB del quadro elettrico
(consultare "Componenti principali del quadro elettrico (porta 2)" a
pagina 10) e consente la configurazione dell'installazione del
serbatoio dell'acqua calda per usi domestici, il collegamento del
termostato ambiente e il funzionamento della pompa.
Configurazione di installazione del termostato ambiente
1 Unità
2 Parte posteriore del sistema di comando digitale
3 Parte anteriore del sistema di comando digitale
4 Collegamenti elettrici dal lato posteriore
5 Collegamenti elettrici dal lato superiore
6 Aprire il foro di passaggio per i cavi tramite un tronchesino o un
attrezzo analogo.
NOTA
■ I cavi di collegamento devono essere fatti
correre lontano dai cavi di alimentazione per
prevenire l'acquisizione di disturbi elettrici
(disturbi esterni).
■ Togliere la schermatura della
parte del cavo che deve
essere fatta transitare
all'interno dell'involucro del
comando digitale a distanza ( l ).
Durante il montaggio fare attenzione a non pizzicare il
cavo.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
È importante che tutte le informazioni contenute nel
presente capitolo vengano lette in sequenza
dall'installatore e che il sistema venga configurato come
pertinente.
Interrompere l'alimentazione prima di aprire il coperchio di
servizio del quadro elettrico e apportare qualsiasi modifica
alle impostazioni del microinterruttore.
Micro-
inter-
ruttore
SS2
Descrizione ON OFF
1 Non applicabile per
l'installatore
— (Default)
2 Installazione del serbatoio
dell'acqua calda per usi
domestici (consultare
"Configurazione
dell'installazione del
serbatoio dell'acqua calda
per usi domestici" a
pagina 21)
Installato Non installato
(Impostazione
predefinita)
3 Collegamento del
termostato ambiente
(consultare
"Configurazione di
installazione del
termostato ambiente" a
pagina 20)
Te rmostato
ambiente
collegato
Nessun
termostato
ambiente
collegato
(Impostazione
predefinita)
4 Questa impostazione
(a)
stabilisce la modalità di
funzionamento in caso di
richiesta simultanea di
maggiore
riscaldamento/raffreddam
ento dell'ambiente e
riscaldamento dell'acqua
ad uso domestico.
(a) Applicabile solo nel caso in cui il microinterruttore 2 = ON
Priorità di
riscaldamento/
raffreddamento
No priorità
(predefinito)
■ Quandoall'unità non è collegato alcun
termostato ambiente, il commutatore
bistabile SS2-3 deve essere impostato su
OFF.
■ Quandoun termostato ambiente è collegato
all'unità, il commutatore bistabile SS2-3 deve
essere impostato su ON.
■ Sul termostato ambiente, impostare correttamente l'isteresi
per impedire che la pompa si accenda e spenga ripetuta-
mente (vibrazione), riducendo la vita utile della pompa.
4321
ONOFF
4321
ONOFF
4321
ONOFF
4PW53149-1 Page 20 Thursday, May 7, 2009 1:43 PM
