R(D/B)LQ011~016AA6V3+W1
Unité pour système de pompe à chaleur air à eau
4PW53149-1
Manuel d'installation
19
Types possibles d'alimentation à taux réduit

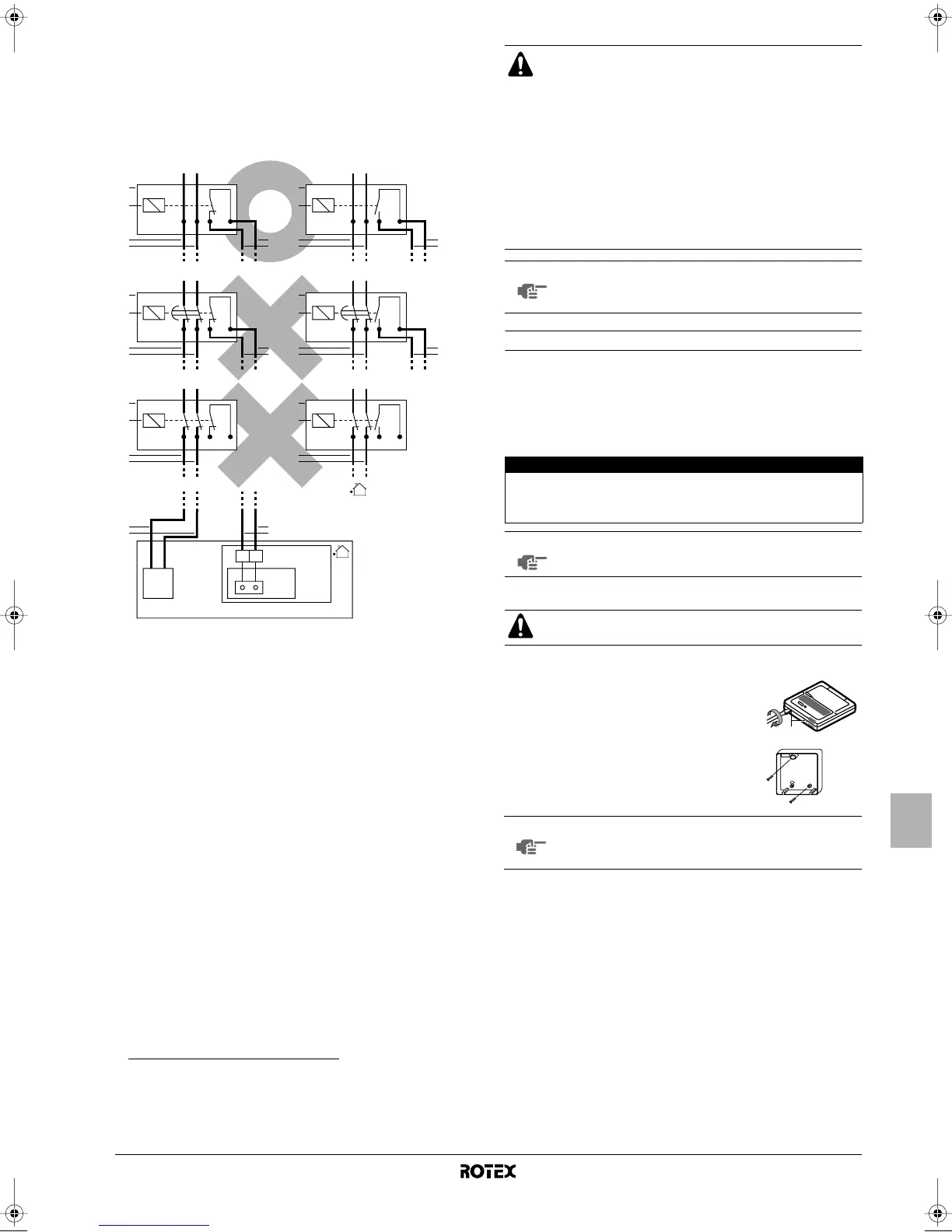

La figure ci-dessous représente les connexions possibles et les
exigences pour raccorder l'équipement à ce type d'alimentation
électrique:
Lorsque l'unité extérieure est connectée à une alimentation
électrique à tarif réduit, le contact sans tension du récepteur
contrôlant le signal de tarif réduit de la compagnie d'électricité doit
être connecté aux pinces 17 et 18 de X2M (comme illustré dans la
figure ci-dessus).
Lorsque le paramètre [D-01]=1 au moment où le signal de tarif réduit
est envoyé par la compagnie d'électricité, ce contact s'ouvrira et
l'unité passera en mode d'arrêt forcé
(1)
.
Lorsque le paramètre [D-01]=2 au moment où le signal de tarif
préférentiel est envoyé par la compagnie d'électricité, ce contact se
fermera et l'unité passera en mode d'arrêt forcé
(2)
.
type 1
L'alimentation électrique à tarif réduit est du type non interruption de
l'alimentation électrique.
type 2 et 3
L'alimentation électrique à tarif réduit est du type à interruption de
l'alimentation électrique après un certain temps.
Installation du dispositif de régulation digital
L'unité est équipée d'un dispositif de régulation digital permettant de
configurer, d'utiliser et d'entretenir de manière conviviale l'unité.
Avant d'utiliser le dispositif de régulation à distance, suivre la
procédure d'installation.
Spécifications du câblage
Montage
1 Retirer la partie avant du dispositif de régulation digital.
Insérer un tournevis plat dans les fentes (1)
sur la partie arrière du dispositif de
régulation digital et retirer la partie avant du
dispositif de régulation digital.
2 Serrer le dispositif de régulation digital sur
une surface plane.
1 Boîte d'alimentation électrique à tarif réduit
2 Récepteur contrôlant le signal de la compagnie d'électricité
3 Alimentation électrique vers l'unité extérieure
4 Contact sans tension
0
Autorisé
X
Non permis
(1) Lorsque le signal est à nouveau libéré, le contact sans tension se fermera
et l'unité recommencera à fonctionner. Il est dès lors important de laisser
la fonction de redémarrage automatique activée. Se reporter à
"[3] Redémarrage automatique" à la page 24.
(2) Lorsque le signal est à nouveau libéré, le contact sans tension s'ouvrira et
l'unité recommencera à fonctionner. Il est dès lors important de laisser la
fonction de redémarrage automatique activée. Se reporter à
"[3] Redémarrage automatique" à la page 24.
1
2
3
X2M17 18
X40A
A1P
LN
2
4
1
3
3
*
DHQ/
*
DLQ/
*
BHQ/
*
BLQ
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=2
■ Les fournisseurs d'énergie électrique à tarif
préférentiel qui coupent complètement l'alimentation,
comme le montre les types 2 et 3 illustrés ci-dessus,
ne sont pas autorisés pour cette application du fait de
la prévention antigel de l'eau qui doit être alimentée.
■ Lors du raccordement de l'équipement à une
alimentation électrique à tarif réduit, modifier les
réglages sur place [D-01] ainsi que [D-01] et [D-00] au
cas où l'alimentation électrique à tarif réduit est du
type à non interruption de l'alimentation électrique
(comme illustré ci-dessus pour le type 1). Se reporter
au "[D] Alimentation électrique à tarif réduit" à la
page 28 du chapitre "Réglages sur place".
REMARQUE
Si l'alimentation électrique à tarif réduit est du type à
non interruption de l'alimentation électrique, l'unité se
mettra à l'arrêt de force.
Spécifications des câbles Valeur
Type à 2 fils
Section 0,75~1,25 mm
2
Longueur maximum 500 m
REMARQUE
Le câblage pour la connexion n'est pas inclus.
Le dispositif de régulation digital, fourni en kit, doit être
monté à l'intérieur.
REMARQUE
Attention à ne pas déformer la partie inférieure du
dispositif de régulation digital en serrant
excessivement les vis de fixation.
1
