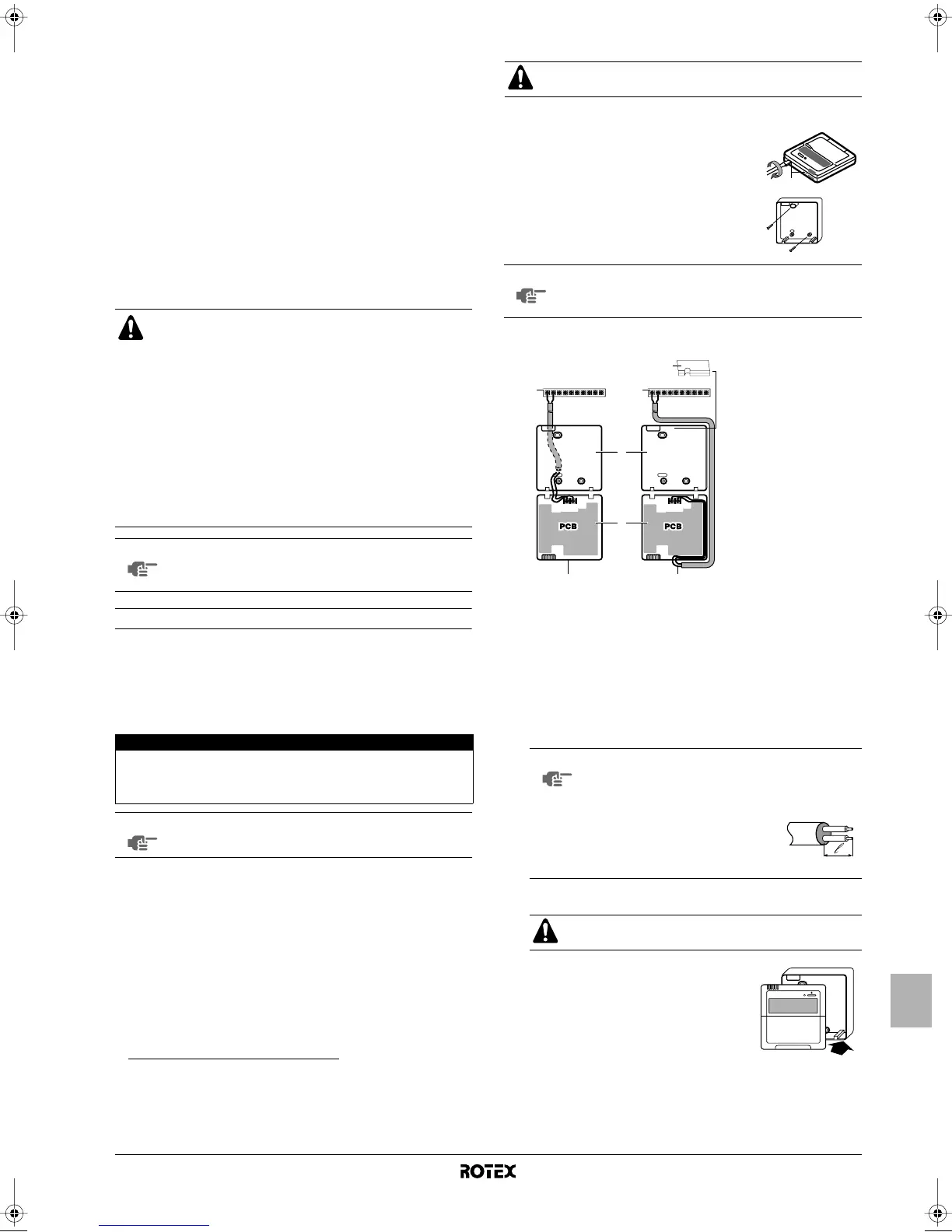

R(D/B)LQ011~016AA6V3+W1
Unidade para o sistema de bomba de calor ar/água
4PW53149-1
Manual de instalação
20
Quando a unidade de exterior é ligada a uma fonte de alimentação
com tarifário bonificado, o contacto isento de tensão do receptor que
controla o sinal do tarifário bonificado sinal, fornecido pela empresa
distribuidora de energia eléctrica, tem de ser ligado às braçadeiras
17 e 18 da X2M (como se mostra na figura anterior).
Se o parâmetro [D-01]=1 quando o sinal do tarifário bonificado é
enviado pela empresa distribuidora de energia eléctrica, o contacto
abre-se e a unidade entra em modo de desactivação forçada
(1)
.
Se o parâmetro [D-01]=2 quando o sinal do tarifário bonificado é
enviado pela empresa distribuidora de energia eléctrica, o contacto
fecha-se e a unidade entra em modo de desactivação forçada
(2)
.
tipo 1
Este tipo de tarifários bonificados não interrompe o fornecimento de
energia.
tipos 2 e 3
Este tipo de tarifários bonificados interrompe o fornecimento de
energia, imediatamente ou após um certo espaço de tempo.
Instalação do controlador digital
A unidade está equipada com um controlador digital que proporciona
uma maneira fácil de configurar, utilizar e realizar a manutenção da
unidade. Antes de utilizar o controlador, siga este procedimento de
instalação.
Especificações para ligações
Montagem
1 Retire o painel frontal do controlador digital.
Introduza uma chave de fendas nas
ranhuras (1) da parte de trás do controlador
digital e retire a parte da frente deste.
2 Fixe o controlador digital numa superfície
plana.
3 Ligue os cabos à unidade.
Ligue os terminais por cima da parte frontal do controlador
digital e os terminais no interior da unidade (P1-16, P2-16a).
4 Reponha a parte superior do controlador digital.
Inicie a operação pelos encaixes do
fundo.
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade
retoma o funcionamento. Por este motivo, é importante que se mantenha
activa a função de reinício automático. Consulte "[3] Reinício automático"
na página 25.
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade
retoma o funcionamento. Por este motivo, é importante que se mantenha
activa a função de reinício automático. Consulte "[3] Reinício automático"
na página 25.
Os tarifários bonificados que impliquem o corte
completo do fornecimento de energia eléctrica, como
os indicados anteriormente dos tipos 2 e 3, não são
permitidos nesta instalação, porque não seria
possível alimentar a protecção contra congelamento
de água.
Ao ligar o equipamento a um tarifário bonificado,
altere as regulações locais [D-01] e tanto [D-01] como
[D-00], nos casos de tarifários bonificados que não
interrompem o fornecimento de energia (como os
anteriormente indicados de tipo 1). Consulte
"[D] Fornecimento de energia com tarifário
bonificado" na página 29, no capítulo "Regulações
locais".
NOTA
Nos casos de tarifários bonificados que não inter-
rompem o fornecimento de energia., a unidade será
forçada a desligar-se.
Especificações de cablagem Valor
Tipo 2 condutores
Secção
0,75-1,25 mm
2
Comprimento máximo 500 m
NOTA
Não foram incluídos os cabos de ligação.
O controlador digital, fornecido em kit, tem de ser montado
em interior.
NOTA
Tome o cuidado de não distorcer a parte inferior do
controlador digital, por eventual aperto excessivo dos
parafusos.
1 Unidade
2 Parte de trás do controlador digital
3 Parte da frente do controlador digital
4 Ligação por trás
5 Ligação por cima
6 Abra espaço para a passagem dos cabos, utilizando um
alicate ou outro instrumento.
NOTA
Durante as ligações, mantenha os fios longe
da cablagem da fonte de alimentação, para
evitar a comunicação de ruído eléctrico
(ruído externo).
Retire a blindagem, na parte
que tem de passar por
dentro da caixa do controla-
dor digital ( l ).
Tome o cuidado de não trilhar os fios durante esta
operação.
1
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
4PW53149-1 Page 20 Thursday, May 7, 2009 1:43 PM
