R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1
Manual de instalación
19

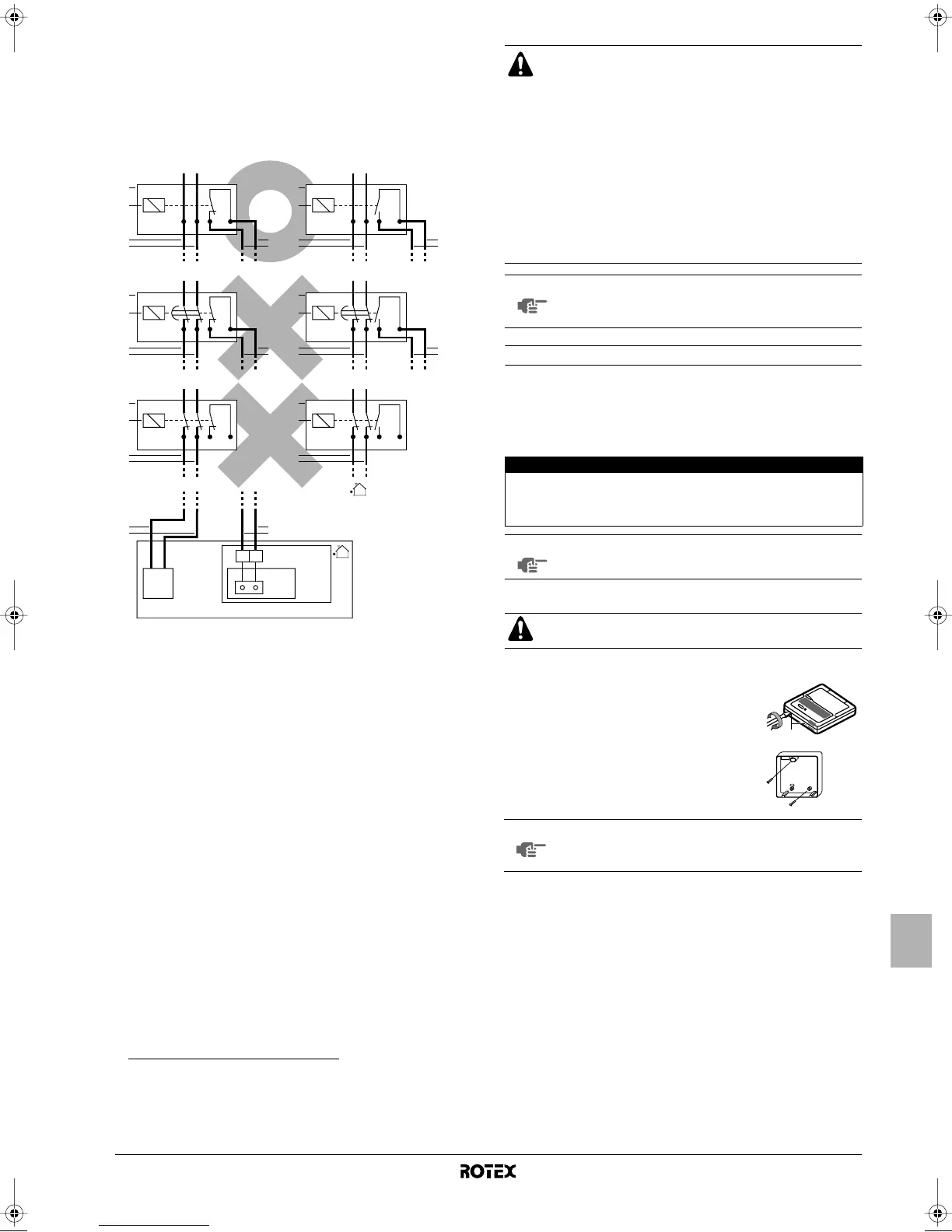

Posibles tipos de suministro a tarifa reducida
Las posibles conexiones y requisitos para conectar el equipo a esta
conexión de suministro eléctrico se muestran en la siguiente
ilustración:
Cuando la unidad exterior está conectada a una conexión de
suministro a tarifa reducida, el contacto desenergizado del receptor
que controla la señal a tarifa reducida de la compañía eléctrica debe
conectarse a las abrazaderas 17 y 18 de X2M (tal y como se muestra
en la ilustración de arriba).
Cuando el parámetro [D-01]=1 en el momento en que la señal de
tarifa reducida es enviada por la compañía eléctrica, ese contacto se
abrirá y la unidad se ajustará en modo de apagado forzado
(1)
.
Cuando el parámetro [D-01]=2 en el momento en que la señal de
tarifa reducida es enviada por la compañía eléctrica, ese contacto se
cerrará y la unidad se ajustará en modo de apagado forzado
(2)
.
tipo 1
El suministro eléctrico a tarifa reducida es del tipo en que el
suministro eléctrico es ininterrumpido.
tipos 2 y 3
El suministro de alimentación a tarifa reducida es del tipo en que el
suministro se interrumpirá después de haber pasado un tiempo o se
interrumpe de inmediato.
Instalación del controlador digital
La unidad está equipada con un controlador digital que ofrece una
sencilla forma de ajuste, empleo y mantenimiento. Antes de operar el
controlador siga este procedimiento de instalación.
Especificaciones del cable
Montaje
1 Retire el panel frontal del controlador digital.
Inserte el destornillador ranurado en las
ranuras (1) del panel trasero del
controlador digital y extraiga el panel
delantero del controlador digital.
2 Fije el controlador digital sobre una
superficie plana.
1 Caja de suministro eléctrico a tarifa reducida
2 Receptor que controla la señal de la compañía eléctrica
3 Suministro eléctrico a la unidad exterior
4 Contactos sin voltaje
0
Permitido
X
No permitido
(1) Cuando la señal se emite de nuevo, el contacto desenergizado se cerrará
y la unidad reiniciará el funcionamiento. Por lo tanto, es importante dejar
activada la función de reinicio automático. Consulte el apartado
"[3] Reinicio automático" en la página 24.
(2) Cuando la señal se emite de nuevo, el contacto desenergizado se abrirá y
la unidad reiniciará el funcionamiento. Por lo tanto, es importante dejar
activada la función de reinicio automático. Consulte el apartado
"[3] Reinicio automático" en la página 24.
1
2
3
X2M17 18
X40A
A1P
LN
2
4
1
3
3
*
DHQ/
*
DLQ/
*
BHQ/
*
BLQ
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=1
1
2
3
LN
2
1
3
LN
2
1
43
43
LN
2
1
S2S
S2S
S2S
[D-01]=2
Esta instalación no admite los suministros eléctricos a
tarifa reducida que corten completamente el
suministro, tal y como se ilustra más arriba en los
tipos 2 y 3, ya que no se activaría la protección
anticongelación del agua.
Al conectar el equipo a una conexión de suministro
eléctrico a tarifa reducida, cambie la configuración de
campo [D-01], y tanto los parámetros [D-01] y [D-00]
en caso de que el suministro a tarifa reducida sea del
tipo en que el suministro eléctrico es ininterrumpido
(tal y como se ilustra más arriba como tipo 1).
Consulte el apartado "[D] Suministro eléctrico a tarifa
reducida" en la página 29 del capítulo "Configuración
personalizada".
NOTA
Si el suministro a tarifa reducida es del tipo en que el
suministro eléctrico es ininterrumpido, la unidad
entrará en modo de apagado forzado.
Especificaciones del cable Valor
Tipo 2 hilos
Sección
0,75-1,25 mm
2
Longitud máxima 500 m
NOTA
El cableado de conexión no viene incluido.
El controlador digital, suministrado en un kit, debe ser
montado dentro.
NOTA
Tenga la precaución de no deformar la parte inferior
del controlador digital por apretar demasiado los
tornillos de montaje.
1
