Installationsanleitung
21
R(D/B)LQ011~016AA6V3+W1
Einheit für Luft-Wasser-Wärmepumpensystem
4PW53149-1
Typ 1
Bei dieser Art des Niedertarif-Netzanschlusses wird die Strom-
versorgung nicht unterbrochen.
Typ 2 und 3
Bei dieser Art des Niedertarif-Netzanschlusses wird die Strom-
versorgung sofort nach einer bestimmten Zeitspanne unterbrochen.

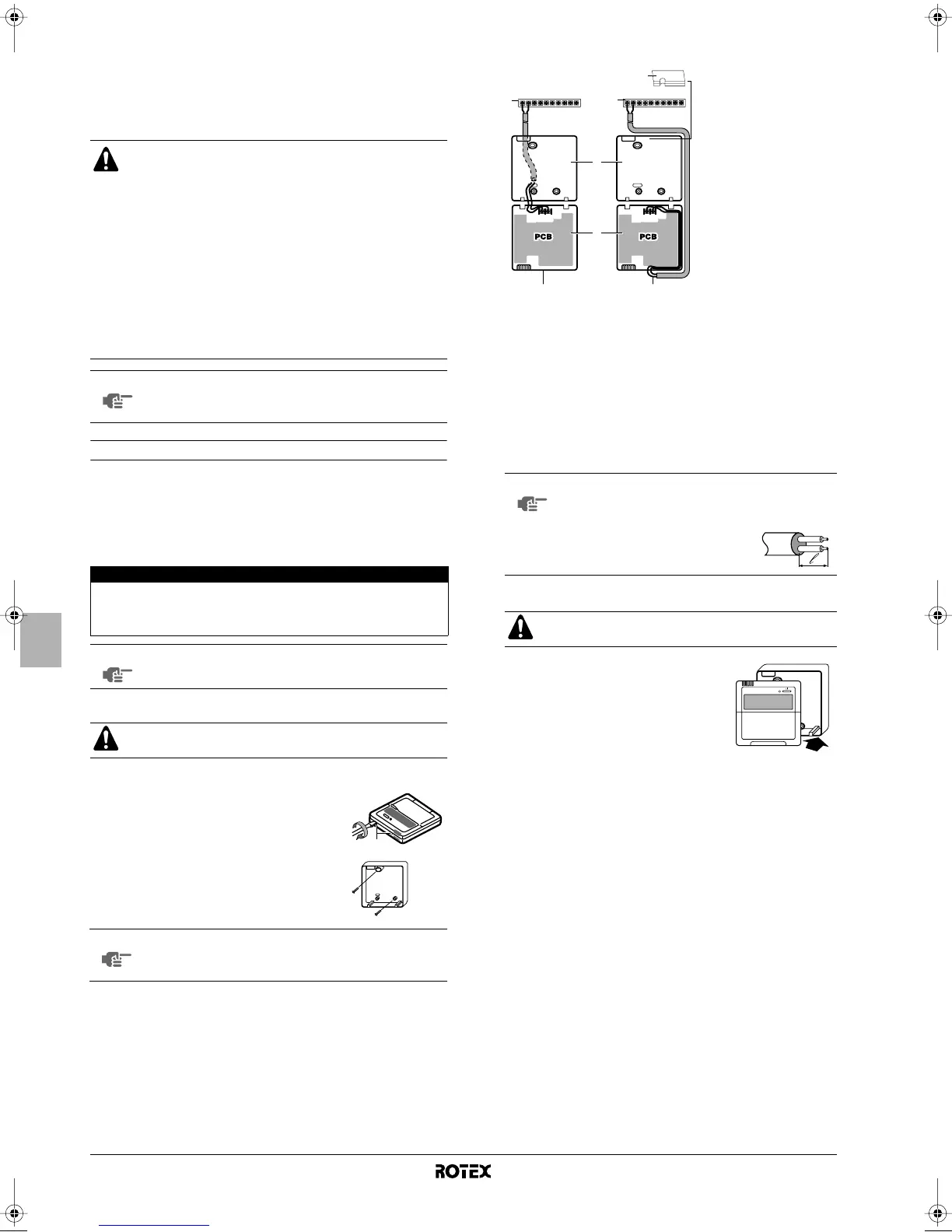

Installation des Digitalreglers
Die Einheit ist mit einem Digitalregler ausgestattet. Dieser macht das
Einrichten, den Betrieb und die Wartung besonders bediener-
freundlich. Richten Sie sich nach der nachfolgenden Beschreibung
der Installation, bevor Sie den Digital-Controller benutzen.
Spezifikationen der Verkabelung
Montage
1 Entfernen Sie das vordere Teil des Digitalreglers.
Stecken Sie einen Schlitzmutterndreher in
die Schlitze (1) im rückwärtigen Teil des
Digitalreglers und entfernen Sie das
vordere Teil des Digitalreglers.
2 Befestigen Sie den Digitalregler auf einem
ebenen Untergrund.
3 Die Einheit ordnungsgemäß verkabeln.
Die Anschlüsse oben auf dem vorderen Teil des Digitalreglers
an die Anschlüsse (P1 bis 16, P2 bis 16a) innerhalb der Einheit
anschließen.
4 Den oberen Teil des Digitalreglers wieder befestigen.
Zuerst bei den Clips auf der Unterseite
beginnen.
■ Ein Niedertarif-Netzanschluss, bei dem die Strom-
versorgung wie bei den obigen Typen 2 und 3
vollständig abgeschaltet wird, kann für dieses Gerät
nicht genutzt werden, weil durch die Strom-
abschaltung die Frostschutzeinrichtung nicht
funktionieren würde.
■ Bei Anschluss der Anlage an einen Niedertarif-
Netzanschluss die bauseitigen Einstellungen von
[D-01] und von sowohl [D-01] als auch [D-00] ändern,
sofern bei dieser Art Niedertarif-Netzanschluss keine
Unterbrechung der Stromversorgung stattfindet (siehe
Typ 1 in der Abbildung oben). Siehe "[D] Niedertarif-
Netzanschluss" auf Seite 30 in Kapitel "Bauseitige
Einstellungen".
HINWEIS
Wird bei dieser Art Niedertarif-Netzanschluss die
Stromversorgung nicht unterbrochen, wird die Anlage
auf "Zwangs-AUS" geschaltet.
Kabelspezifikation Wert
Typ 2-adrig
Abschnitt
0,75-1,25 mm
2
Maximale Länge 500 m
HINWEIS
Die Verkabelung für den Anschluss ist nicht enthalten.
Der Digitalregler, geliefert als Bausatz, muss im
Innenbereich montiert werden.
HINWEIS
Achten Sie darauf, dass Sie den unteren Teil des
Digitalreglers nicht durch zu festes Anziehen der
Montageschrauben verbiegen.
1
1 Einheit
2 Rückwärtiger Teil des Digitalreglers
3 Vorderer Teil des Digitalreglers
4 Verdrahtung von hinten
5 Verdrahtung von oben
6 Schneiden Sie den Teil für die Durchführung der Kabel mit
einer Kneifzange oder dergleichen aus.
HINWEIS
■ Zur Vermeidung von störenden Interferenzen
sollte die Verkabelung abseits von den Netz-
kabeln für die Stromversorgung verlaufen.
■ Den Teil abisolieren, der durch
das Gehäuse des Digital-
reglers geführt wird ( l ).
Beim Befestigen darauf achten, dass die Kabel nicht
eingeklemmt werden.
P1P2
1
1
6
2
3
4 5
P1P2
16a
16
16a
16
1
