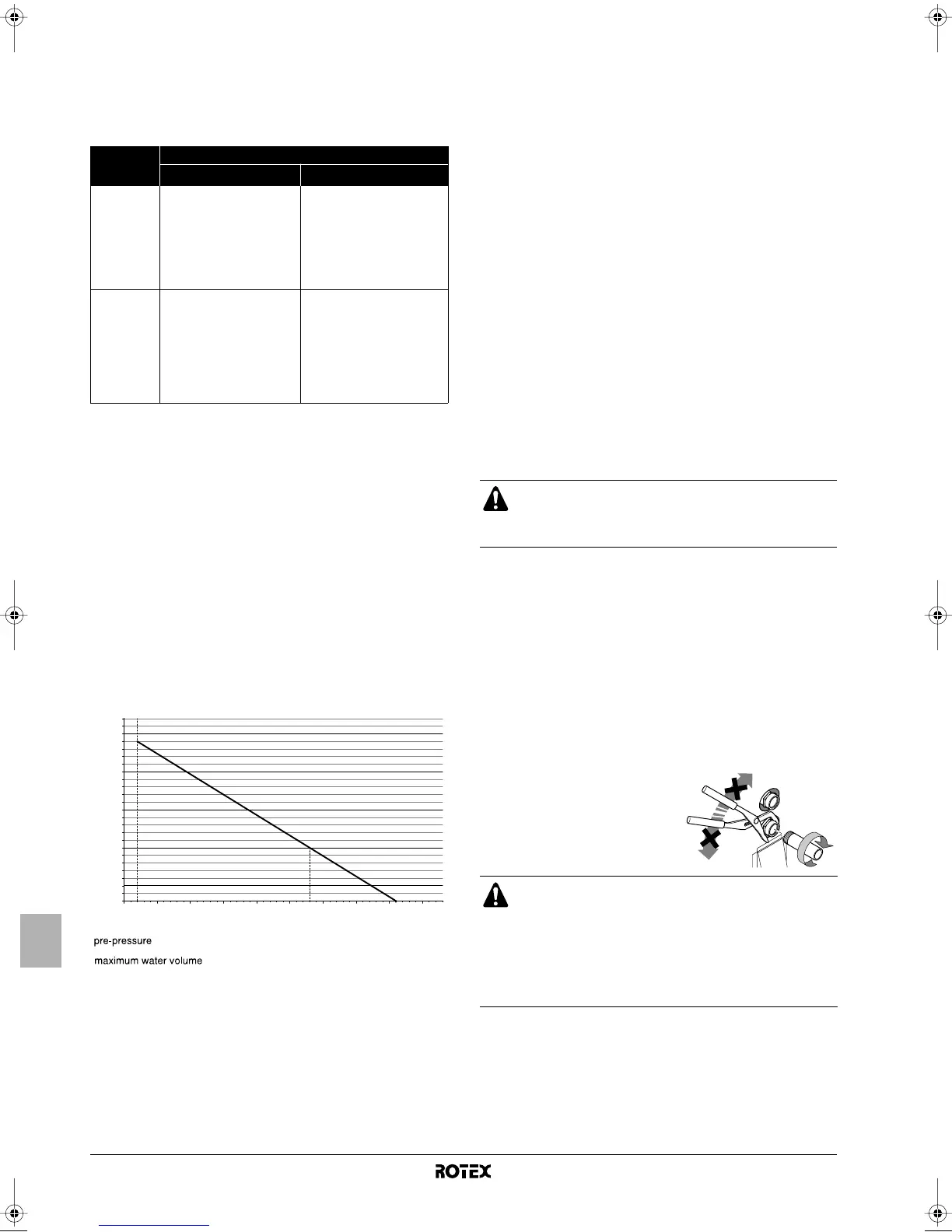

Manual de instalación
12
R(D/B)LQ011~016AA6V3+W1
Unidad para bomba de calor de aire-agua
4PW53149-1
2 A través de la siguiente tabla, compruebe si es necesario
ajustar la presión de carga inicial del depósito de expansión.
3 Mediante la siguiente tabla y las instrucciones que aparecen a
continuación compruebe si el volumen total de agua en la
instalación está por debajo del volumen de agua máximo
admisible.
Cálculo de la presión de carga inicial del recipiente de
expansión
La presión de carga inicial (Pg) a ajustar depende de la diferencia de
instalación máxima (H) y se calcula como se muestra a continuación:
Pg=(H/10+0,3) bar
Comprobación del volumen de agua máximo admisible
Para obtener el volumen de agua máximo admisible en todo el
circuito proceda del siguiente modo:
1 Calcule el volumen de agua máximo para la presión de carga
inicial (Pg) obtenida, utilizando el siguiente gráfico.
2 Compruebe si el volumen total de agua en todo el circuito de
agua es inferior a este valor.
Si no es así, esto significa que el depósito de expansión del interior
de la unidad es demasiado pequeño para la instalación.
Ejemplo 1
La unidad está instalada 5 m debajo del punto más alto del circuito
de agua. El volumen total de agua en el circuito de agua es de 100 l.
En este ejemplo no se requiere realizar ninguna acción o ajuste.
Ejemplo 2
La unidad está instalada en el punto más alto del circuito de agua. El
volumen total de agua en el circuito de agua es de 350 l.
Resultado:
■ Como 350 l es un volumen superior a 280 l deberá reducirse la
presión de carga inicial (consulte la tabla de arriba).
■ La presión de carga inicial requerida es de:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■ El volumen de agua máximo correspondiente puede observarse
en la gráfica: aproximadamente 410 l.
■ Como el volumen total de agua (350 l) es inferior al volumen de
agua máximo (410 l), el depósito de expansión es suficiente
para la instalación.
Ajuste de la presión de carga inicial del recipiente de
expansión
Si es necesario cambiar la presión de carga inicial preajustada del
depósito de expansión (1 bar) tenga presente las siguientes
directrices:
■ Utilice sólo nitrógeno seco para ajustar la presión de carga
inicial del depósito de expansión.
■ Si el depósito de expansión no se ajusta adecuadamente, la
presión de carga inicial causará un fallo de funcionamiento del
sistema. Por lo tanto, la presión de carga inicial sólo deberá ser
ajustada por un instalador autorizado.
Conexión del circuito de agua
Las conexiones de agua se deben hacer de acuerdo con el diagrama
general que se entrega con la unidad, respetando la entrada y salida
de agua.
La entrada de aire, humedad o polvo en el circuito de agua puede
ocasionar problemas. Por lo tanto, tenga siempre en cuenta lo
siguiente cuando conecte el circuito de agua:
■ Utilice solamente tubos limpios.
■ Mantenga el extremo del tubo hacia abajo cuando quite las
rebabas.
■ Cubra el extremo del tubo cuando lo inserte a través de la pared
para que no entren el polvo y la suciedad.
■ Utilice un buen producto sellante para sellar las conexiones. El
sellado deberá ser capaz de soportar las presiones y
temperaturas del sistema.
■ Si las tuberías instaladas no son de latón asegúrese de aislar
los dos materiales entre sí para evitar la corrosión galvánica.
■ Como el latón es un material
dúctil, utilice una herramienta
adecuada para conectar el cir-
cuito de agua. Una herramienta
inadecuada causaría daños en
las tuberías.
Diferencia de
altura de
instalación
(a)
(a) Diferencia de altura de instalación: Diferencia de altura (en metros) entre el punto
más alto del circuito de agua y la unidad. Si la unidad está situada en el punto
más alto de la instalación se considera que la altura de la instalación es de 0 m.
Volumen de agua
≤280 l >280 l
≤7 m
No se requiere ajuste de
presión de carga inicial.
Acciones requeridas:
• se debe reducir la presión de carga
inicial; calcule la presión de carga
inicial requerida conforme a las
instrucciones del apartado "Cálculo
de la presión de carga inicial del
recipiente de expansión"
• compruebe si el volumen de agua es
inferior al volumen máximo admisible
(utilice el siguiente gráfico)
>7 m
Acciones requeridas:
• se debe aumentar la presión de
carga inicial; calcule la presión de
carga inicial requerida conforme a
las instrucciones del apartado
"Cálculo de la presión de carga
inicial del recipiente de expansión"
• compruebe si el volumen de agua
es inferior al volumen máximo
admisible (utilice el siguiente
gráfico)
El depósito de expansión de la
unidad es demasiado pequeño
para la instalación.
= presión de carga inicial
=volumen máximo de agua
0.3
0.5
1
1.5
2
2.5
10050
0
20
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
Procure no deformar las tuberías de la unidad al emplear
excesiva fuerza durante la conexión de los tubos. La
deformación de los tubos puede causar que la unidad no
funcione adecuadamente.
■ Esta unidad sólo se debe utilizar en circuitos de agua
cerrados. La aplicación en un circuito de agua abierto
puede llevar a una corrosión excesiva de las
conducciones de agua.
■ No utilice nunca componentes revestidos de Zn en el
circuito de agua. Estas partes pueden sufrir una
corrosión excesiva debido al uso de tuberías de cobre
en el circuito interno de agua de la unidad.
4PW53149-1 Page 12 Thursday, May 7, 2009 1:43 PM
