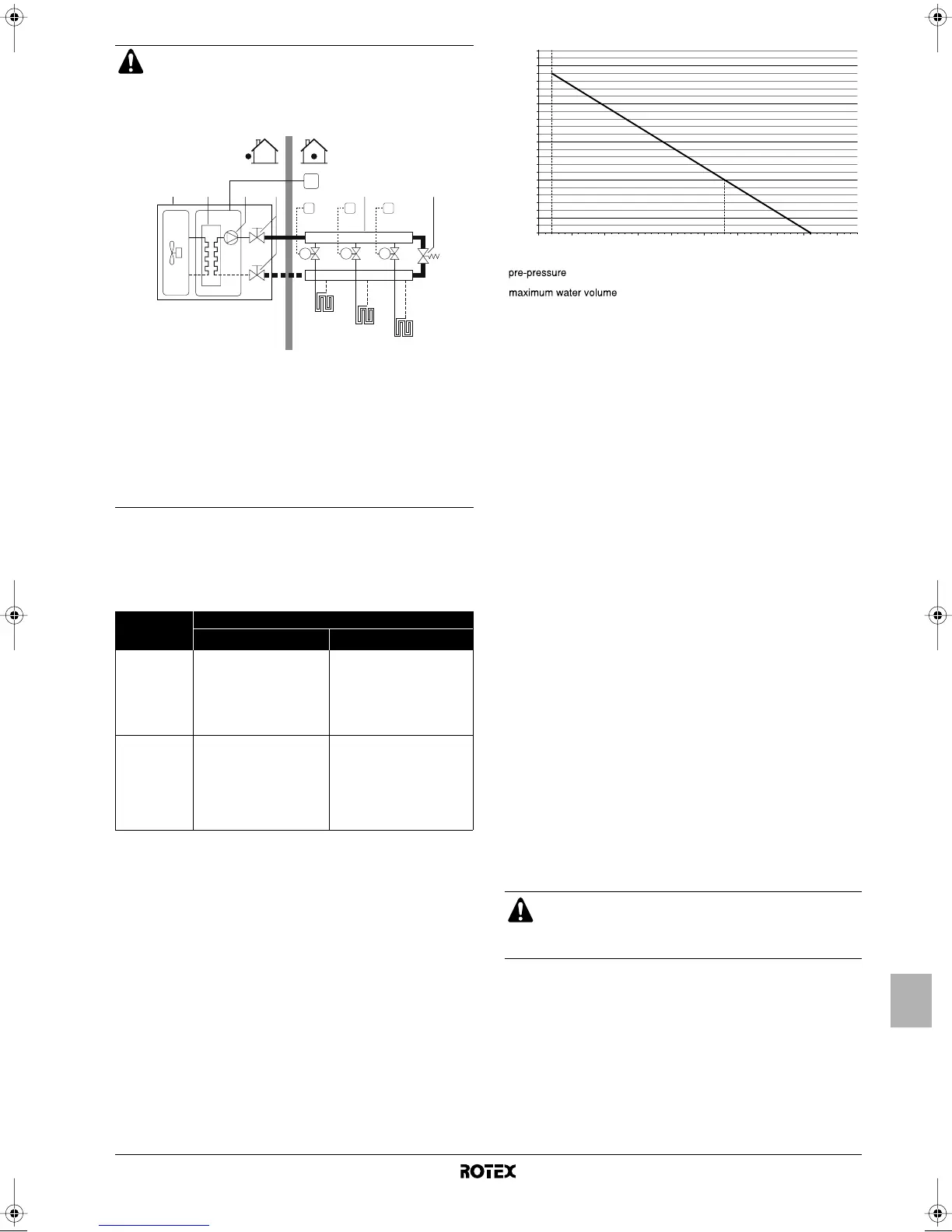

R(D/B)LQ011~016AA6V3+W1
Unidade para o sistema de bomba de calor ar/água
4PW53149-1
Manual de instalação
12
2 Utilizando a tabela que se segue, determine se é necessário
algum ajuste da pré-pressão do reservatório de expansão.
3 Utilizando a tabela e instruções seguintes, determine se o
volume total de água da instalação é inferior ao máximo
permitido.
Cálculo da pré-pressão do reservatório de expansão
A pré-pressão (Pg) a regular depende da diferença máxima entre
alturas na instalação (H), sendo calculada da seguinte forma:
Pg=(H/10+0,3) bar
Verificação do volume máximo de água permitido
Para determinar o volume máximo de água permitido para todo o
circuito, proceda da seguinte forma:
1 Determine, face à pré-pressão calculada (Pg), o correspondente
volume máximo de água, utilizando o gráfico que se segue.
2 Certifique-se de que o volume total de água em todo o circuito é
inferior a este valor.
Se tal não se verificar, o reservatório de expansão no interior da
unidade é demasiado pequeno para a instalação.
Exemplo 1
A unidade é instalada 5 m abaixo do ponto mais elevado do circuito
de água. O volume total de água no circuito é de 100 l.
Neste exemplo, não é necessário tomar qualquer acção nem
efectuar nenhum ajuste.
Exemplo 2
A unidade é instalada no ponto mais elevado do circuito de água. O
volume total de água no circuito é de 350 l.
Resultado:
Como 350 l são mais do que 280 l, é necessário diminuir a pré-
pressão (consulte a tabela anterior).
A pré-pressão necessária é:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
O correspondente volume máximo de água pode ser lido no
gráfico: cerca de 410 l.
Visto que o volume total de água (350 l) é inferior ao volume
máximo de água (410 l), o reservatório de expansão é suficiente
para esta instalação.
Regulação da pré-pressão do reservatório de expansão
Quando é necessário alterar a pré-pressão de fábrica do
reservatório de expansão (1 bar), tenha presentes as seguintes
recomendações:
Use apenas azoto seco na regulação da pré-pressão do
reservatório de expansão.
Uma regulação inadequada da pré-pressão do reservatório de
expansão leva a um funcionamento incorrecto do sistema. Por
este motivo, a pré-pressão só deve ser ajustada por um
instalador certificado.
Ligação do circuito da água
As ligações de água devem ser efectuadas segundo o diagrama
geral fornecido com a unidade, respeitando as entradas e saídas
nele assinaladas.
Se entrar ar, humidade ou poeira para o circuito da água, poderão
surgir problemas. Portanto, tenha sempre em atenção as seguintes
recomendações ao ligar o circuito de água:
Utilize apenas tubos limpos.
Segure a extremidade do tubo para baixo ao retirar as rebarbas.
Cubra a extremidade do tubo ao inseri-lo numa parede para que
não entre pó nem sujidade.
Utilize um vedante de rosca de boa qualidade, para fechar as
ligações. O vedante deve poder suportar as pressões e
temperaturas do sistema.
Quando a circulação em cada circuito de aquecimento
ambiente é controlada por válvulas activadas à distância, é
importante que este volume mínimo de água seja
assegurado, mesmo com todas as válvulas fechadas.
Exemplo
1 Unidade FHL1..3 Circuito de aquecimento
do piso
(fornecimento local)
2 Permutador de calor
T1..3 Te rmóstatos de cada
divisão (fornecimento
local)
3 Bomba
4 Válvula de fecho
5 Colector (fornecimento
local)
M1..3 Válvulas motorizadas de
controlo do circuito FHL1
(fornecimento local)
6 Válvula de derivação
(fornecimento local)
I Interface de utilizador
Diferença entre
alturas de
instalação
(a)
(a) Diferença entre alturas de instalação: diferença de alturas (m) entre o ponto mais
elevado do circuito de água e a unidade. Se a unidade se encontrar no ponto
mais elevado da instalação, considera-se que a altura de instalação é de 0 m.
Volume de água
280 l >280 l
7 m
Não é necessário ajustar a
pré-pressão.
Acções a tomar:
•a pré-pressão tem de ser
diminuída; o cálculo é indicado em
"Cálculo da pré-pressão do
reservatório de expansão"
•verifique se o volume de água é
inferior ao valor máximo permitido
(consulte o gráfico que se segue)
>7 m
Acções a tomar:
•a pré-pressão tem de ser
aumentada; o cálculo é indicado
em "Cálculo da pré-pressão do
reservatório de expansão"
•verifique se o volume de água é
inferior ao valor máximo
permitido (consulte o gráfico que
se segue)
O reservatório de expansão
da unidade é demasiado
pequeno para a instalação.
FHL1
FHL2
FHL3
M1
T1
M2
T2
M3
T3
321 5
6
I
4
= pré-pressão
=volume máximo de água
Tome o cuidado de não deformar as tubagens da unidade,
devido a utilização excessiva de força durante a realização
das conexões. As tubagens deformadas podem provocar
mau funcionamento da unidade.
0.3
0.5
1
1.5
2
2.5
10050
0
20
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
