Rotex RDLQ011AA6V3 Installation Manual

R(D/B)LQ011~016AA6V3+W1
Unidade para o sistema de bomba de calor ar/água
4PW53149-1
Manual de instalação
26
■ [4-04] Protecção contra congelação: evita a congelação das
tubagens de água entre o sistema local e a unidade. Perante
temperaturas ambientes baixas, activa a bomba; e perante
temperaturas da água baixas activa também o aquecedor de
reserva.
A protecção de fábrica contra congelação toma em
consideração a congelação de tubagens de água que não
tenham sido isoladas convenientemente.
Basicamente, tal significa que a bomba é activada sempre
que as temperaturas ambientes se aproximarem do ponto de
congelação, independentemente da temperatura de
funcionamento.
■ Contudo, se o instalador puder assegurar que toda a
instalação está protegida adequadamente contra conge-
lação, com material isolante com espessura mínima de
13 mm e x≤0,040 W/mK, é possível especificar um nível
inferior de protecção contra congelação, que reduzirá o
tempo de trabalho da bomba.
■ Se o sistema de água contiver glicol, é possível
especificar um nível inferior de protecção contra
congelação, que reduz o tempo de funcionamento da
bomba.
Para mais informações, contacte o seu representante local.
[5] Temperatura de equilíbrio e temperatura de prioridade ao
aquecimento do ambiente
Temperatura de equilíbrio — As regulações locais de 'temperatura
de equilíbrio' aplicam-se ao funcionamento do aquecedor de
reserva.
Com a função de temperatura de equilíbrio activa, o funcionamento
do aquecedor de reserva restringe-se à ocorrência de temperaturas
exteriores baixas, ou seja, quando a temperatura exterior é igual ou
inferior à temperatura de equilíbrio especificada. Com a função
desactivada, o funcionamento do aquecedor de reserva pode
verificar-se independentemente da temperatura exterior. A activação
desta função reduz o tempo de funcionamento do aquecedor de
reserva.
■ [5-00] Estado da temperatura de equilíbrio: especifica se a
função de temperatura de equilíbrio foi activada (1) ou
desactivada (0).
■ [5-01] Temperatura de equilíbrio: a temperatura exterior
abaixo da qual se permite o funcionamento do aquecedor de
reserva.
Temperatura de prioridade ao aquecimento ambiente — Aplica-
se apenas às instalações com tanque de água quente doméstica. —
A regulação local 'Temperatura de prioridade ao aquecimento
ambiente' aplica-se ao funcionamento da válvula de 3 vias e do
aquecedor de apoio do tanque de água quente doméstica.
Quando a função de prioridade ao aquecimento ambiente está
activa, assume-se que a capacidade total da bomba de calor é
usada exclusivamente para aquecimento ambiente quando a
temperatura exterior é igual ou inferior à temperatura especificada
para prioridade ao aquecimento ambiente (ou seja, quando a
temperatura exterior é baixa). Nestas situações, a água doméstica
só é aquecida pelo aquecedor de apoio.
■ [5-02] Estado da prioridade ao aquecimento ambiente:
especifica se a função de prioridade ao aquecimento
ambiente foi activada (1) ou desactivada (0).
■ [5-03] Temperatura de prioridade ao aquecimento ambiente:
a temperatura exterior abaixo da qual a água doméstica é
aquecida apenas pelo aquecedor de apoio (temperaturas
exteriores baixas).
■ [5-04] Correcção do ponto de regulação para a temperatura
da água quente doméstica: correcção do ponto de regulação
para a temperatura desejada da água quente doméstica, que
é aplicado a baixas temperaturas exteriores, quando está
activa a prioridade para o aquecimento ambiente. O ponto
de regulação corrigido (mais elevado) assegura que a
capacidade calorífica total da água no tanque se mantém
relativamente inalterada, porque se compensa a camada de
água mais fria situada no fundo do tanque (por não estar a
funcionar a serpentina do permutador de calor) com uma
camada superior mais quente.
[6] TD para aquecimento de águas domésticas
Aplica-se apenas às instalações com tanque de água quente
doméstica.
As regulações locais 'TD (temperatura delta) para aquecimento de
água doméstica' determinam a temperatura a que se inicia o
aquecimento da água doméstica pela bomba de calor (ou seja, a
temperatura a que liga a bomba de calor) e a temperatura a que se
interrompte esse aquecimento (ou seja, a temperatura a que se
desliga a bomba de calor).
Quando a temperatura da água quente doméstica fica abaixo da
temperatura de ligar a bomba de calor (
T
HP ON
), inicia-se o
aquecimento da água quente doméstica pela bomba de calor. Assim
que a temperatura da água quente doméstica alcança a temperatura
de desligar a bomba de calor (T
HP OFF
) ou a temperatura do ponto de
regulação do utilizador (T
U
), o aquecimento da água quente
doméstica pela bomba de calor é interrompido (por acção da válvula
de 3 vias).
A temperaturas de desligar e de ligar a bomba de calor, bem como a
relação delas com as regulações locais [6-00] e [6-01] são
clarificadas na figura que se segue.
■ [6-00] Iniciar: a diferença de temperaturas que determina a
temperatura de ligar a bomba de calor (
T
HP ON
). Consulte a
figura.
NOTA
Se o funcionamento do aquecedor de apoio
estiver limitado ([4-03]=0) e a temperatura
ambiente exterior
T
A
for inferior aos ajustes locais
do parâmetro [5-03], não haverá aquecimento das
águas domésticas.

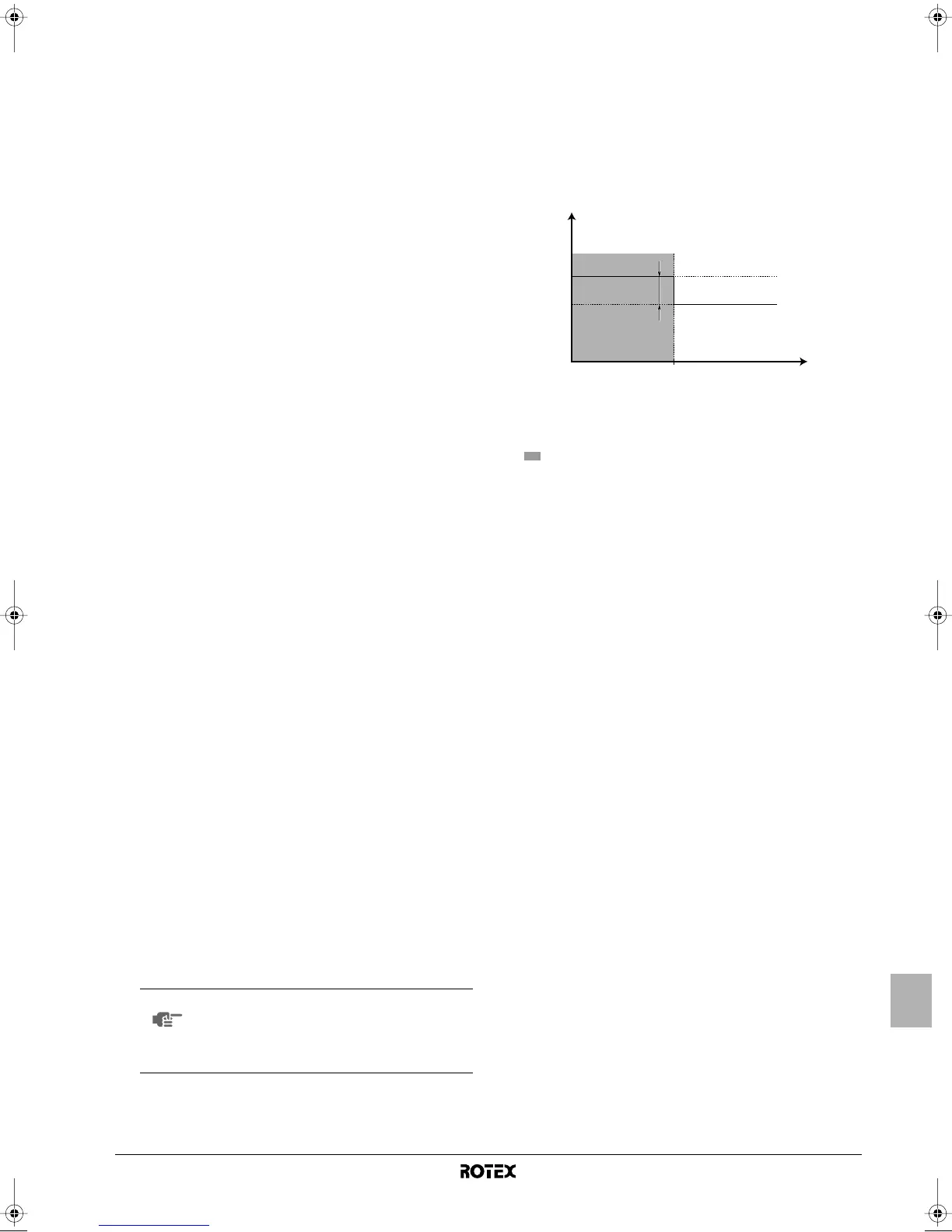

T
set
Temperatura do ponto de regulação da água quente doméstica
T
U
Ponto de regulação do utilizador (definido na interface de
utilizador)
T
A
Temperatura ambiente (exterior)
Prioridade ao aquecimento ambiente
T
A
T
set
T
U
[5-03]
[5-04]
4PW53149-1 Page 26 Thursday, May 7, 2009 1:43 PM
