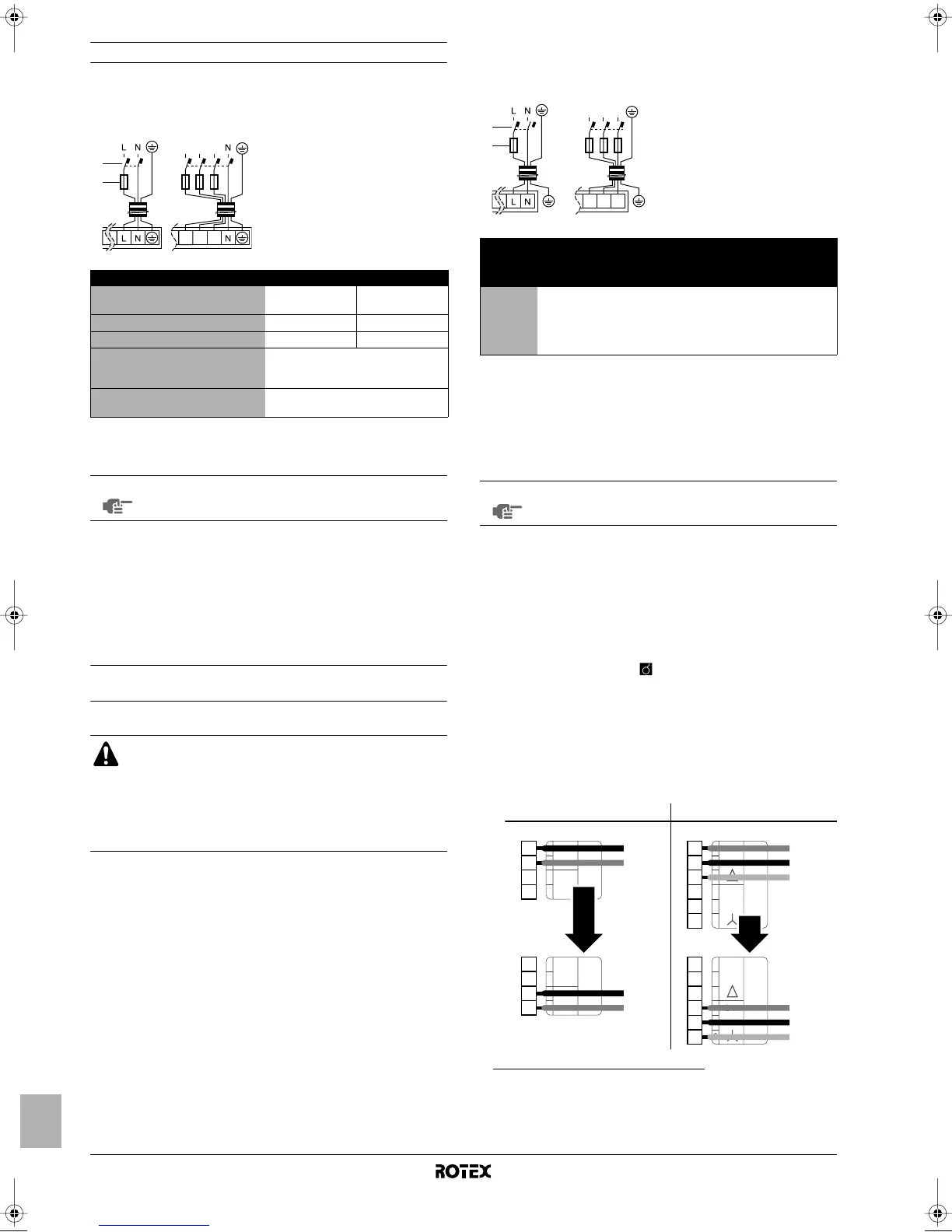

Manual de instalare
16
R(D/B)LQ011~016AA6V3+W1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW53149-1
Specificaţiile componentelor standard de cablaj
Uşa 1: compartimentul compresorului şi piese electrice: X1M
Pentru modelul V3: Echipament ce se conformează cu
EN/IEC 61000-3-12 (Standard tehnic european/internaţional ce
stabileşte limitele pentru curenţii armonici produşi de echipamentele
conectate la sistemele publice de tensiune-joasă cu curent de intrare
de >16 A şi ≤75 A pe fază.)
Diagrama instalaţiei electrice poate fi găsită în interiorul panoului
frontal al unităţii.
Conexiunea cablului de alimentare de la reţea a
încălzitorului de rezervă
Cerinţe pentru circuitul de alimentare şi cabluri
Acest circuit electric de alimentare trebuie să fie protejat cu
dispozitivele de siguranţă cerute în conformitate cu reglementările
locale şi naţionale.
Alegeţi cablul de alimentare în conformitate cu reglementările locale
şi naţionale relevante. Pentru curentul maxim de regim al
încălzitorului de rezervă, consultaţi tabelul de mai jos.
Uşa 2: piesele electrice ale compartimentului hidraulic: X10M
(1)
(2)
Procedeu
1 Cu ajutorul cablului corespunzător, conectaţi circuitul electric de
alimentare la întreruptorul principal aşa cum este prezentat pe
schema de conexiuni şi în figura 2.
2 Conectaţi conductorul de împământare (galben/verde) la
şurubul de împământare de pe borna X1M.
3 Fixaţi cablul pe soclurile de fixare pentru a evita tensionarea.
(Poziţiile sunt marcate cu în figura 2.)
Notă: este prezentată numai partea relevantă a cablajului de
legătură.
4 În cazul în care capacitatea încălzitorului de rezervă va fi reglată
sub valoarea prestabilită (6 kW), acest lucru poate fi făcut prin
reconectarea cablurilor conform următoarei figuri. Capacitatea
încălzitorului de rezervă este acum 3 kW pentru modelele V3
sau 2 kW pentru modelele W1.
V3 W1
Intensitatea minimă a circuitului
(MCA)
(a)
(a) Valorile specificate sunt valori maxime (vezi datele electrice ale combinaţiei cu
unitatea interioară pentru valorile exacte).
28,2 13,5
Siguranţă locală recomandată 32 A 20 A
Tip de conductor
(b)
(b) Numai la conductele protejate, utilizaţi H07RN-F când nu se utilizează
conducte protejate.
H05VV-U3G H05VV-U5G
Dimensiune Dimensiunea cablajului trebuie să se
conformeze codurilor locale şi
naţionale aplicabile
Tip de conductor pentru cablajul între
unităţi
H05VV-U4G2.5
NOTĂ
Întreruptorul de pierderi prin scurgeri la pământ trebuie
să fie unul de tip viteză înaltă de 30 mA (<0,1 s).
■ Aveţi grijă să folosiţi un circuit electric de alimentare
special alocat pentru încălzitorul de rezervă. Nu
folosiţi niciodată un circuit de alimentare în comun cu
un alt aparat.
■ Utilizaţi unul şi acelaşi circuit electric de alimentare
special alocat pentru unitate, încălzitorul de rezervă şi
încălzitorul auxiliar (rezervorul de apă menajeră).
V3
1~ 50 Hz
230 V
W1
3N~ 50 Hz
400 V
L1 L3L2
L1 L3
L2
1
2
X1MX1M
1 Întreruptor pentru
scurgeri la pământ
2 Siguranţă
(1) Standard tehnic european/internaţional ce stabileşte limitele pentru
curenţii armonici produşi de echipamentele conectate la sistemele publice
de tensiune joasă cu curent de intrare de >16 A şi ≤75 A pe fază.
Model
Capacitatea
încălzitorului de
rezervă
Tensiunea
nominală a
încălzitorului de
rezervă
Curent maxim
de regim
Z
max
(Ω)
V3
(a) (b)
(a) Echipament conform cu EN/IEC 61000-3-12
(1)
(b) Acest echipament se conformează cu EN/IEC 61000-3-11
(2)
cu condiţia ca
impedanţa sistemului Z
sys
să fie mai mică decât sau egală cu Z
max
la punctul de
interfaţă dintre sursa utilizatorului şi sistemul public. Este responsabilitatea
instalatorului sau utilizatorului echipamentului să asigure, prin consultarea
operatorului reţelei de distribuţie dacă este necesar, ca echipamentul să fie
conectat numai la o sursă cu o impedanţă a sistemului Z
sys
mai mică decât sau
egală cu Z
max
.
6 kW 1x 230 V 26 A 0,29
W1 6 kW 3x 400 V 8,6 A —
V3
(c)
(c) Consultaţi procedura de reglare a încălzitorului de rezervă la o capacitate mai
mică.
3 kW 1x 230 V 13 A —
W1 2 kW 3x 400 V 5,0 A —
(2) Standard tehnic european/internaţional ce stabileşte limitele pentru
modificările de tensiune, fluctuaţiile de tensiune şi scintilaţia în sistemele
publice de alimentare de tensiunea joasă pentru echipamente cu curentul
nominal de ≤75 A.
NOTĂ
Întreruptorul de pierderi prin scurgeri la pământ trebuie
să fie unul de tip viteză înaltă de 30 mA (<0,1 s).
L1 L3L2
L1 L3
L2
1
2
X10MX10M
V3
1~ 50 Hz
230 V
W1
3N~ 50 Hz
400 V
1 Întreruptor pentru
scurgeri la pământ
2 Siguranţă
V3 W1
1
2
3
4
5
6
1
2
3
4
5
6
E11H
E12H
E13H
E11H
E12H
E13H
X5M
BRN
BLK
GRY
X5M
1
2
3
4
5
6
1
2
3
4
5
6
E11H
E12H
E13H
E11H
E12H
E13H
X5M
BRN
BLK
GRY
X5M
1
2
3
4
1
2
3
4
E12H
ON
E12H
OFF
X5M
BLK
BRN
X5M
1
2
3
4
1
2
3
4
E12H
ON
E12H
OFF
X5M
BRN
BLK
X5M
4PW53149-1 Page 16 Thursday, May 7, 2009 1:43 PM
