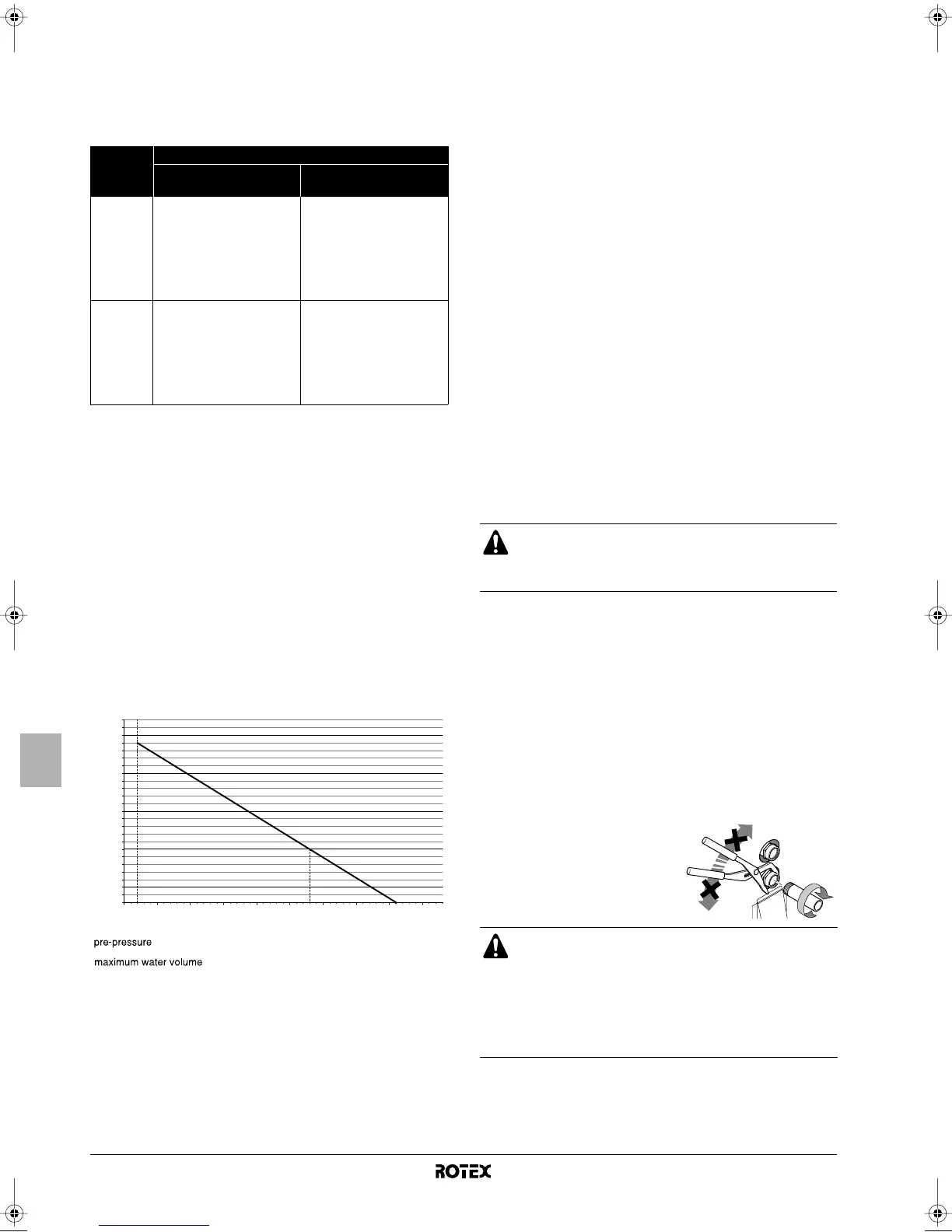

2 Determinare la necessità di regolazione della pressione
massima del serbatoio di espansione consultando la tabella
riportata di seguito.
3 Utilizzare la tabella e le istruzioni successive per determinare se
il volume totale dell'acqua nella fase di installazione è inferiore al
massimo volume d'acqua consentito.
Calcolo della pre-pressione del serbatoio di espansione
La pre-pressione (Pg) dipende dalla differenza di altezza massima
dell'installazione (H) ed è calcolata con la formula seguente:
Pg=(H/10+0,3) bar
Controllo del massimo volume d'acqua consentito
Per determinare il massimo volume d'acqua consentito nell'intero
circuito, attenersi alla procedura riportata di seguito:
1 Utilizzando il grafico riportato di seguito, determinare il massimo
volume d'acqua consentito in base alla pre-pressione calcolata
(Pg).
2 Verificare che il volume di acqua totale nell'intero circuito
idraulico sia inferiore a questo valore.
In caso contrario, il serbatoio di espansione all'interno dell'unità è
troppo piccolo per l'installazione.
Esempio 1
L'unità viene installata 5 m al di sotto del punto più alto del circuito
idraulico. Il volume di acqua totale nel circuito idraulico è 100 l.
In questo esempio, non sono richieste azioni o regolazioni.
Esempio 2
L'unità viene installata nel punto più alto del circuito idraulico. Il
volume di acqua totale nel circuito idraulico è 350 l.
Risultato:
■ 350 l è maggiore di 280 l, pertanto la pre-pressione deve essere
diminuita (vedere la tabella precedente).
■ La pre-pressione richiesta è la seguente:
Pg = (H/10 + 0,3) bar = (0/10 + 0,3) bar = 0,3 bar
■ Il massimo volume d'acqua corrispondente può essere letto dal
grafico: circa 410 l.
■ Poiché il volume d'acqua totale (350 l) è inferiore al massimo
volume d'acqua (410 l), il serbatoio di espansione è sufficiente
per l'installazione.
Impostazione della pre-pressione del serbatoio di
espansione
Nel caso sia necessario modificare la pre-pressione predefinita del
serbatoio di espansione (1 bar), attenersi alle seguenti linee guida:
■ Utilizzare solo azoto secco per impostare la pre-pressione del
serbatoio di espansione.
■ Un'impostazione inadeguata della pre-pressione del serbatoio di
espansione può provocare malfunzionamenti del sistema. Di
conseguenza, la pre-pressione deve essere regolata da un
installatore qualificato.
Collegamento del circuito acqua
I collegamenti del circuito acqua devono essere eseguiti secondo le
indicazioni dello scherma d'assieme, vale a dire rispettando le
indicazioni di ingresso e di uscita acqua.
Possono insorgere dei problemi in caso di presenza nel circuito di
sporcizia. Per l'esecuzione dei collegamenti del circuito idraulico
occorre quindi tenere in considerazione quanto segue:
■ Usare solo tubi puliti.
■ Tenere i tubi rivolti verso il basso durante ogni operazione di
sbavatura.
■ Chiudere i tubi prima di farli passare all'interno di fori praticati
nelle pareti, in modo da prevenire l'ingresso di calcinacci.
■ Utilizzare un buon sigillante per filettature per sigillare gli
attacchi. Il sigillante deve resistere alle pressioni e alle
temperature del sistema.
■ Se si utilizzano tubazioni metalliche non in rame, isolare tali
materiali dagli altri per impedire la corrosione galvanica.
■ Poiché il rame è un materiale
duttile, utilizzare utensili adatti
per il collegamento del circuito
idraulico. L'utilizzo di utensili non
adatti potrebbe causare danni
alle tubature.
Differenza
di altezza
dell'installa-
zione
(a)
(a) Differenza di altezza dell'installazione: differenza di altezza (m) tra il punto più
alto del circuito idraulico e l'unità. Se l'unità si trova nel punto d'installazione più
alto, l'altezza di installazione è considerata 0 m.
Contenuto d'acqua
≤280 l >280 l
≤7 m
Non è richiesta la regolazione
della pre-pressione.
Azioni necessarie:
• diminuire la pre-pressione,
calcolando il nuovo valore seguendo
le istruzioni in "Calcolo della pre-
pressione del serbatoio di
espansione"
•verificare se il volume dell'acqua è
inferiore al massimo volume d'acqua
consentito (consultare il grafico
riportato di seguito)
>7 m
Azioni necessarie:
• aumentare la pre-pressione,
calcolando il nuovo valore seguendo
le istruzioni in "Calcolo della pre-
pressione del serbatoio di
espansione"
•verificare se il volume dell'acqua è
inferiore al massimo volume d'acqua
consentito (consultare il grafico
riportato di seguito)
Serbatoio di espansione
dell'unità troppo piccolo per
l'installazione.
= pre-pressione
=volumi massimo dell'acqua
0.3
0.5
1
1.5
2
2.5
10050
0
20
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
Fare attenzione a non deformare le tubature dell'unità
esercitando una forza eccessiva durante i collegamenti. La
deformazione della tubatura può causare il
malfunzionamento dell'unità.
■ I refrigeratori devono essere utilizzati solo in un
sistema idraulico chiuso. L'utilizzo con un circuito
acqua aperto può comportare una corrosione
eccessiva delle tubazioni dell'acqua.
■ Non utilizzare mai componenti rivestiti in zinco nel
circuito idraulico. Può verificarsi una corrosione
eccessiva di queste parti se nel circuito idraulico
interno dell'unità sono utilizzate tubazioni in rame.
