RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW61218-1C – 2012.06
Manuel d'installation
24
[5] Point de consigne du mode réduit et de désinfection
automatique
Voir également "[4] Fonction de désinfection (anti légionellose)" à la
page 23 pour plus d'informations sur l'opération de désinfection.
■ [5-00] Point de consigne: température d'eau de désinfection à
atteindre.
■ [5-01] Intervalle: période de temps définissant la durée pendant
laquelle la température du point de consigne de désinfection doit
être maintenue.
Voir également "[2] Programmation du mode réduit de nuit
(chauffage)" à la page 22 pour plus d'informations sur l'opération de
réduction.
■ [5-02] Température d'eau du mode réduit de nuit
■ [5-03] Température ambiante du mode réduit de nuit
[6] Configuration des options
■ [6-00] Option ballon d'eau chaude sanitaire
Si le ballon d'eau chaude sanitaire est installé, son
fonctionnement doit être activé par le réglage sur place. Défaut
[6-00]=0 ce qui signifie qu'aucun ballon n'est installé. Mettre
[6-00] sur 1 si le ballon d'eau chaude sanitaire en option est
installé.
■ [6-01] Thermostat d'ambiance externe en option
Si le thermostat d'ambiance externe en option est installé, son
fonctionnement doit être activé par le réglage sur place. Défaut
[6-01]=0 ce qui signifie qu'aucun thermostat d'ambiance externe
n'est installé. Régler [6-01] sur 1 si le thermostat d'ambiance
externe en option est installé.
Le thermostat d'ambiance extérieur donne seulement un signal
ON/OFF à la pompe à chaleur basée sur le température de
pièce. Du fait qu'il ne retourne pas continuellement à la pompe à
chaleur toutes les informations, il vient en complément de la
commande à distance. Pour avoir un meilleur contrôle du
système et éviter une mise en marche/arrêt fréquent, il est
conseillé d'utiliser le fonctionnement avec loi d'eau.
■ [6-02] Kit de chauffage
Une fois installé, vous pouvez activer le kit de chauffage en
changeant le réglage sur place [6-02]=1.
A partir de ce moment, la pompe à chaleur tiendra compte du kit
de chauffage tout en décidant de l'opération. Lorsque le
chauffage fonctionne, le symbole de chauffage
est illustré sur
le contrôleur à distance. Il n'y a pas d'indication d'étape 1-2.
Pour plus d'informations, voir le manuel d'installation du kit de
chauffage, notamment en ce qui concerne l'essai de fonctionne-
ment du kit de chauffage.
■ [6-03] Prise en charge solaire
Pour plus d'informations, se reporter au manuel d'installation
EKHWP.
■ [6-04] Mode d'alimentation électrique à tarif réduit
Si l'alimentation électrique à tarif réduit est utilisée, ce mode doit
être sélectionné. Défaut [6-04]=0, ce qui signifie qu'aucune
alimentation à tarif réduit n'est utilisée.
Régler [6-04] sur 1 pour utiliser le mode d'alimentation à tarif
réduit 1 (contact normalement fermé qui s'ouvrira lorsque
l'alimentation électrique est interrompue) ou mettre [6-04] sur 2
pour utiliser le mode 2 d'alimentation à tarif réduit (contact
normalement ouvert qui se fermera lorsque l'alimentation
électrique est interrompue).
Voir "Raccordement à une alimentation électrique à tarif réduit" à la
page 18 pour plus d'informations.
[7] Configuration des options
■ [7-00] Option résistance de fond de bac
Une résistance de fond de bac en option peut être installée dans
l'unité extérieure. Dans le cas d'une unité extérieure RRRQ*
(modèle spécial avec mesures antigel) installée, l'unité
possèdera déjà d'office le résistance de fond de bac.
Si le chauffage de plaque de fond est installé, son fonctionne-
ment doit être activé par le réglage sur place. Défaut [7-00]=1 ce
qui signifie qu'aucun chauffage de plaque de fond n'est installé.
Régler [7-00] sur 0 si aucun chauffage de plaque de fond n'est
installé.
■ [7-02] Voir chapitre "Régulation avec points de consigne
multiples" à la page 30
■ [7-03] Voir chapitre "Régulation avec points de consigne
multiples" à la page 30
■ [7-04] Voir chapitre "Régulation avec points de consigne
multiples" à la page 30
[8] Configuration des options
■ [8-00] Activation de la sonde d'ambiance de la commande à
distance
Lors de l'utilisation de la régulation à distance fournie avec
l'unité, 2 types de contrôle de température sont possibles.
Défaut [8-00]=1, ce qui signifie que la commande à distance est
utilisée comme thermostat d'ambiance de sorte que la
commande à distance peut être placée dans la salle de séjour
pour contrôler la température de la pièce. Régler [8-00] sur 0
pour utiliser la régulation sur la sortie d'eau.
■ [8-01] Réglage en option du chauffage d'appoint
Ce réglage concerne les installations avec chauffage d'appoint
installé (se reporter à "[6-02] Kit de chauffage" à la page 24).
■ [8-01]=0 (par défaut)
En mode d'alimentation électrique à tarif réduit, le chauffage
d'appoint ne fonctionnera pas. Aucun arrêt automatique du
fonctionnement de la pompe à chaleur n'est effectué aux
températures ambiantes inférieures.
■ [8-01]=1
En mode d'alimentation électrique à tarif réduit, le chauffage
d'appoint fonctionnera automatiquement en mode d'urgence.
Si la température ambiante est inférieure à –25°C, le
fonctionnement de la pompe à chaleur s'arrêtera et l'unité
passera automatiquement au fonctionnement de secours.
Pour plus d'informations concernant les connexions au
chauffage d'appoint, se reporter au manuel d'installation du
chauffage d'appoint.

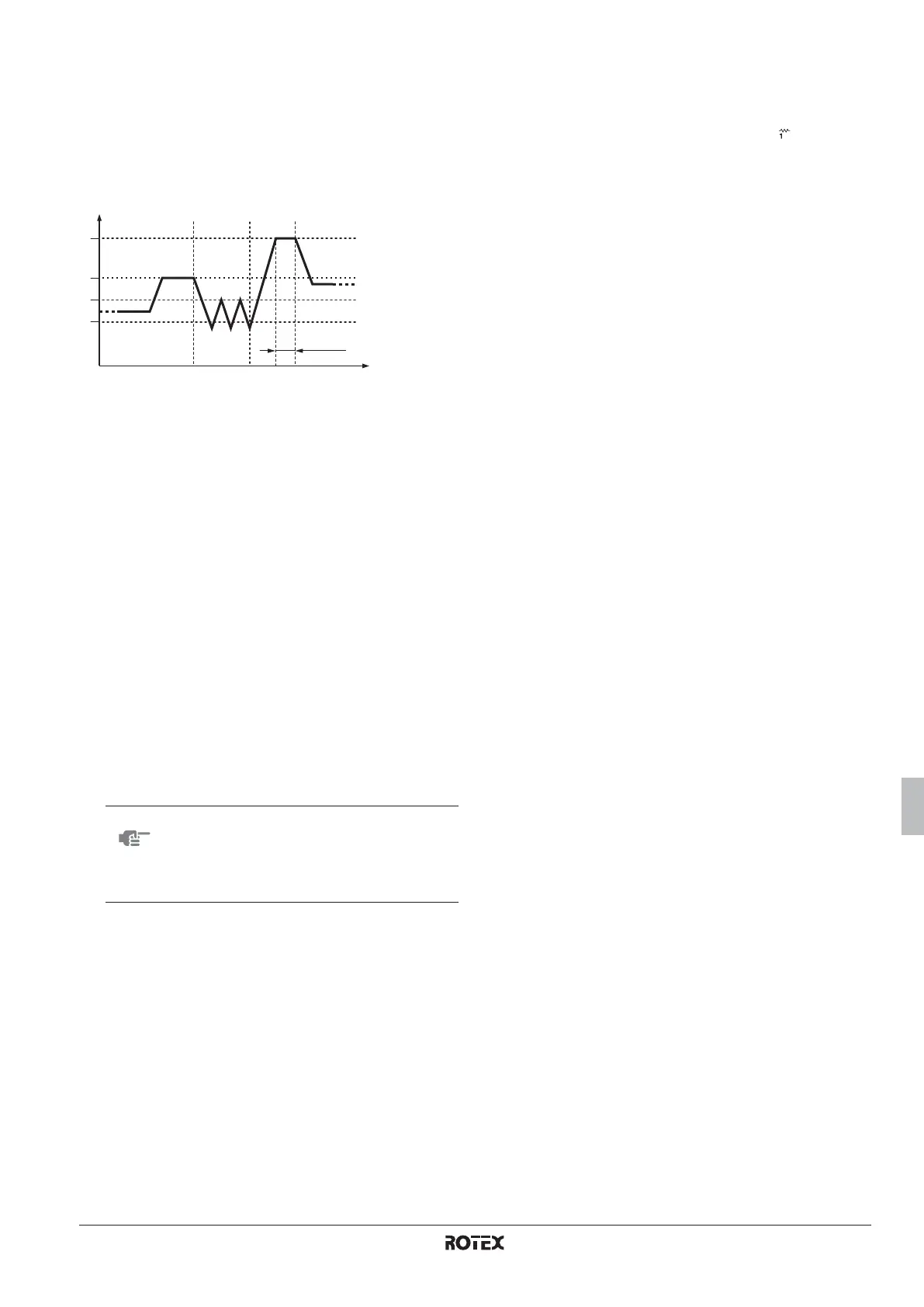

A Fonctionnement de stockage (si activé)
B Fonctionnement de réchauffement (si activé)
C Fonctionnement de désinfection (si activé)
Réglages sur place
D
Température de fonctionnement de désinfection [5-00] (par ex. 70°C)
E Température de stockage d'eau chaude [b-03] (par ex. 60°C)
F
Température d'eau maximale de réchauffement [b-01] (par ex. 45°C)
G
Température d'eau minimale de réchauffement [b-00] (par ex. 35°C)
t Heure
T Température du ballon d'eau chaude sanitaire
REMARQUE
Lors de l'activation de l'option de ballon d'eau
chaude sanitaire, ne pas oublier que les réglages
par défaut conseillés deviennent actifs:
■ [1-00]=1=stockage automatique de nuit
■ [4-00]=1=fonction de désinfection
AB C
D
E
F
G
T
t
[5-01]
