RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1C – 2012.06
Montagehandleiding
11

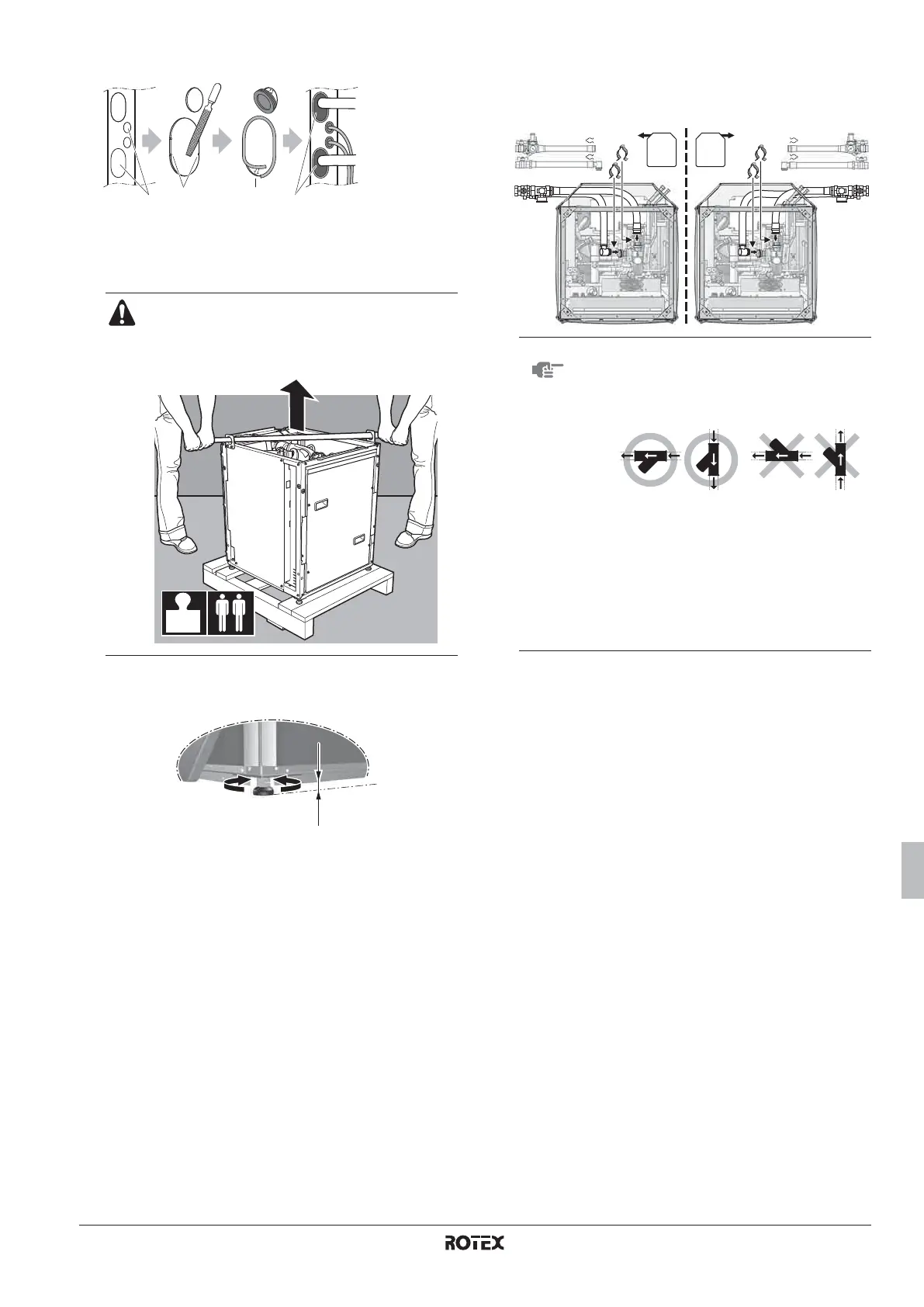

■ Installeer de pakkingen (accessoires) rond de uitbreek-
openingen om schade te voorkomen.
■ Plaats de unit op de installatieplaats.
■ Zet de unit waterpas met behulp van de regelbare pootjes en
maak de opening tussen het frame en de vloer zo klein
mogelijke.
■ Sluit het (de) geluidsisolerend(e) pane(e)l(en) en sier-
pane(e)l(en) die aan de kant van de muur zullen komen te staan
en die u niet meer kunt bevestigen eens de unit op zijn
uiteindelijke plaats staat.
■ Sluit eerst de bij de unit geleverde flexibele waterleiding aan op
de lokale leiding. Sluit daarna de flexibele waterleiding aan op
het watersysteem van de unit doorheen de voorziene uitbreek-
openingen om te voorkomen dat de flexibele waterleiding hierbij
te sterk wordt geplooid.
1 Uitbreekopening 3 Pakking
2 Braam 4 Stopverf of isolatiemateriaal
(lokaal te voorzien)
De unit weegt ongeveer 145 kg. Om de unit op te
heffen zijn minstens twee personen vereist.
Gebruik de bij de unit geleverde platen om de unit op
te heffen.
12 3 4
145 kg
LET OP
■ Let goed op de installatieplaats van de
flexibele waterinlaatleiding.
■ Afhankelijk van de richting van de water-
stroming, moet het waterfilter moet worden
geïnstalleerd zoals afgebeeld.
■ Voorzie voldoende ruimte om het waterfilter
te reinigen en de werking van de veiligheids-
klep regelmatig te controleren.
■ Voorzie een flexibele slang voor aflaten van
de drukveiligheidsklep (lokale levering).
■ Indien mogelijk, ondersteun dan de
waterinlaat- en wateruitlaatleiding zodat er
geen druk wordt uitgeoefend op de lokale
leidingen.
