RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1C – 2012.06
Manual de instalación
11

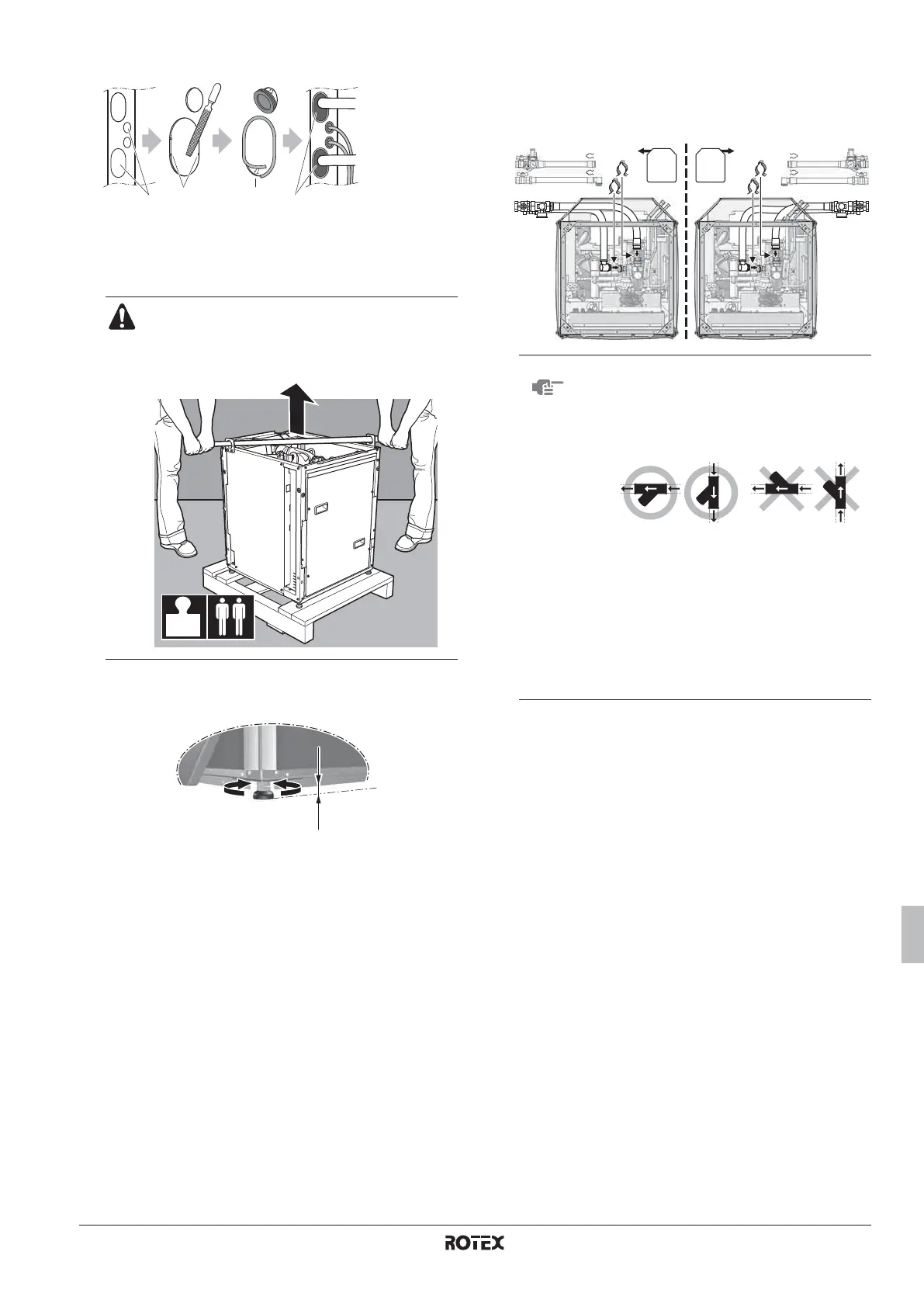

■ Instale los ojales (accesorios) alrededor de los orificios
ciegos para evitar daños.
■ Coloque la unidad en una ubicación de instalación apropiada.
■ Nivele la unidad hasta conseguir una posición estable mediante
el pie de medición de nivel y reduzca el hueco existente entre el
marco y el suelo.
■ Cierre el panel(es) amortiguador(es) de sonido y el panel(es)
decorativo(s) que estarán en el lado de la pared y cuya fijación
no es posible después de haber instalado la unidad en su
ubicación final.
■ Primero conecte la tubería de agua flexible suministrada con la
unidad con la tubería suministrada independientemente. A
continuación, conecte la tubería de agua flexible a través de los
orificios ciegos previstos con el sistema de agua de al unidad
para evitar una curvatura excesiva de la tubería de agua flexible
durante el proceso.
1 Orificio ciego 3 Ojal
2 Rebaba 4 Masilla o material aislante
(suministro independiente)
La unidad interior pesa aprox. 145 kg. Es necesario
levantar la unidad entre dos personas.
Utilice las placas suministradas con la unidad para
levantarla.
12 3 4
145 kg
NOTA
■ Considere detenidamente la ubicación de
instalación del tubo de entrada de agua
flexible.
■ En función de la dirección del flujo de agua,
el filtro de agua debe colocarse tal y como se
muestra en la figura.
■ Disponga un espacio suficiente que permita
acceder fácilmente a la limpieza del filtro de
agua y a la comprobación de funcionamiento
normal de la válvula de seguridad.
■ Disponga una manguera flexible para la
válvula de alivio de presión (suministrada
independientemente).
■ Considere apoyar el tubo de entrada de agua
y el tubo de salida de agua para que la
tubería en la obra no esté demasiado tensa.
