RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1C – 2012.06
Manual de instalação
26
■ [8-02] Funcionamento de emergência
Durante o modo de emergência, o aquecimento é efectuado
exclusivamente pelo kit de aquecedor; não é feito pela bomba
de calor.
A activação do modo de emergência faz-se por alteração da
regulação local [8-02]=1.
A activação do modo de emergência pára a bomba de calor. A
bomba da unidade interior arranca, mas o aquecimento
propriamente dito é feito pelo kit de aquecedor. Se não houver
condições de erro nos termístores de entrada de água nem nos
de saída, o kit de aquecedor pode dar início ao funcionamento
de emergência.
■ [8-03] Modo de baixo ruído
A unidade tem um modo de baixo ruído, que permite a selecção
de 3 níveis:
■ [8-03]=1 Nível baixo de ruído 1 (predefinição)
■ [8-03]=2 Nível baixo de ruído 2
■ [8-03]=3 Nível baixo de ruído 3 (o menor ruído possível)
A activação deste modo de baixo ruído efectua-se carregando
no botão respectivo do controlo remoto ou através do
temporizador.
■ [8-04] Protecção contra congelação
A unidade tem uma funcionalidade de protecção contra
congelação, que permite a selecção de 3 níveis:
■ [8-04]=0 Nível de prevenção 0 (predefinição: sem protecção)
■ [8-04]=1 Nível de prevenção 1
■ [8-04]=2 Nível de prevenção 2
A protecção contra congelação só se activa quando a unidade
está na condição de térmica desligada. Se o nível 1 de
prevenção estiver activado, a protecção contra congelação
arranca se a temperatura ambiente exterior for <4°C e se a
temperatura de saída ou de retorno da água for <7°C. No nível
de prevenção 2, a protecção contra congelação arranca sempre
que a temperatura ambiente for <4°C.
Em ambos os casos, a bomba trabalha; se a temperatura de
saída ou retorno da água for <5°C durante 5 minutos, a unidade
arranca, para evitar problemas associados a temperaturas
muito baixas.
É aconselhável activar a protecção contra congelação se a
unidade interior estiver situada numa divisão fria (por ex., uma
garagem), para evitar que a água congele.
[9] Compensação automática da temperatura
Se necessário, é possível ajustar o valor do termístor da unidade
através de um valor de correcção. Esta opção pode ser utilizada
como forma de compensar as tolerências do termístor ou faltas de
capacidade.
A temperatura compensada (= temperatura medida mais o valor de
compensação) é então usada para controlar o sistema, sendo
apresentada no modo de leituras de temperatura.
■ [9-00] Valor de compensação da temperatura de saída da água
■ [9-01] Valor de compensação do tanque de água quente
doméstica
■ [9-02] Admissão de térmica ligada/desligada
Alterando este valor, é possível modificar o âmbito de
funcionamento do aquecimento ambiente.
Se a temperatura ambiente ficar superior a (24°C + o valor de
[9-02]) não é possível efectuar aquecimento do ambiente.
O aquecimento do ambiente pode ser solicitado, desde que a
temperatura ambiente seja inferior a (20°C + o valor de [9-02]).

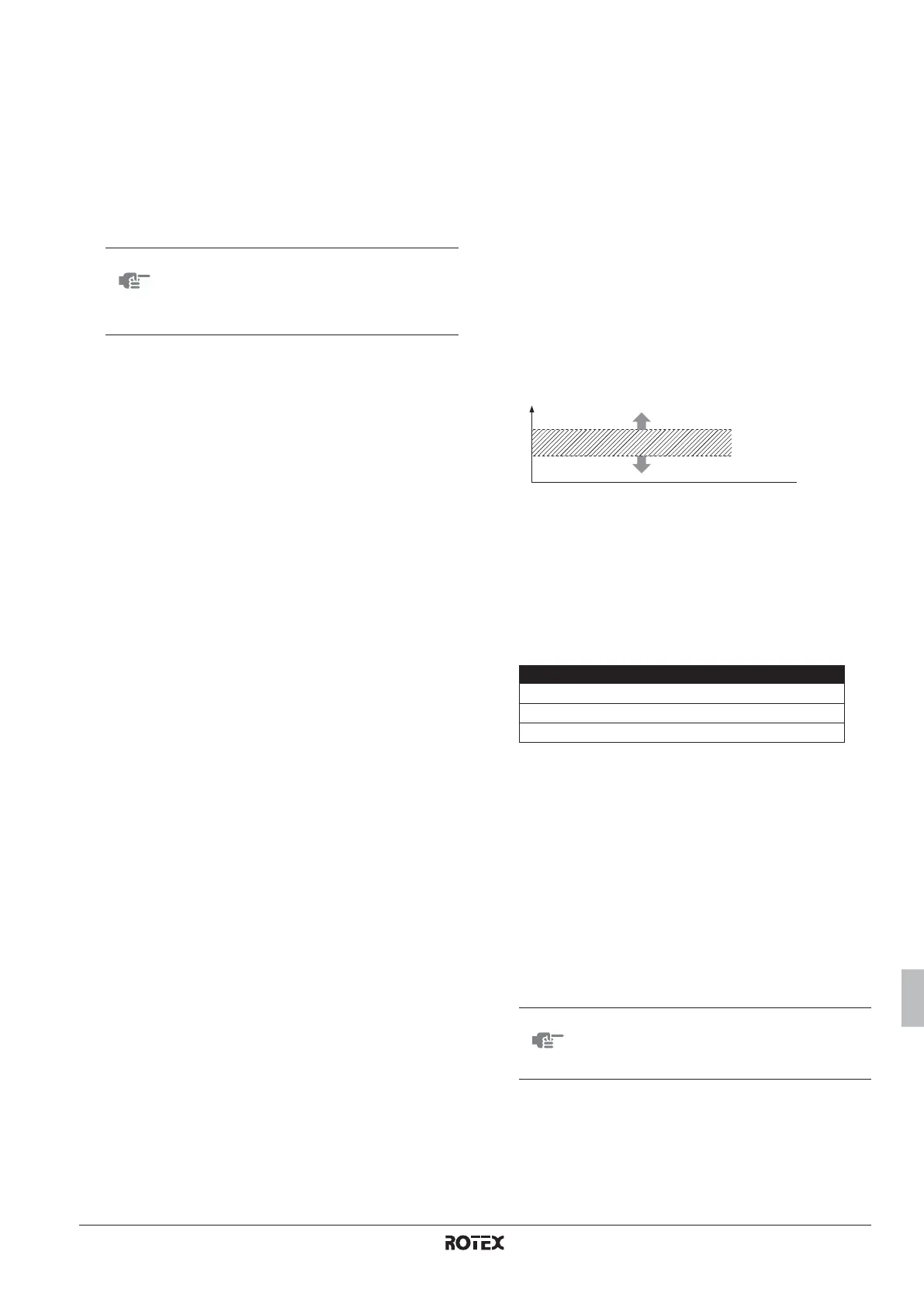

Por exemplo: [9-02]=–2°C
[A] Configuração de opção
■ [A-01] Limitação de corrente
Esta regulação proporciona a possibilidade de limitar o
consumo energético da unidade interior, da seguinte forma:
A corrente da unidade interior é limitada; como a unidade de
exterior a secunda, por consequência também reduzirá o
consumo energético. Contudo, há possibilidade de ocorrência
de condições transitórias, com maior consumo energético.
■ [A-02] Diferença de temperaturas entre a saída e o retorno de
água
A unidade foi concebida para suportar o funcionamento de um
radiador. A temperatura aconselhada de saída da água
(regulada pelo controlo remoto), para radiadores, é de 65°C. Em
tal situação, a unidade é controlada para alcançar uma
diferença de temperaturas (ΔT) de 10°C, o que significa que a
água de retorno estará a cerca de 55°C.
Conforme a instalação concreta (radiadores, ventilo-
convectores, ...) ou a situação, pode ser necessário alterar o ΔT.
Tal é possível por alteração da regulação local [A-02].
■ [A-03] Consulte a secção "Controlo com vários pontos de
regulação" na página 31.
■ [A-04] Consulte a secção "Controlo com vários pontos de
regulação" na página 31
NOTA
Antes de activar o funcionamento de emergência,
certifique-se de activar o kit de aquecedor. O
aquecedor manter-se-á em modo de emergência
até a regulação local ser reposta no valor de
fábrica [8-02]=0.
A Não é possível efectuar aquecimento do ambiente
B É possível solicitar o aquecimento do ambiente
C Área de histerese
T Temperatura ambiente
Regulação V1 Y1
[A-01]=0 (de fábrica) 23 A 13 A
[A-01]=1 18,4 A 10,4 A
[A-01]=2 15 A 8,5 A
NOTA
Para evitar corrosão excessiva das tubagens de
água da unidade, aconselha-se vivamente que
ΔT ≥10°, quando a temperatura inferior da água
puder ficar superior a 60°C.
T
20°C–2°C = 18°C
24°C–2°C = 22°C
A
B
C
