Manual de instalação
29
RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1C – 2012.06
2 Armazenamento
Ao solicitar aquecimento ambiente e aquecimento de águas
domésticas (armazenamento) em simultâneo, a água doméstica
é aquecida segundo o temporizador em execução. Depois, o
aquecimento ambiente volta a arrancar, de acordo com o
temporizador de execução. Por fim, o aquecimento de águas
domésticas voltará a arrancar face ao temporizador em
execução. Este processo prossegue até ser alcançado o ponto
de regulação de armazenamento.
Termóstato externo de ambiente
Quando se alcança a temperatura de reaquecimento, a decisão
sobre a necessidade ou não de mais aquecimento do tanque de
água quente doméstica é tomada face às condições detectadas pelo
termóstato externo de ambiente e pelos temporizadores em
execução, programados pelo instalador.
1 Reaquecimento
Ao solicitar aquecimento ambiente e aquecimento de águas
domésticas (reaquecimento) em simultâneo, a água doméstica
é aquecida até à temperatura máxima de reaquecimento.
Depois, o aquecimento ambiente volta a arrancar.

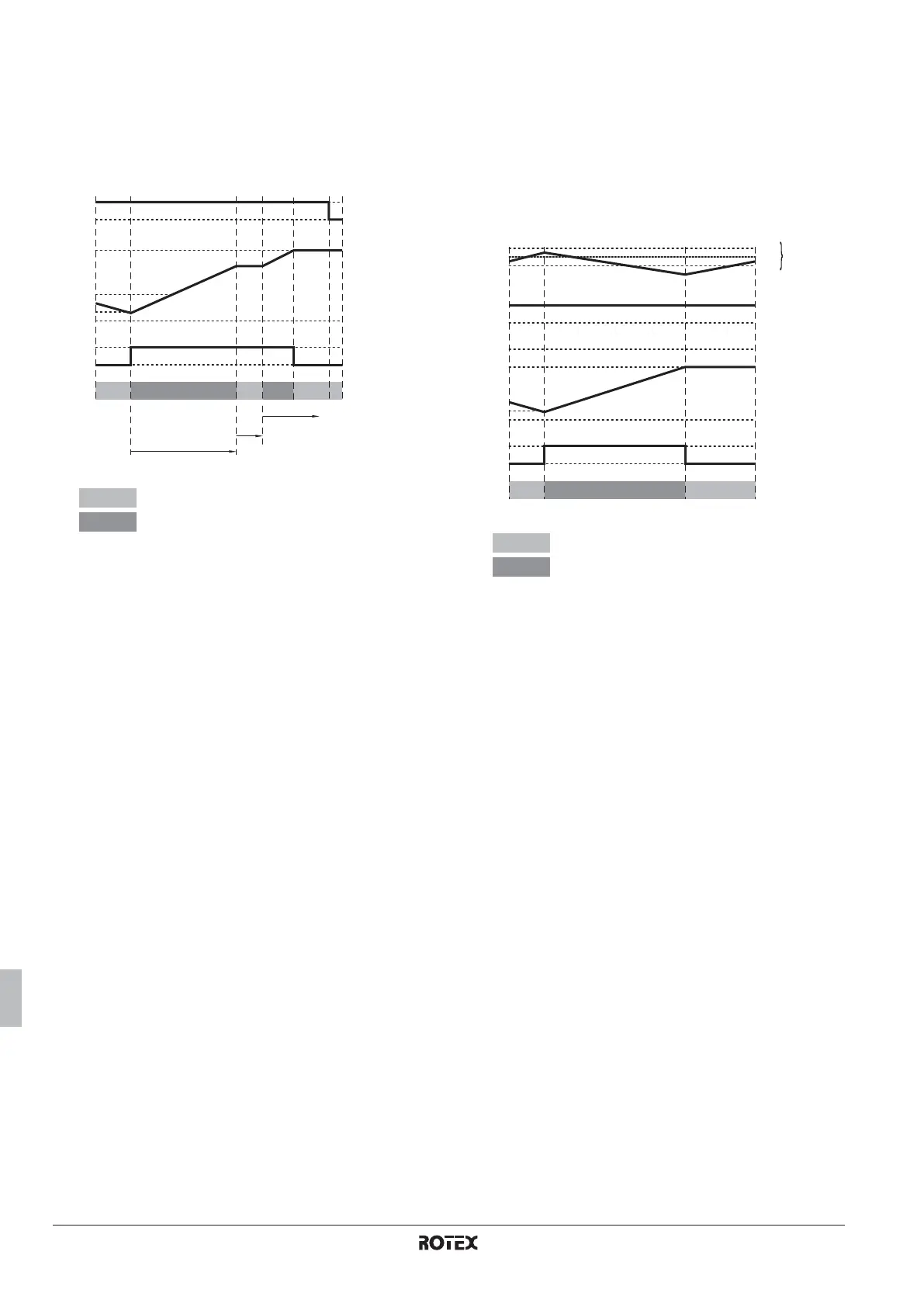

A Funcionamento
Aquecimento ambiente
Aquecimento de águas domésticas
B Pedido de activação térmica do armazenamento da água
quente doméstica
C Temperatura do tanque de água quente doméstica
D Pedido de activação térmica da saída de água
F Limite inferior de temperatura da água quente doméstica
G Limite superior de temperatura da água quente doméstica
(temperatura máxima possível de armazenamento) [b-03]
H Temperatura mínima de reaquecimento da água quente
doméstica [b-00]
J Temperatura máxima de reaquecimento da água quente
doméstica [b-01]
ON Activo
OFF Inactivo
1 Tempo mínimo de aquecimento de águas domésticas
(30 minutos iniciais [d-01])
2 Tempo mínimo de intervalo (paragem) no aquecimento
de águas domésticas (15 minutos iniciais [d-02])
3 Tempo máximo de aquecimento de águas domésticas
(30 minutos iniciais [d-01])
A
B
C
H
J
75°C
35°C
ON
G
F
OFF
D
ON
OFF
1
2
3
A Funcionamento
Aquecimento ambiente
Aquecimento de águas domésticas
B Pedido de activação térmica do reaquecimento da água
quente doméstica
C Temperatura do tanque de água quente doméstica
D Pedido de activação térmica da temperatura da divisão
E Temperatura da divisão (controlo remoto)
F Limite inferior de temperatura da água quente doméstica
G Limite superior de temperatura da água quente doméstica
(temperatura máxima possível de armazenamento) [b-03]
H Temperatura mínima de reaquecimento da água quente
doméstica [b-00]
J Temperatura máxima de reaquecimento da água quente
doméstica [b-01]
K Ponto de regulação do termóstato externo de ambiente
L Histerese ligada/desligada pelo termóstato externo de
ambiente
ON Activo
OFF Inactivo
A
B
C
H
J
L
75°C
35°C
–X°C
+X°C
ON
G
F
OFF
D
E
ON
OFF
K
