RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1C – 2012.06
Montaj kılavuzu
18

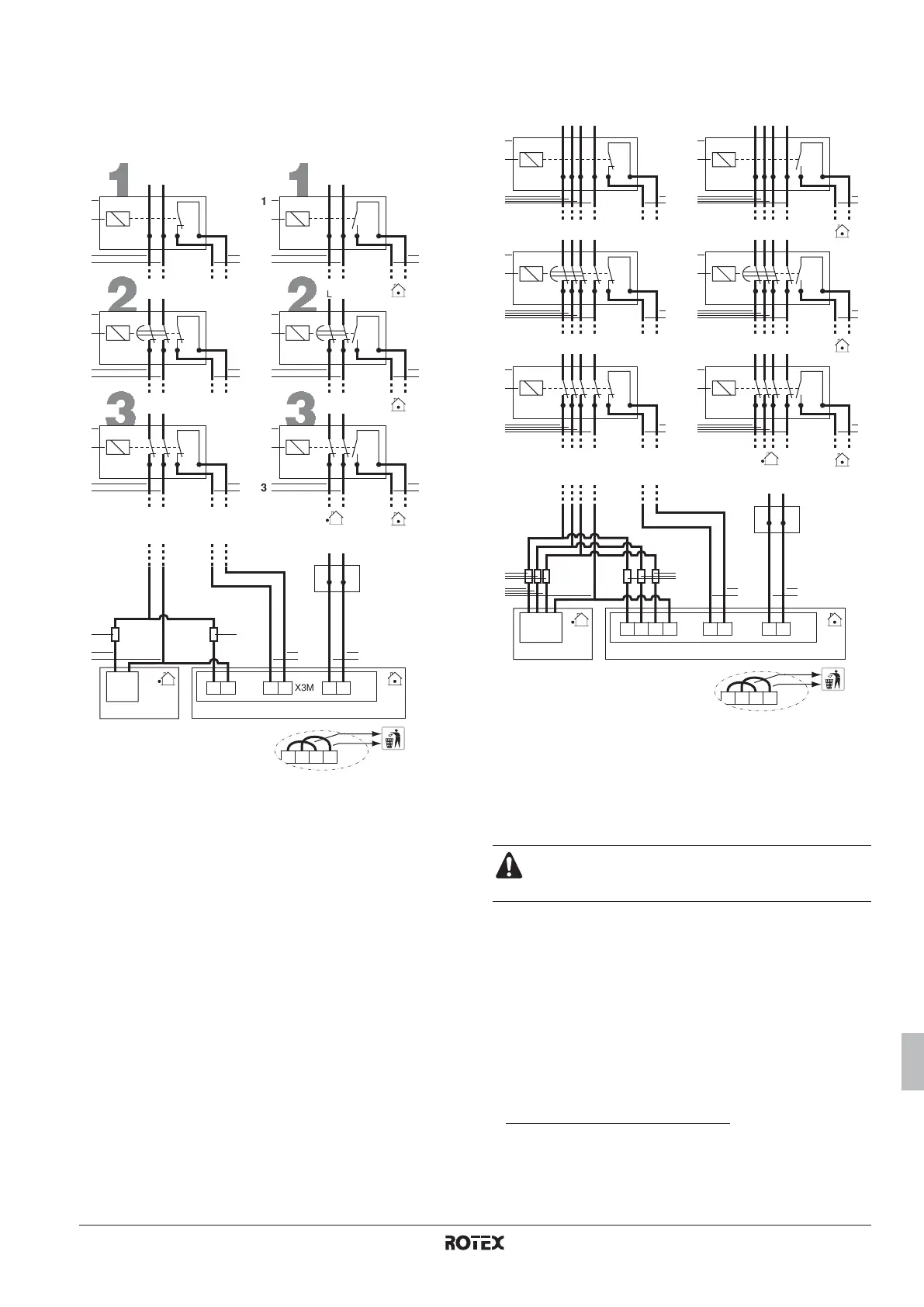

Olası indirimli elektrik tarife tipleri
Olası bağlantılar ve ekipmanı bu tür güç kaynağına bağlama
gereklilikleri aşağıdaki şekillerde gösterilmiştir:
Yalnız V1 ünite tipleri için (1~)
Yalnız Y1 ünite tipleri için (3~)
İç ve dış ünite indirimli elektrik tarifesi güç kaynağına bağlandığında,
elektrik şirketinin indirimli elektrik tarifesini kontrol eden gerilimsiz
kontak X3M'nin 7 ve 8 bağlantılarına bağlanmalıdır (yukarıdaki
şekilde gösterildiği gibi).
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [6-04]=1 olduğunda, bu kontak açılacak ve ünite
zorunlu kapama moduna girecektir
(1)
.
Elektrik şirketi tarafından indirimli elektrik tarife sinyali gönderildiği
anda parametre [6-04]=2 olduğunda, bu kontak kapanacak ve ünite
zorunlu kapama moduna girecektir
(2)
.
1 İndirimli elektrik tarifesi besleme kutusu
2 Elektrik şirketinin sinyalini kontrol eden alıcı
3 İndirimli elektrik tarifesi güç kaynağı
4 İç üniteye giden gerilimsiz kontak
5 Normal elektrik tarifesi güç kaynağı
6 Sigorta (sahadan temin edilir)
1
2
3
X3M7 8 X2M8 9X1ML N
LN
2
4
1
3 5
3
LN
2
1
43
43
LN
2
1
S1S
S1S
S1S
[6-04]=1
1
2
3
LN
2
1
3
LN
2
1
43
4 4
43
L N
LN
2
1
S1S
S1S
S1S
[6-04]=2
X2M10 118 9
66
1 İndirimli elektrik tarifesi besleme kutusu
2 Elektrik şirketinin sinyalini kontrol eden alıcı
3 İndirimli elektrik tarifesi güç kaynağı
4 İç üniteye giden gerilimsiz kontak
5 Normal elektrik tarifesi güç kaynağı
6 Sigorta (sahadan temin edilir)
İndirimli elektrik tarifesi kurulumu olması halinde, normal
elektrik tarifesi güç kaynağı bağlamadan önce X2M
üzerindeki kablo bağlantı köprülerini çıkarın.
(1) Sinyal tekrar yayınlandığında, gerilimsiz kontak kapanacak ve ünite işletimi
yeniden başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun
etkin halde bırakılması önemlidir. "Saha ayarları" sayfa 19 bölümündeki saha
ayarı "[8] Opsiyon kurulumu, [8-01]" konusuna bakın.
(2) Sinyal tekrar yayınlandığında, gerilimsiz kontak açılacak ve ünite işletimi yeniden
başlayacaktır. Bu nedenle otomatik yeniden başlatma fonksiyonunun etkin halde
bırakılması önemlidir. "Saha ayarları" sayfa 19 bölümündeki saha ayarı
"[8] Opsiyon kurulumu, [8-01]" konusuna bakın.
1
2
3
X3M7 8 X2M8 9
2
4
1
3 5
3
L1
N
2
1
L2 L3
L1
N
L2 L3
43
4
43
2
1
S1S
S1S
S1S
[6-04]=1
1
2
3
2
1
3
2
1
43
4
4
3
LN
2
1
S1S
S1S
S1S
[6-04]=2
L1 L2 X1MN X1ML3
X2M10
118 9
6
L1
N
L2 L3
L1
N
L2 L3
L1
N
L2 L3
L1
N
L2 L3
6
