■ [3-00] Düşük ortam sıcaklığı (Lo_A): düşük dış hava sıcaklığı.
■ [3-01] Yüksek ortam sıcaklığı (Hi_A): yüksek dış hava sıcaklığı.
■ [3-02] Düşük ortam sıcaklığında ayar noktası (Lo_Ti): dış hava
sıcaklığı, düşük ortam sıcaklığına (Lo_A) eşit veya onun altında
olduğunda hedef çıkış suyu sıcaklığı.
Daha soğuk dış hava sıcaklıklarında (yani, Lo_A) daha sıcak su
gerektiğinden, Lo_Ti değerinin Hi_Ti değerinden daha yüksek
olması gerektiğini unutmayın.
■ [3-03] Yüksek ortam sıcaklığında ayar noktası (Hi_Ti): dış hava
sıcaklığı, yüksek ortam sıcaklığına (Hi_A) eşit veya onun
üstünde olduğunda hedeflenen çıkış suyu sıcaklığı.
Daha sıcak dış hava sıcaklıklarında (yani, Hi_A) daha düşük
sıcaklıktaki su yeterli olacağından, Hi_Ti değerinin Lo_Ti
değerinden daha düşük olması gerektiğini unutmayın.
[4] Dezenfekte etme fonksiyonu
Bu mod, kullanım suyunu periyodik olarak belli bir sıcaklığa ısıtarak
kullanım sıcak su deposunu dezenfekte eder.
■ [4-00] Durum: dezenfekte etme fonksiyonunun AÇIK (1) veya
KAPALI (0) olduğunu belirtir.
■ [4-01] Çalışma aralığı: kullanım suyunun ısıtılması gereken
haftanın günü.
■ [4-02] Başlama zamanı: dezenfekte etme işletiminin başlatıldığı
saat
Tüm program zamanlayıcılar etkisiz hale getirilmiş olsa ve etkin bir
yeniden ısıtma fonksiyonu bulunmasa bile, bir kullanım sıcak su
deposu kurulu ve saha ayarı [4-00] AÇIK olarak ayarlı ise dezenfekte
etme fonksiyonu çalışacaktır.
Sıcaklık ayar noktaları için bkz. "[5] Otomatik gerileme ve dezenfekte
etme ayar noktası".
[5] Otomatik gerileme ve dezenfekte etme ayar noktası
Dezenfekte etme işletimi ile ilgili daha fazla bilgi için aynı zamanda
bkz. "[4] Dezenfekte etme fonksiyonu" sayfa 23.
■ [5-00] Ayar noktası: erişilecek dezenfekte etme su sıcaklığı
■ [5-01] Aralık: dezenfekte etme sıcaklık ayar noktasının ne kadar
sürdürüleceğini belirten zaman aralığı
Gerileme işletimi ile ilgili daha fazla bilgi için aynı zamanda bkz.
"[2] Otomatik gerileme fonksiyonu" sayfa 22.
■ [5-02] Çıkış suyu gerileme sıcaklığı
■ [5-03] Oda gerileme sıcaklığı
[6] Opsiyon kurulumu
■ [6-00] Kullanım sıcak su depo opsiyonu
Kullanım sıcak su deposu kurulu ise, saha ayarı vasıtasıyla
işletimi etkin kılınmalıdır. Varsayılan [6-00]=0, depo kurulu değil
demektir. Opsiyonel kullanım sıcak su deposu kurulu ise [6-00]
değerini 1 olarak ayarlayın.
■ [6-01] Harici oda termostat opsiyonu
Opsiyonel harici oda termostatı kurulu ise, saha ayarı
vasıtasıyla işletimi etkin kılınmalıdır. Varsayılan [6-01]=0, harici
oda termostatı kurulu değil demektir. Opsiyonel oda termostatı
kurulu ise [6-01] değerini 1 olarak ayarlayın.
Harici oda termostatı ısı pompasına oda sıcaklığına bağlı olarak
sadece AÇMA/KAPAMA sinyali verir. Isı pompasına sürekli geri
besleme bilgisi vermediğinden dolayı uzaktan kumandanın oda
termostat fonksiyonuna yardımcıdır. Sistemin düzgün kontrol
edilmesi ve sık AÇMA/KAPAMA yapılmasının önlenmesi için
otomatik hava durumuna bağlı ayar noktası işletiminin
kullanılması önerilir.
■ [6-02] Isıtıcı kit
Monte edildikten sonra, saha ayarını [6-02]=1 şeklinde
değiştirerek ısıtıcı kiti etkinleştirebilirsiniz.
Bu andan itibaren ısı pompa sistemi işletime karar verirken
ısıtıcı kiti hesaba katacaktır. Isıtıcı kit gerçekten çalışıyor
olduğunda, uzaktan kumandada
ısıtıcı sembolü gösterilir.
Kademe 1-2 gösterimi yoktur.
Özellikle ısıtıcı kitin test çalıştırmasıyla ilgili olarak, daha fazla
bilgi için ısıtıcı kitin montaj kılavuzuna bakın.
NOT
Eğer [3-03] değeri yanlışlıkla [3-02] değerinden daha
yüksek ayarlanırsa, her zaman [3-03] değeri
kullanılacaktır.
NOT
Eğer kullanım sıcak su deposu kurulu ise dezenfekte
etme fonksiyonu varsayılan olarak etkin durumdadır.
Dezenfekte etme fonksiyonu saha ayarları, montajcı
tarafından ulusal ve yerel düzenlemelere göre
düzenlenmelidir.

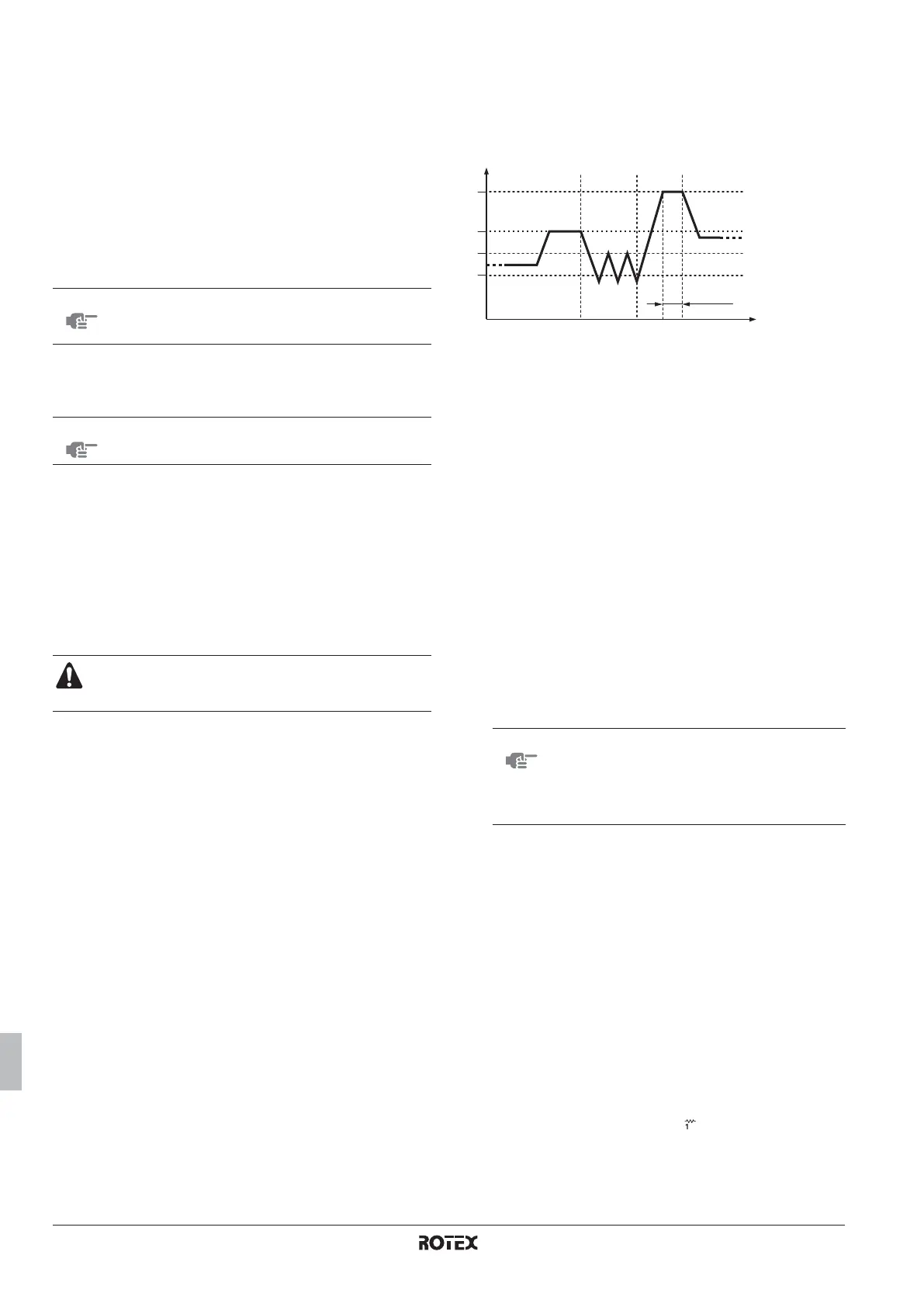

A Depolama işletimi (etkinleştirilmiş ise)
B Yeniden ısıtma işletimi (etkinleştirilmiş ise)
C Dezenfekte etme işletimi (etkinleştirilmiş ise)
Saha ayarları
D Dezenfekte etme işletim sıcaklığı [5-00] (örn. 70°C)
E Sıcak su depolama sıcaklığı [b-03] (örn. 60°C)
F Yeniden ısıtma maksimum su sıcaklığı [b-01] (örn. 45°C)
G Yeniden ısıtma minimum su sıcaklığı [b-00] (örn. 35°C)
t Zaman
T Kullanım sıcak su deposu sıcaklığı
NOT
Kullanım sıcak su deposu opsiyonu etkin
kılınırken önerilen varsayılan ayarların devreye
gireceğine dikkat edin:
■ [1-00]=1=otomatik gece depolama
■ [4-00]=1=dezenfekte etme fonksiyonu
AB C
D
E
F
G
T
t
[5-01]
