Installationsanleitung
31
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1C – 2012.06

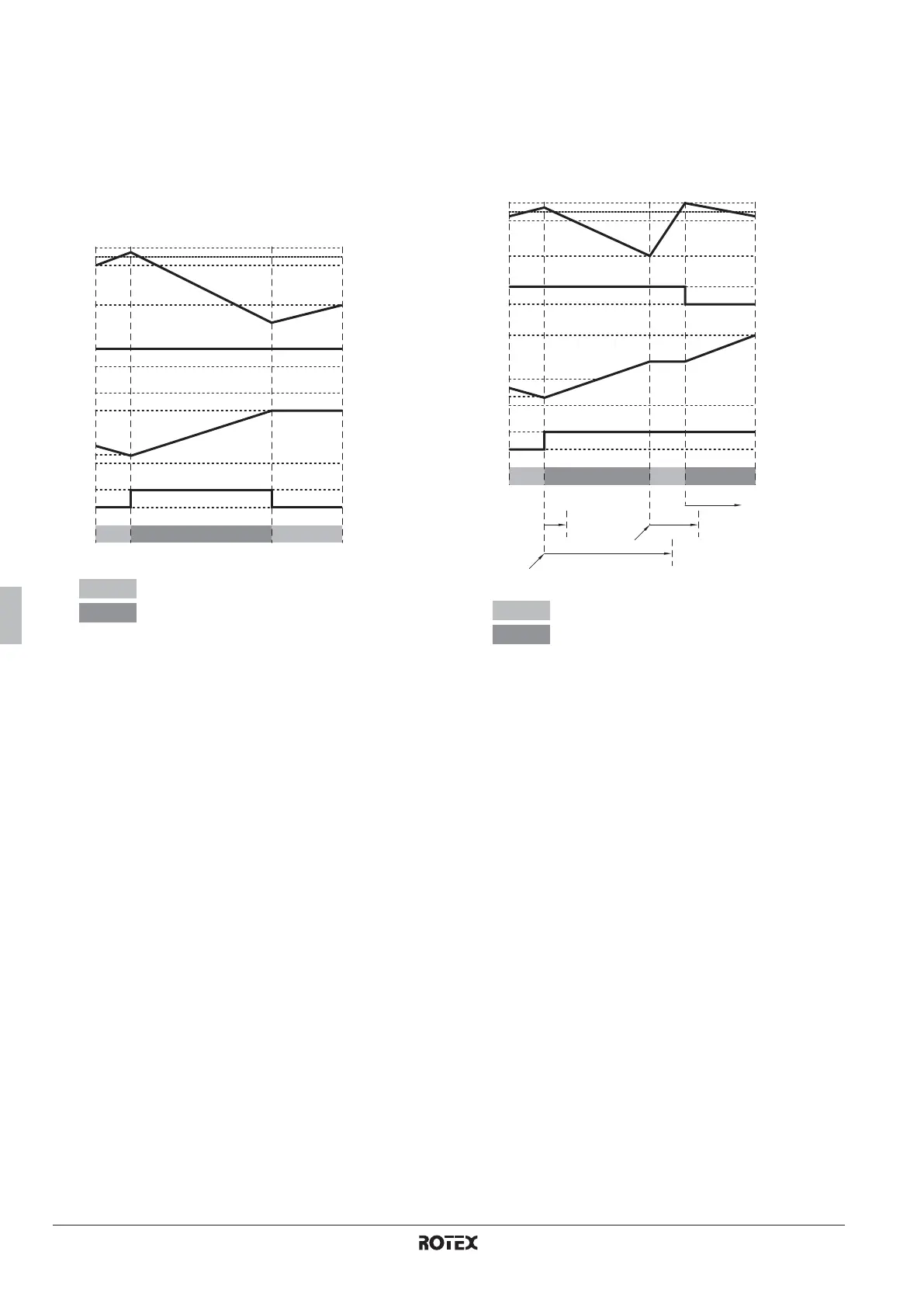

Aussteuerung der Raumtemperatur durch die Fernbedienung
Sobald im Brauchwassertank die Warmhalte-Temperatur erreicht ist,
ist ein weiteres Aufheizen des Brauchwassertanks bis zum Erreichen
der eingestellten Speicheraufheiztemperatur vom Raumthermostat
der Fernbedienung abhängig, denn die Raumtemperatur soll nicht zu
weit absinken.
1 Warmhaltebetrieb
Wird Raumheizungsbetrieb und Warmwasserbereitung (Warm-
halten) gleichzeitig angefordert, wird der Brauchwassertank so
lange beheizt, bis die Ausschalttemperatur erreicht ist. Dann
wird der Raumheizungsbetrieb wieder aufgenommen.
2 Speicherbetrieb
Bei gleichzeitiger Anforderung von Raumheizungsbetrieb und
Warmwasserbereitung (Speicherbetrieb) erfolgt die Beheizung
des Brauchwassertanks zur Warmwasserbereitung. Sobald
aber die Raumtemperatur in Bezug auf deren Sollwert um 3°C
abgesunken ist, startet der Raumheizungsbetrieb, bis die
Raumtemperatur 0,5°C über dem Sollwert liegt. Dann wird der
Betrieb zur Erhitzung des Warmwassers wieder aufgenommen,
bis der Sollwert für die Speicheraufheiztemperatur erreicht ist.
A Betrieb
Raumheizung
Warmwasserbereitung
B Thermostat-Anforderung Warmwasser-Warmhaltung
C Brauchwassertank-Temperatur
D Thermostat-Anforderung von Raumtemperatur
E Fernbedienung-Raumtemperatur
F Brauchwassertank-Minimaltemperatur
G Sollwert Speicheraufheiztemperatur (höchste mögliche
Speicheraufheiztemperatur) [b-03]
H Einschalttemperatur Brauchwasseranforderung [b-00]
J Ausschalttemperatur Brauchwasseranforderung [b-01]
K Sollwert Fernbedienung-Thermostat
ON EIN
OFF AUS
A
B
C
H
J
K
75°C
35°C
–3.0°C
–0.5°C
+0.5°C
ON
G
F
OFF
D
E
ON
OFF
A Betrieb
Raumheizung
Warmwasserbereitung
B Thermostat-Anforderung Warmwasser-Speichbetrieb
C Brauchwassertank-Temperatur
D Thermostat-Anforderung von Raumtemperatur
E Fernbedienung-Raumtemperatur
F Brauchwassertank-Minimaltemperatur
G Sollwert Speicheraufheiztemperatur (höchste mögliche
Speicheraufheiztemperatur) [b-03]
H Einschalttemperatur Brauchwasseranforderung [b-00]
J Ausschalttemperatur Brauchwasseranforderung [b-01]
K Sollwert Fernbedienung-Thermostat
ON EIN
OFF AUS
1 Mindestlaufzeit Brauchwasserbetrieb
(anfangs 10 Minuten [d-00])
(a)
(a) Der Wert für die Mindestlaufzeit des Betriebs gilt nur dann, wenn die
Raumtemperatur um mehr als 3°C unter dem Sollwert liegt und der
Sollwert J erreicht ist.
2 Maximallaufzeit Brauchwasserbetrieb
(anfangs 30 Minuten [d-01])
(b)
(b) Der Wert für die Maximallaufzeit des Betriebs gilt nur dann, wenn die
Raumtemperatur um mehr als 0,5°C unter dem Sollwert liegt und der
Sollwert J erreicht ist.
3 Wiedereinschaltsperre Brauchwasserbetrieb
(anfangs 15 Minuten [d-02])
4 Kein gleichzeitiger Betrieb
5 Timer für Starten der Warmwasserbereitung
6 Timer für Starten des Raumheizungsbetriebs
A
B
C
H
J
K
75°C
35°C
–3.0°C
–0.5°C
+0.5°C
ON
G
F
OFF
D
E
ON
OFF
1 3
2
4
6
5
