Manual de instalare
12
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1C – 2012.06
■ Executaţi lucrările de tubulatură aşa cum este descris la
capitolul "Lucrările de racordare a tubulaturii" la pagina 13.
■ Umpleţi sistemul cu apă aşa cum este descris la capitolul
"Încărcarea apei" la pagina 15.
■ Executaţi lucrările de cablare electrică aşa cum este descris la
capitolul "Cablajul electric" la pagina 16.
■ Pentru a etanşa complet carcasa, astupaţi orificiile prestabilite
cu chit sau materiale de izolare (pregătite la faţa locului).
■ Executaţi verificările premergătoare punerii în funcţiune aşa cum
este descris la capitolul "Punerea în funcţiune şi configurarea" la
pagina 20.

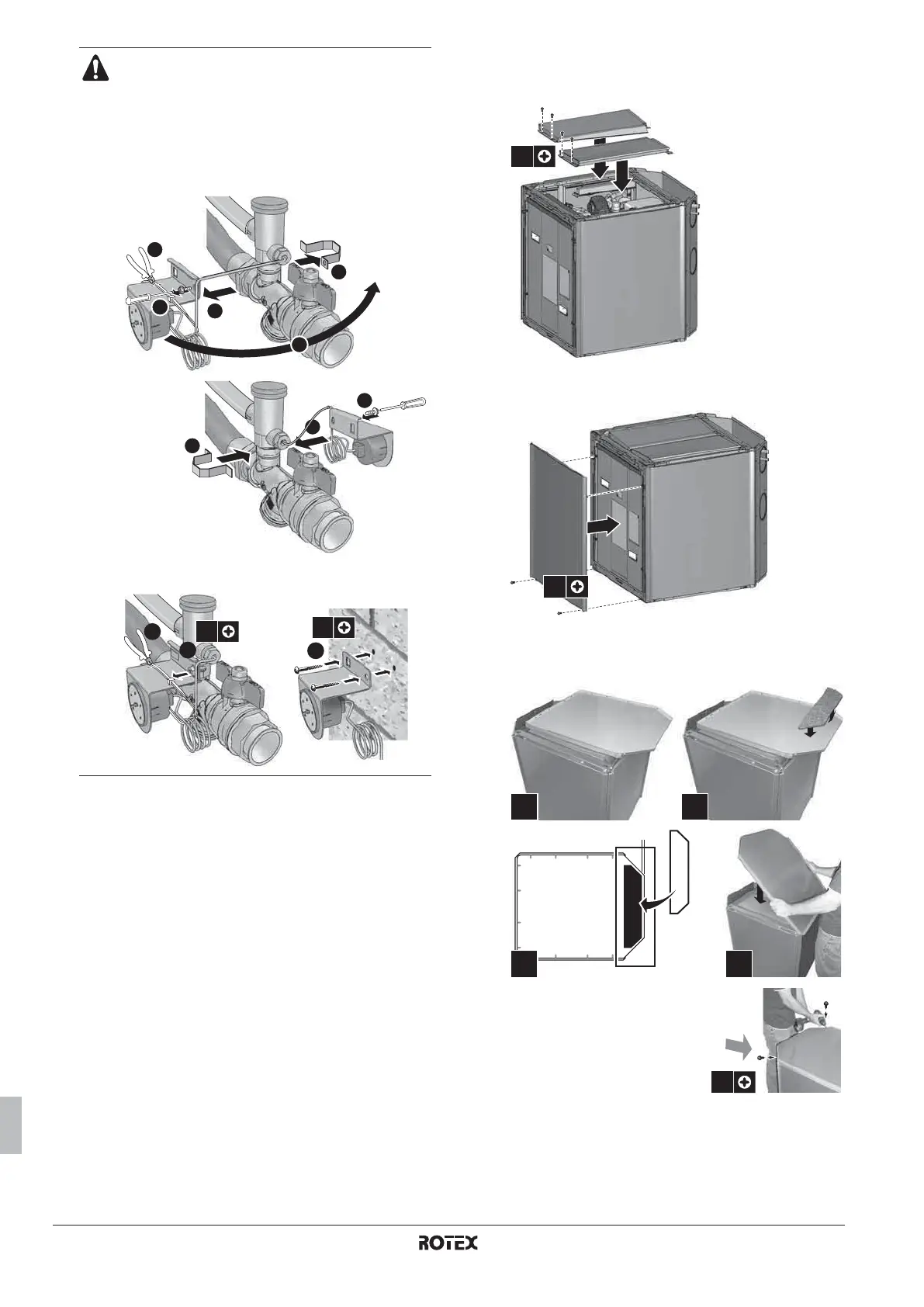

■ Închideţi unitatea
1 Fixaţi panoul superior pe unitate cu şuruburile
corespunzătoare.
2 Fixaţi la loc pe unitate panoul frontal şi panourile laterale
decorative rămase cu şuruburile corespunzătoare.
3 Lipiţi izolaţia plăcii superioare (accesoriu) pe interiorul
panoului decorativ superior în conformitate cu figura de mai
jos.
4 Fixaţi panoul decorativ superior
pe unitate utilizând şuruburile
corespunzătoare. În cazul în
care este instalat un rezervorul
de apă caldă (opţional),
consultaţi manualul de instalare
a rezervorului de apă menajeră
caldă.
Este foarte importantă menţinerea bunei vizibilităţi a
manometrului. Poziţia manometrului poate fi
modificată aşa cum este prezentat în figura de mai
jos. Aveţi grijă ca tubul capilar să nu vină în contact cu
muchiile ascuţite şi preveniţi pe cât posibil îndoirea
tubului capilar.
■ Modificaţi poziţia manometrului când tubulatura
este pe partea stângă a unităţii
■ Montarea manometrului pe perete (cele
2 şuruburi se procură la faţa locului).
2
5
1
3
3
4
5
6
2
3
1
1x
2x
4x
2x
5 mm
3 4
1 2
2x
