Section 2 – SR-2 Hardware Description

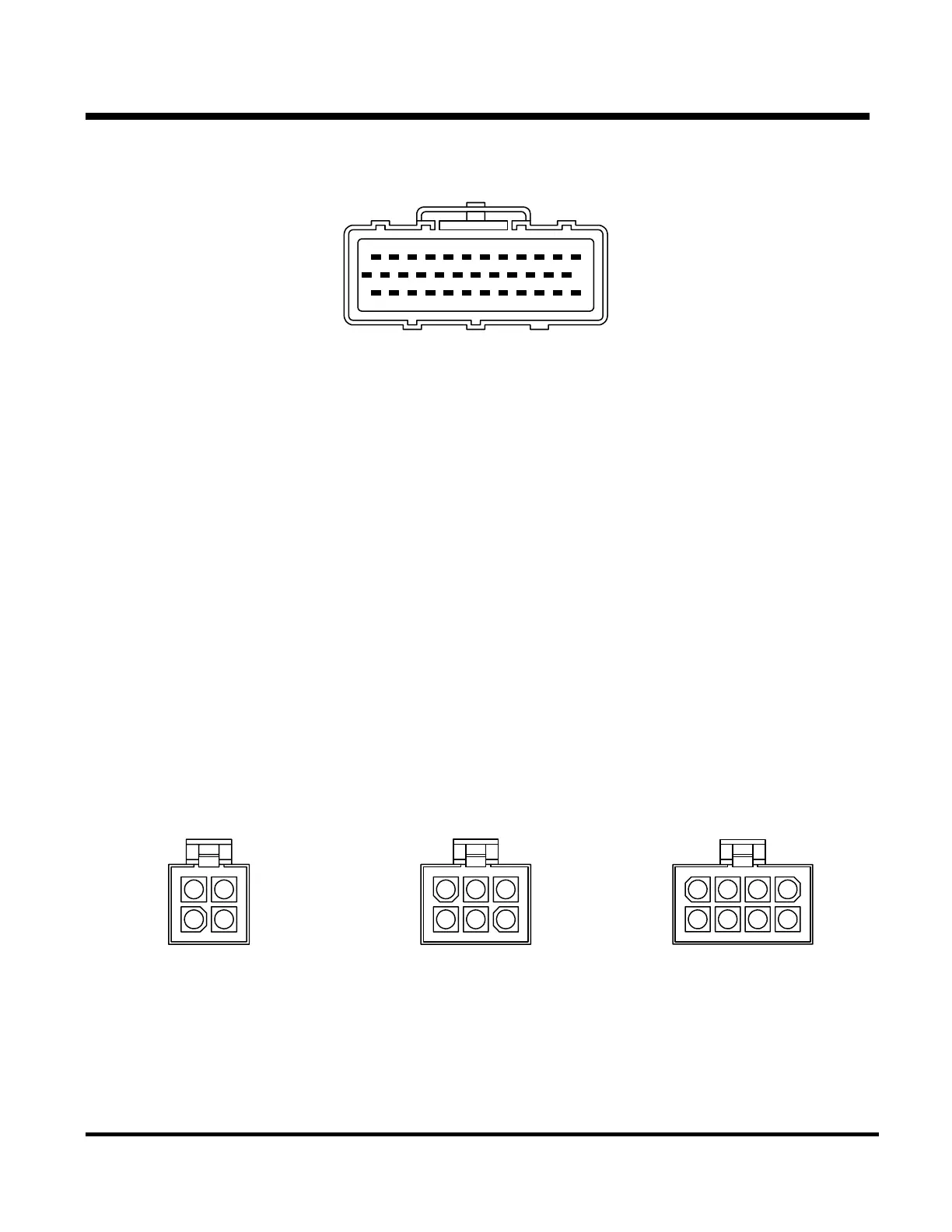

J7 Interface Board Harness Connector – shown from pin side
112
13
24
2536
J6 - Electric Connector – arranged by pin number
Pin # Wire # Description
1 7E-01 To 7EA terminal on phase select module (PSM)
2 EOL-01 To normally closed contact pin 95 on overload relay (OLR)
3 8-01 To 8 terminal on phase select module (PSM)
4 CHHV To chassis ground
5 ER-01 To ER terminal on phase select module (PSM)
6 26E-01 Power to heater contactor (HC)
J8 - Remote Light Connector – arranged by pin number
Pin # Wire # Description
1 ALM-01 To white wire on remote light option
2 8FC-01 To red wire on remote light option
3 ALPC-01 To black wire on remote light option
4 8FC-02 Option Power
Mini Mate-N-Lok Harness Connectors – shown from pin side of harness connector
2
3
1
4
4 Pin Connectors
123
456
6 Pin Connectors
1234
5
678
8 Pin Connectors
2-17
