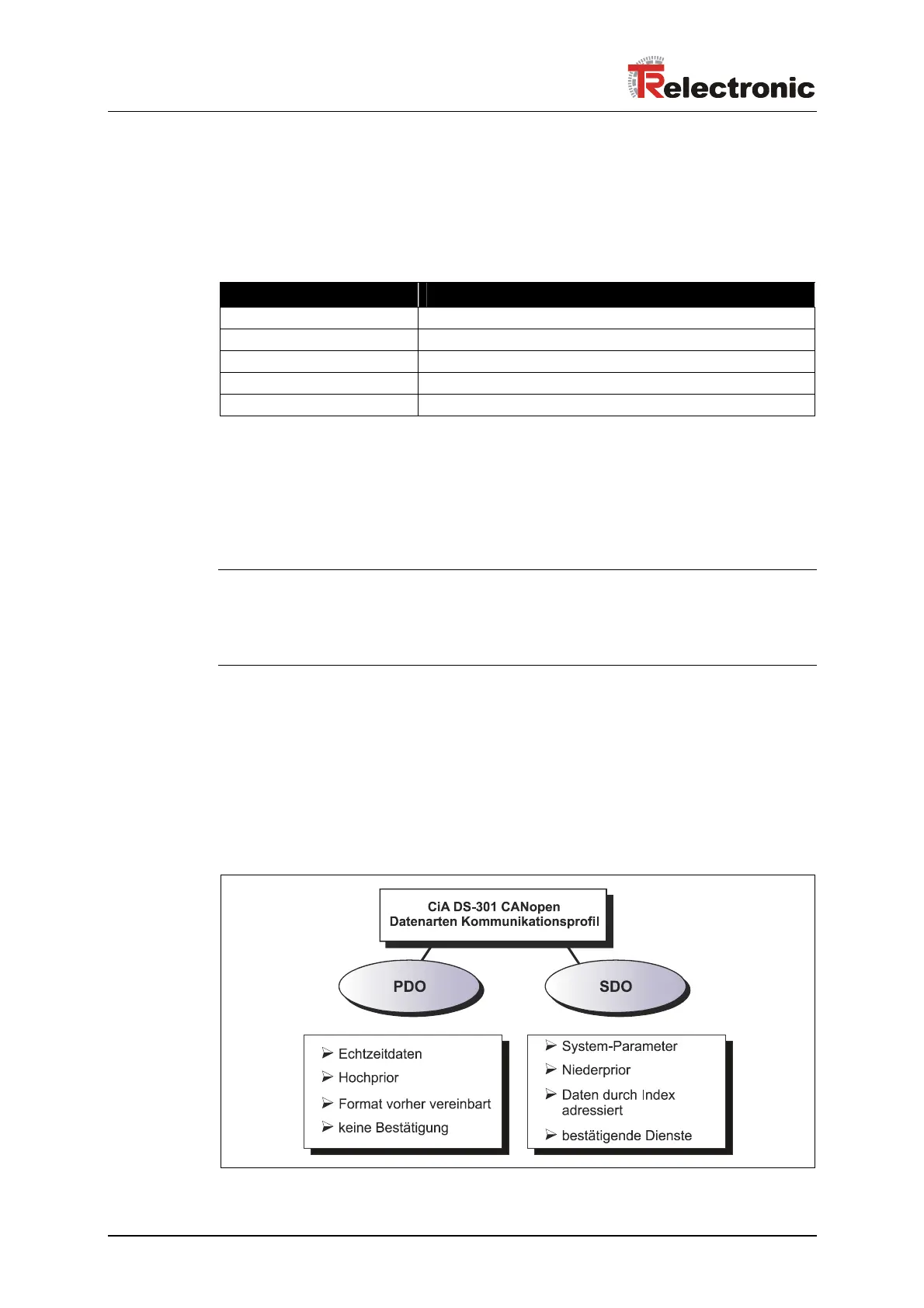

4.5 Objektverzeichnis
Das Objektverzeichnis strukturiert die Daten eines EtherCAT-Gerätes in einer
übersichtlichen tabellarischen Anordnung. Es enthält sowohl sämtliche
Geräteparameter als auch alle aktuellen Prozessdaten, die damit auch über das SDO
zugänglich sind.
Index (hex) Objekt
0x0000-0x0FFF
Datentyp Definitionen
0x1000-0x1FFF
CoE Kommunikations-Profilbereich (CiA DS-301)
0x2000-0x5FFF
Herstellerspezifischer-Profilbereich
0x6000-0x9FFF
Geräte-Profilbereich (CiA DS-406)
0xA000-0xFFFF
Reserviert
Abbildung 6: Aufbau des Objektverzeichnisses
4.6 Prozess- und Service-Daten-Objekte
Prozess-Daten-Objekt (PDO)
Prozess-Daten-Objekte managen den Prozessdatenaustausch, z.B. die zyklische
Übertragung des Positionswertes.
Service-Daten-Objekt (SDO)
Service-Daten-Objekte managen den Parameterdatenaustausch, z.B. das azyklische
Ausführen der Presetfunktion.
Für Parameterdaten beliebiger Größe steht mit dem SDO ein leistungsfähiger
Kommunikationsmechanismus zur Verfügung. Hierfür wird zwischen dem
Konfigurationsmaster und den angeschlossenen Geräten ein Servicedatenkanal für
Parameterkommunikation ausgebildet. Die Geräteparameter können mit einem
einzigen Telegramm-Handshake ins Objektverzeichnis der Geräte geschrieben
werden bzw. aus diesem ausgelesen werden.
Wichtige Merkmale von SDO und PDO
Abbildung 7: Gegenüberstellung von PDO/SDO-Eigenschaften
