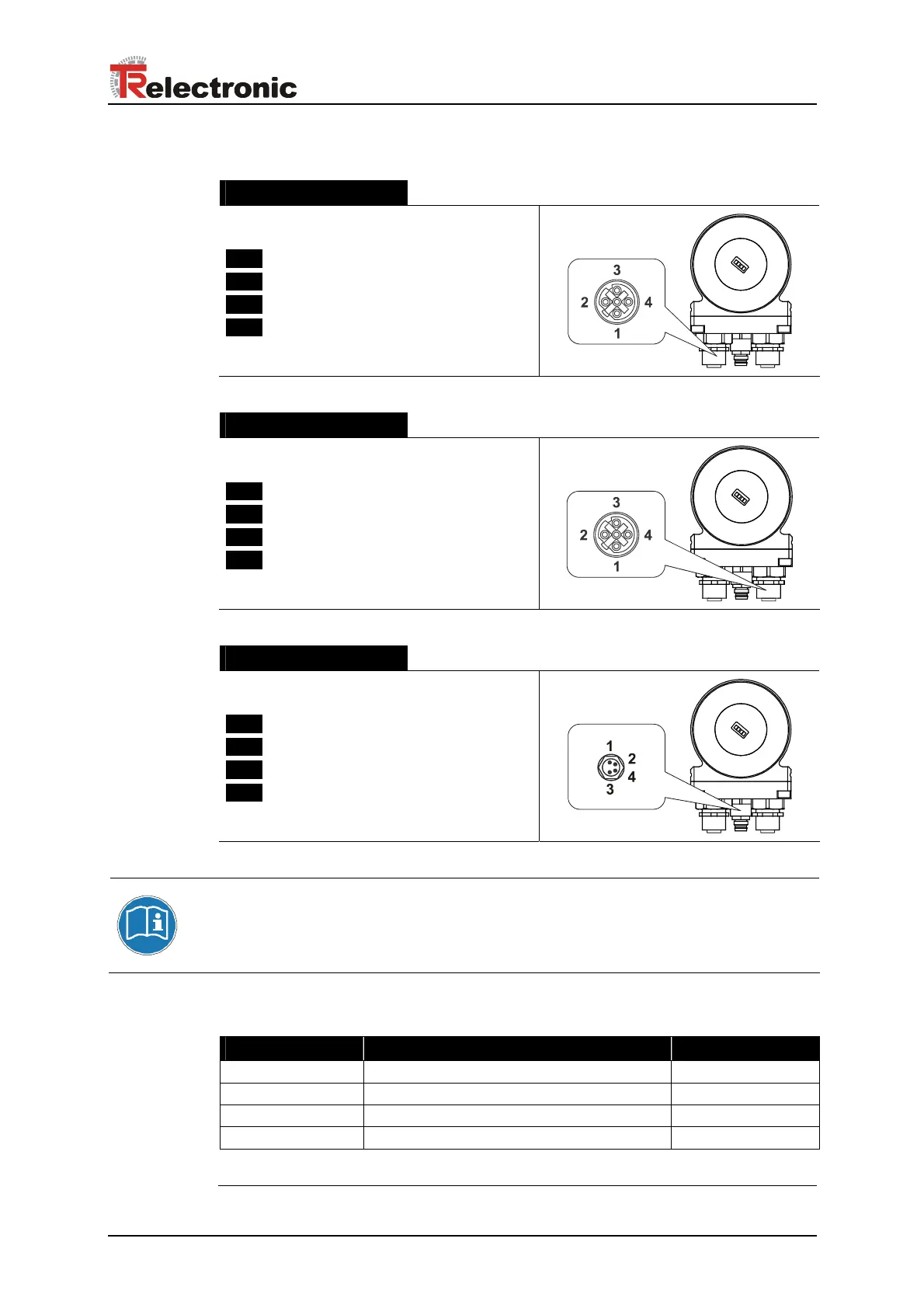

5.1 Anschluss
PORT-IN
Flanschdose M12x1-4 pol. D-kodiert
Pin 1 TxD+, Sendedaten +
Pin 2 RxD+, Empfangsdaten +
Pin 3 TxD–, Sendedaten –
Pin 4 RxD–, Empfangsdaten –
PORT-OUT
Flanschdose M12x1-4 pol. D-kodiert
Pin 1 TxD+, Sendedaten +
Pin 2 RxD+, Empfangsdaten +
Pin 3 TxD–, Sendedaten –
Pin 4 RxD–, Empfangsdaten –
Versorgung
Flanschstecker M8x1-4 pol.
Pin 1 11 – 27 V DC
Pin 2
1)
TRWinProg+
Pin 3 GND, 0 V
Pin 4
1)
TRWinProg–
Für die Versorgung sind paarweise verdrillte und geschirmte Kabel zu
verwenden !
Die Schirmung ist großflächig auf das Gegensteckergehäuse aufzulegen!
Bestellangaben zur Ethernet Flanschdose M12x1-4 pol. D-kodiert
Hersteller Bezeichnung Bestell-Nr..:
Binder Series 825 99-3729-810-04
Phoenix Contact SACC-M12MSD-4CON-PG 7-SH (PG 7) 15 21 25 8
Phoenix Contact SACC-M12MSD-4CON-PG 9-SH (PG 9) 15 21 26 1
Harting
HARAX
®
M12-L
21 03 281 1405
1)
Für Servicezwecke, z.B. Softwareupdate
