Inbetriebnahme
© TR-Electronic GmbH 2008, All Rights Reserved Printed in the Federal Republic of Germany
Page 30 of 119 TR - ECE - BA - DGB - 0069 - 02 11/17/2009
6.2 Bus-Statusanzeige
Das EtherCAT-Mess-System ist mit drei grünen Diagnose-LEDs ausgestattet.

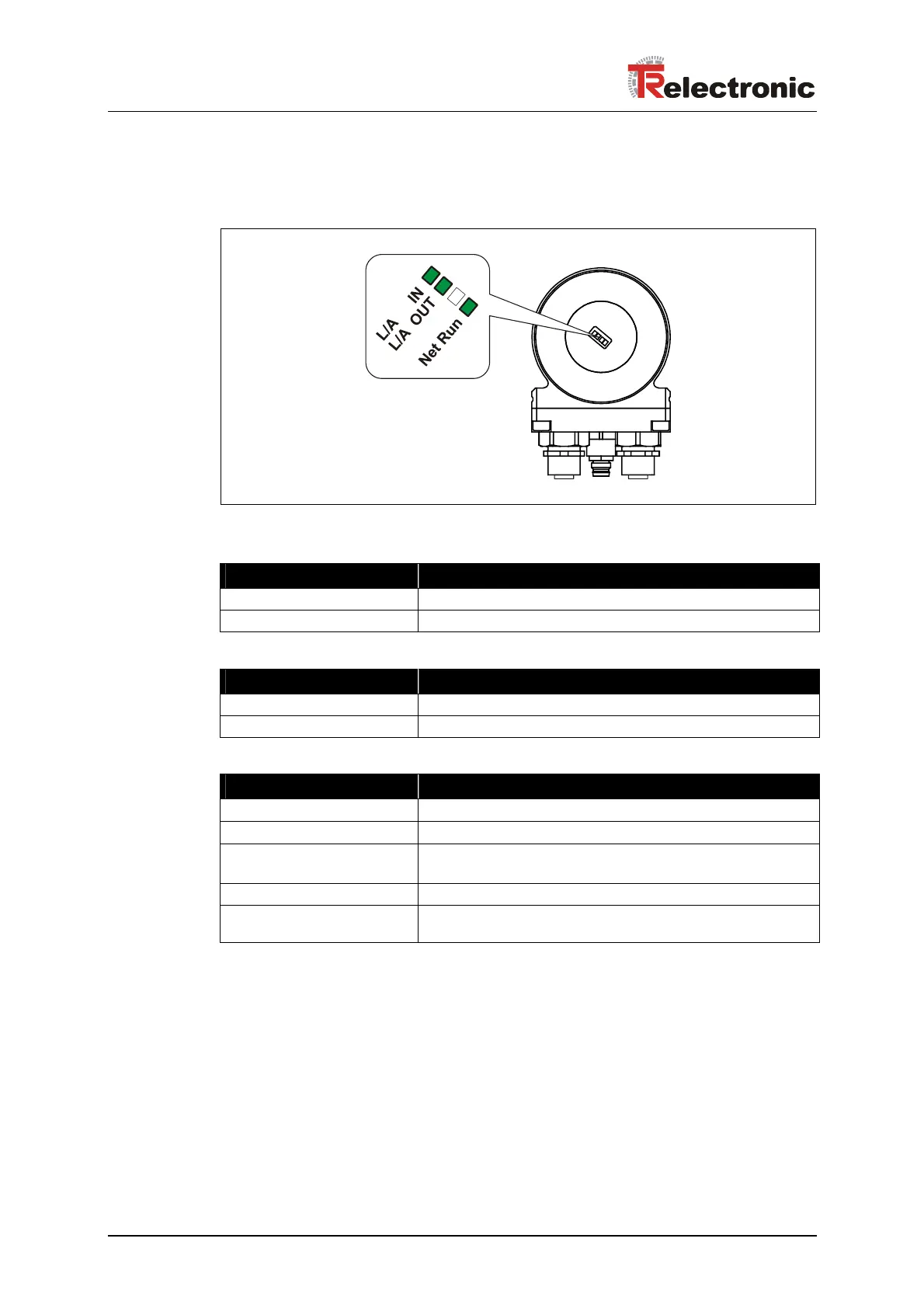

Abbildung 9: EtherCAT Diagnose-LEDs
Link / Activity IN - LED Beschreibung
ON = Link Ethernet Verbindung hergestellt
Flickering = Data Activity Datenübertragung RxD
Link / Activity OUT - LED Beschreibung
ON = Link Ethernet Verbindung hergestellt
Flickering = Data Activity Datenübertragung TxD
Net Run - LED EtherCAT Zustandsmaschine
OFF
Gerät befindet sich im INIT Zustand
Blinking, 2.5 Hz
Gerät befindet sich im PRE-OPERATIONAL Zustand
Single Flash,
200 ms ON / 1000 ms OFF
Gerät befindet sich im SAFE-OPERATIONAL Zustand
ON
Gerät befindet sich im OPERATIONAL Zustand
Flickering, 10 Hz
Gerät befindet sich im Bootvorgang, INIT Zustand noch
nicht erreicht
Entsprechende Maßnahmen im Fehlerfall siehe Kapitel „Optische Anzeigen“,
Seite 54.
