T/div(s/div) 2.5k 6.25k 12.5k 25k 62.5k 125k 250k 625k 1.25M 2.5M
*1
6.25M
*1
500ps 500GS/s 2.5k 1250GS/s 6.25k 2500GS/s 12.5k 2500GS/s 12.5k 2500GS/s 12.5k 2500GS/s 12 . 5 k 2500GS/s 12.5k 2500GS/s 12.5k 2500GS/s 12.5 k 2500GS/s 12.5k
1ns 250GS/s 2.5k 625GS/s 6.25k 1250GS/s 12.5k 2500GS/s 25k 2500GS/s 25k 2500GS/s 2 5 k 2500 GS/s 25k 2500GS/s 25k 2500GS/s 25k 2500GS/s 25k
2ns 125GS/s 2.5k 312.5GS/s 6.25k 625GS/s 12.5k 1250GS/s 25k 2500GS/s 50k 2500GS/s 50k 2500GS/s 50k 2500GS/s 50k 2500 GS/s 50k 2500GS/s 50k
5ns 50GS/s 2.5k 125GS/s 6.25k 250GS/s 12.5k 500GS/s 25k 1250GS/s 62.5k 2500GS/s 125k 2500GS/s 125k 2500GS/s 125k 2500GS/s 12 5 k 2500GS/s 125k
10ns 25GS/s 2.5k 62.5GS/s 6.25k 125GS/s 12.5k 250GS/s 25k 625GS/s 62.5k 1250GS/s 125k 2500GS/s 250k 2500GS/s 250k 2500GS/s 250k 2500GS/s 25 0 k
20ns 12.5GS/s 2.5k 31.25GS/s 6.25k 62.5GS/s 12.5k 125GS/s 25k 312.5GS/s 62.5k 625GS/s 125k 1250GS/s 250k 2500G S/s 500k 2500GS/s 500k 2500GS/s 500k
50ns 5GS/s 2.5k 12.5GS/s 6.25k 25GS/s 12.5k 50GS/s 25k 125GS/s 62.5k 250GS/s 125k 500GS/s 250k 1250GS/s 625k 2500GS/s 1.25M 2500GS/s 1.25M
100ns 2.5GS/s 2.5k 6.25GS/s 6.25k 12.5GS/s 12.5k 25GS/s 25k 62.5GS/s 62.5k 125GS/s 125k 250GS/s 250k 625GS/s 625k 1250GS/s 1.25M 2500GS/s 2.5M
200ns 1.25GS/s 2.5k 2.5GS/s 5k 6.25GS/s 12.5k 12.5GS/s 25k 31.25GS/s 62.5k 62.5GS/s 125k 125GS/s 250k 312.5GS/s 625k 625GS/s 1.25M 1250GS/s 2.5M
500ns 500MS/s 2.5k 1.25GS/s 6.25k 2.5GS/s 12.5k 5GS/s 25k 12.5GS/s 62.5k 25GS/s 125k 50GS/s 250k 125GS/s 625k 250GS/s 1.25M 500GS/s 2.5M
1us 250MS/s 2.5k 625MS/s 6.25k 1.25GS/s 12.5k 2.5GS/s 25k 6.25GS/s 62.5k 12.5GS/s 125k 25GS/s 250k 62.5GS/s 625k 125GS/s 1.25M 250GS/s 2.5M
2us 125MS/s 2.5k 312.5MS/s 6.25k 625MS/s 12.5k 1.25GS/s 25k 2.5Gps 50k 6.25GS/s 125k 12.5GS/s 250k 31.25GS/s 625k 62.5GS/s 1.25M 125GS/s 2.5M
5us 50MS/s 2.5k 125MS/s 6.25k 250MS/s 12.5k 500MS/s 25k 1.25GS/s 62.5k 2.5GS/s 125k 5GS/s 250k 12.5GS/s 625k 25GS/s 1.25M 50GS/s 2.5M
10us 25MS/s 2.5k 62.5MS/s 6.25k 125MS/s 12.5k 250MS/s 25k 625MS/s 62.5k 1.25GS/s 125k 2.5GS/s 250k 6.25GS/s 625k 12.5GS/s 1.25M 25GS/s 2.5M
20us 12.5MS/s 2.5k 31.25MS/s 6.25k 62.5MS/s 12.5k 125MS/s 25k 312.5MS/s 62.5k 625MS/s 125k 1.25GS/s 250k 2.5Gps 500k 6.25GS/s 1.25M 12.5GS/s 2.5M
50us 5MS/s 2.5k 12.5MS/s 6.25k 25MS/s 12.5k 50MS/s 25k 125MS/s 62.5k 250MS/s 125k 500MS/s 250k 1.25GS/s 625k 2.5GS/s 1.25M 5GS/s 2.5M
100us 2.5MS/s 2.5k 6.25MS/s 6.25k 12.5MS/s 12.5k 25MS/s 25k 62.5MS/s 62.5k 125MS/s 125k 250MS/s 250k 625MS/s 625k 1.25GS/s 1.25M 2.5GS/s 2.5M
200us 1.25MS/s 2.5k 3.125MS/s 6.25k 6.25MS/s 12.5k 12.5MS/s 25k 31.25MS/s 62.5k 62.5MS/s 125k 125MS/s 250k 312.5MS/s 625k 625MS/s 1.25M 1.25GS/s 2.5M
500us 500kS/s 2.5k 1.25MS/s 6.25k 2.5MS/s 12.5k 5MS/s 25k 12.5MS/s 62.5k 25MS/s 125k 50MS/s 250k 125MS/s 625k 250MS/s 1.25M 500MS/s 2.5M
1ms 250kS/s 2.5k 625kS/s 6.25k 1.25MS/s 12.5k 2.5MS/s 25k 6.25MS/s 62.5k 12.5MS/s 125k 25MS/s 250k 62.5MS/s 625k 125MS/s 1.25M 250MS/s 2.5M
2ms 125kS/s 2.5k 312.5kS/s 6.25k 625kS/s 12.5k 1.25MS/s 25k 3.125MS/s 62.5k 6.25MS/s 125k 12.5MS/s 250k 31.25MS/s 625k 62.5MS/s 1.25M 125MS/s 2.5M
5ms 50kS/s 2.5k 125kS/s 6.25k 250kS/s 12.5k 500kS/s 25k 1.25MS/s 62.5k 2.5MS/s 125k 5MS/s 250k 12.5MS/s 625k 25MS/s 1.25M 50MS/s 2.5M
10ms 25kS/s 2.5k 62.5kS/s 6.25k 125kS/s 12.5k 250kS/s 25k 625kS/s 62.5k 1.25MS/s 125k 2.5MS/s 250k 6.25MS/s 625k 12.5MS/s 1.25M 25MS/s 2.5M
20ms 12.5kS/s 2.5k 31.25kS/s 6.25k 62.5kS/s 12.5k 125kS/s 25k 312.5kS/s 62.5k 625kS/s 125k 1.25MS/s 250k 3.125MS/s 625k 6.25MS/s 1.25M 12.5MS/s 2.5M
50ms 5kS/s 2.5k 12.5kS/s 6.25k 25kS/s 12.5k 50kS/s 25k 125kS/s 62.5k 250kS/s 125k 500kS/s 250k 1.25MS/s 625k 2.5MS/s 1.25M 5MS/s 2.5M
100ms 2.5kS/s 2.5k 6.25kS/s 6.25k 12.5kS/s 12.5k 25kS/s 25k 62.5kS/s 62.5k 125kS/s 125k 250kS/s 250k 625kS/s 625k 1.25MS/s 1.25M 2.5MS/s 2.5M
200ms 1.25kS/s 2.5k 3.125kS/s 6.25k 6.25kS/s 12.5k 12.5kS/s 25k 31.25kS/s 62.5k 62.5kS/s 125k 125kS/s 250k 312.5kS/s 625k 625kS/s 1.25M 1.25MS/s 2.5M
500ms 500S/s 2.5k 1.25k 6.25k 2.5kS/s 12.5k 5kS/s 25k 12.5kS/s 62.5k 25kS/s 125k 50kS/s 250k 125kS/s 625k 250kS/s 1.25M 500kS/s 2.5M
1s 250S/s 2.5k 625S/s 6.25k 1.25kS/s 12.5k 2.5kS/s 25k 6.25kS/s 62.5k 12.5kS/s 125k 25kS/s 250k 62.5kS/s 625k 125kS/s 1.25M 250kS/s 2.5M
2s 125S/s 2.5k 312.5S/s 6.25k 625S/s 12.5k 1.25kS/s 25k 31.25kS/s 62.5k 6.25kS/s 125k 12.5kS/s 250k 31.25kS/s 625k 62.5kS/s 1.25M 125kS/s 2.5M
5s 50S/s 2.5k 125S/s 6.25k 250S/s 12.5k 500S/s 25k 1.25kS/s 62.5k 2.5kS/s 125k 5kS/s 250k 12.5kS/s 625k 25kS/s 1.25M 50kS/s 2.5M
10s
50S/s 5k
62.5S/s 6.25k 125S/s 12.5k 250S/s 25k 625S/s 62.5k 1.25kS/s 125k 2.5kS/s 250k 6.25kS/s 625k 12.5kS/s 1.25M 25kS/s 2.5M
20s
50S/s 10k 50S/s 10k
62.5S/s 12.5k 125S/s 25k 312.5S/s 62.5k 625S/s 125k 1.25kS/s 250k 31.25kS/s 625k 6.25kS/s 1.25M 12.5kS/s 2.5M
50s
50S/s 25k 50S/s 25k 50S/s 25k
50S/s 25k 125kS/s 62.5k 250S/s 125k 500S/s 250k 1.25kS/s 625k 2.5kS/s 1.25M 5kS/s 2.5M
Interpolation ON (Max: 1.25GS/s)
Interpolation
Italics: Minimum sample rate is set at 50 S/s. Record length settings are by reservation.
DL9040/DL9040L/DL9140/DL9140L: Interleave mode OFF, High resolution mode ON
Bold: Expanded interpolation or expanded repetitive sampling (variable record length)
Envelope mode available
Roll mode available
*1 Maximum record length in high resolution mode is 1.25 MW with the DL9040/DL9140/DL9240 and 2.5 MW with the DL9040L/DL9140L/DL9240L.
Interpolation or repetitive sampling (when repetitive sampling mode is ON)

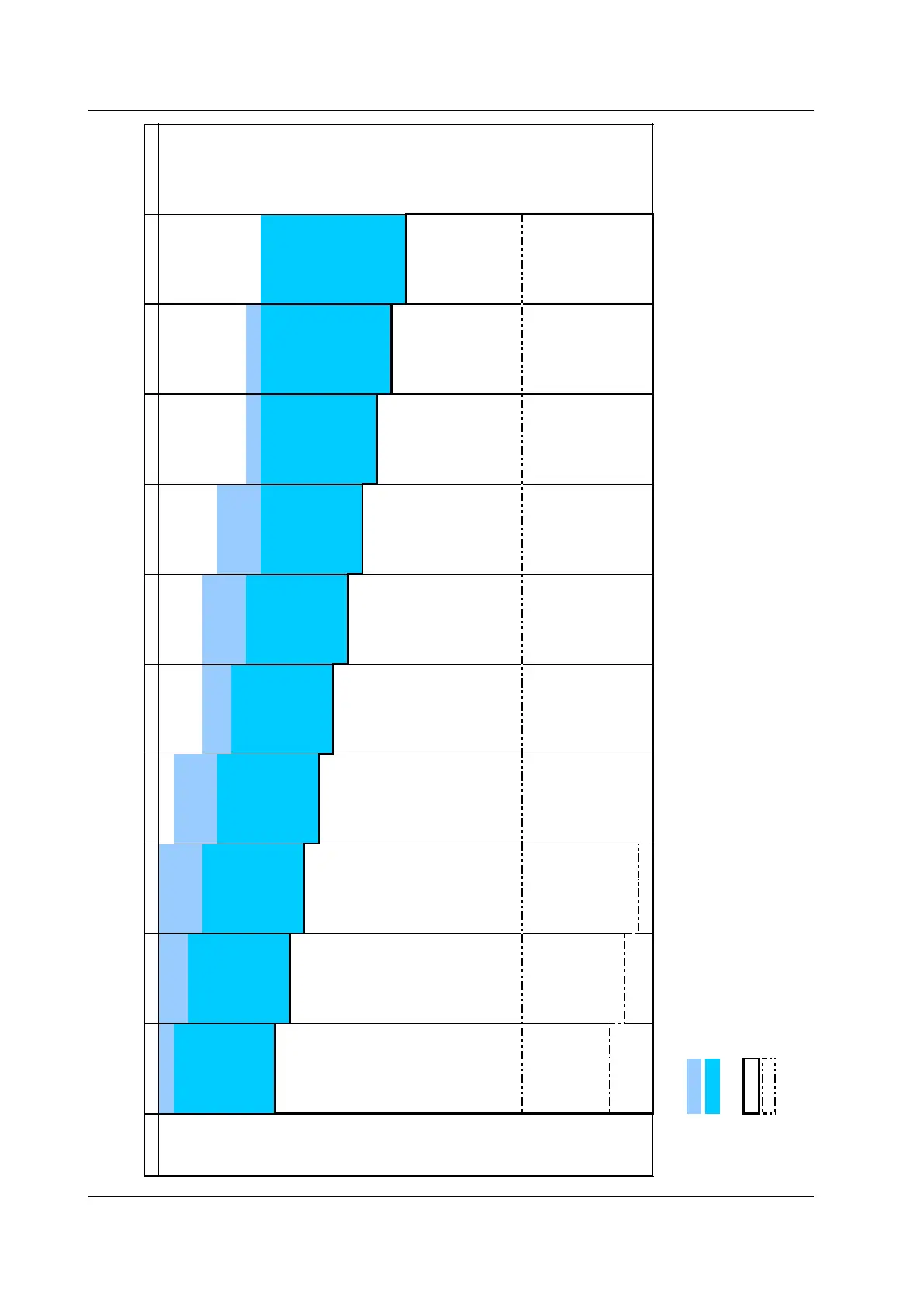

Appendix 1 Relationship between the Time Axis Setting, Sample Rate and Record Length
