Blackmagic Micro Studio Camera 4K G2 - Page 1104

Collegamento SDI

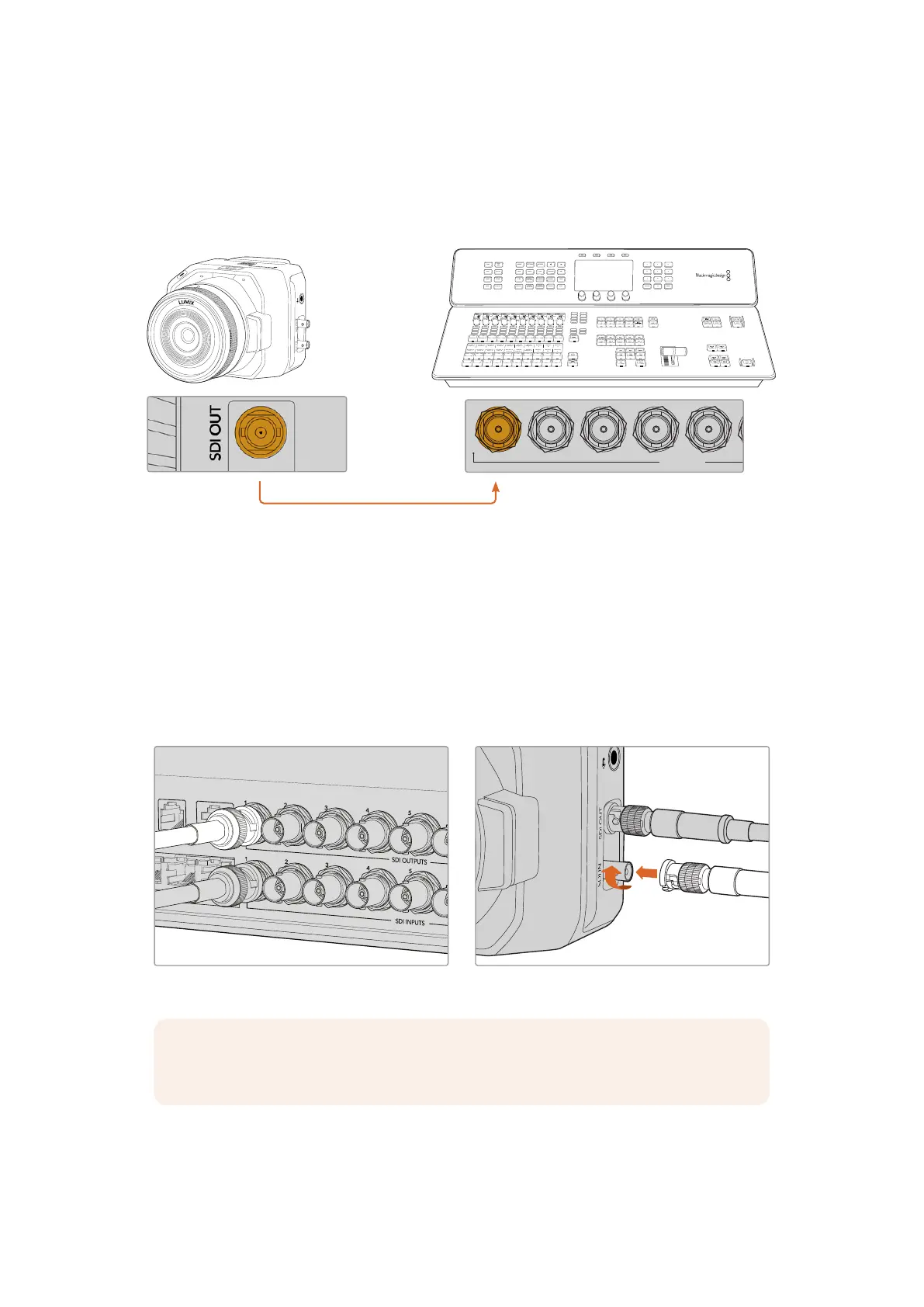

Collega l’uscita SDI di Blackmagic Micro Studio Camera 4K G2 all’ingresso SDI corrispondente
dello switcher ATEM, ad esempio ATEM SDI Television Studio HD8 ISO.
FTB
ON AIR
OFF
REC
STOP
GRAB
STILL
SWITCH
DSK 1
TIE
DSK 2
TIE
DSK 1
CUT
DSK 2
CUT
DSK 1
AUTO
DSK 2
AUTO
AUX 1
AUX 2
M/V
PVW
PGM
8
4
7
3
6
2
5
1
ON
KEY 4
KEY 3
ON
KEY 2
ON
STING
ARM
WIPE
DVE
MIX
AUTO
CUT
DIP
KEY 1
ON
BKGD
MACRO
SHIFT
SHIFT
PREV
TRANS
Studio A
Cam 1
Studio A
Cam 2
Studio A
Cam 3
Studio A
Cam 4
Studio A
Cam 5
Media
Player 1
Media
Player 2
Replay
1
Replay
2
Remote
1
Studio A
Cam 1
Studio A
Cam 2
Studio A
Cam 3
Studio A
Cam 4
Studio A
Cam 5
Media
Player 1
Media
Player 2
Replay
1
Replay
2
Remote
1
CALL
DIM
CANS
TALK
PGM
MIX
MUTE
FTB
WIPE
DVE
COLOR
TALK
MIX
SETTINGS
KEYERS
HOME
STINGER
DIP
MACRO
BORDER
AUDIO
AUX
SPKR
STUDIO
MEDIA
PLAYERS
SUPER
SOURCE
CAMERA
CONTROL
7
5
6
4
2
3
1
ENTER
9
8
0
RESET
MSTR
<BNK
ALT
BNK>
MSTR
<BNK
ALT
BNK>
COMP
GATE
LIM
CAM
LEVEL
EQ
PAN
EXP
SOLO
SEL
SOLO
SEL
SOLO
SEL
SOLO
SEL
SOLO
SEL
SOLO
SEL
SOLO
SEL
SOLO
SEL
SOLO
SEL
SOLO
SEL
ATEM Television Studio HD8 ISO
Blackmagic Micro Studio
Camera 4K G2
CH 1 CH 2
PUSH PUSH
USE ONLY WITH A 250V FUSE
USB
REMOTE TALKBACK
B
USB
A
12-30V 6A
REF OUT TIMECODE OUT
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
REF IN TIMECODE IN
MADI OUT
MADI IN
AUX 1 PROGRAM
AUX 2 MULTIVIEW MULTIVIEW CONTROL OUT STUDIO OUT STEREO INETHERNET SDI INPUTS ANALOG AUDIO IN TALKBACK
SDI OUTPUTS
L L
R R R
L
PUSH
Nelle configurazioni con collegamento SDI, i dati di tally e di controllo camera ritornano alla
camera tramite un segnale SDI di ritorno dedicato.
Collegare il segnale SDI di ritorno
Il segnale SDI di ritorno contiene i dati di tally e di controllo camera, ma anche i segnali di
timecode e di riferimento.
Per abilitarlo collega una delle uscite SDI dello switcher ATEM all’ingresso SDI della camera.
Senon ci sono uscite di programma disponibili, usa una delle uscite ausiliarie. Alcuni switcher
ATEM offrono uscite di programma aggiuntive per collegare diverse camere. Gli switcher ATEM
Constellation permettono di usare una qualsiasi delle uscite per il ritorno di programma.
Collega l’uscita SDI dello switcher all’ingresso SDI della camera
NOTA Tutte le uscite trasportano i dati di controllo camera, tranne quelle multiview e
quelle convertite in risoluzione minore.
1104Configurazione iniziale
