Conectar via SDI

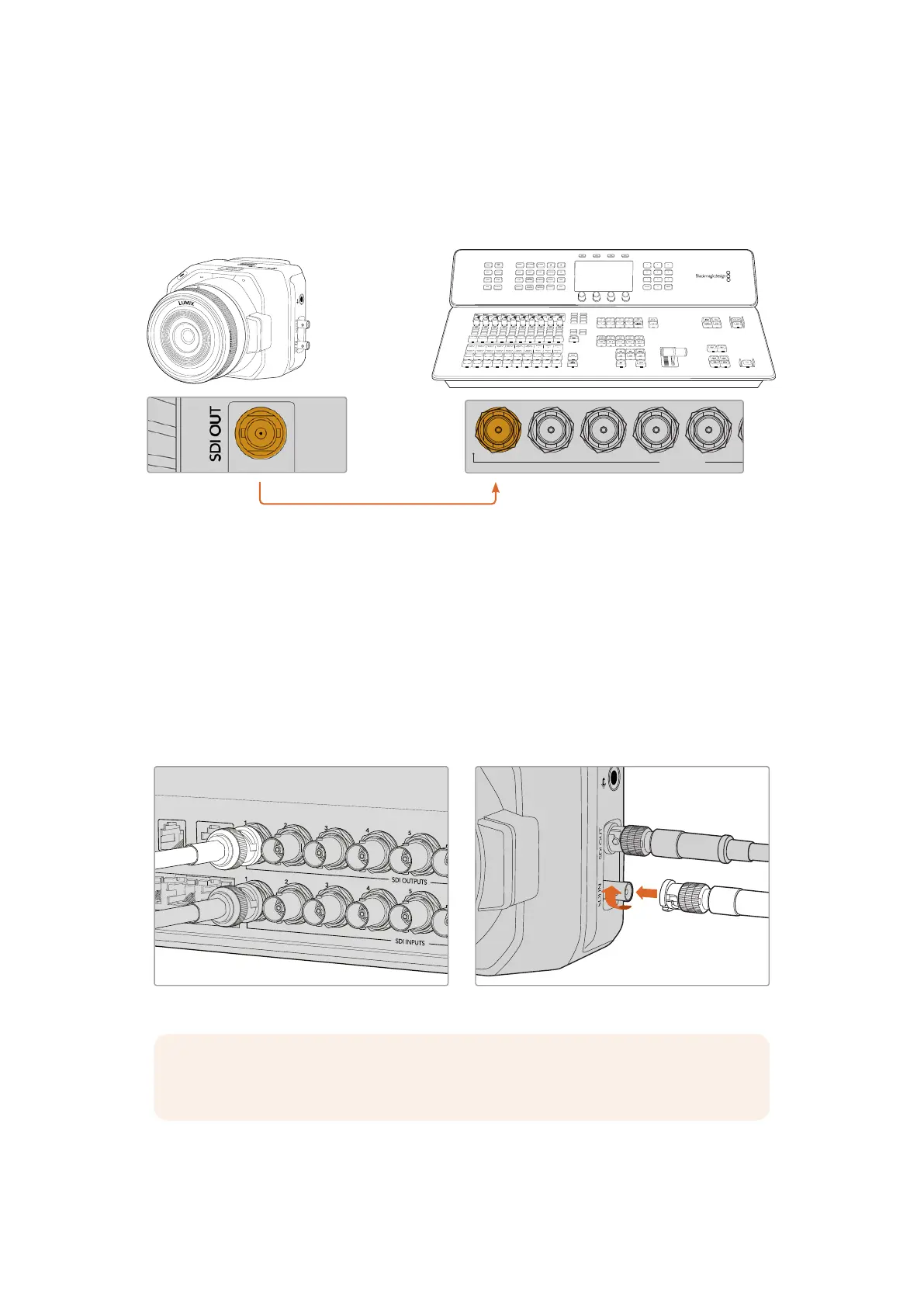

Conecte a saída SDI da Blackmagic Micro Studio Camera 4K G2 à entrada SDI correspondente no
switcher ATEM, por exemplo, o ATEM Television Studio HD8 ISO.
FTB
ON AIR
OFF
REC
STOP
GRAB
STILL
SWITCH
DSK 1
TIE
DSK 2
TIE
DSK 1
CUT
DSK 2
CUT
DSK 1
AUTO
DSK 2
AUTO
AUX 1
AUX 2
M/V
PVW
PGM
8
4
7
3
6
2
5
1
ON
KEY 4
KEY 3
ON
KEY 2
ON
STING
ARM
WIPE
DVE
MIX
AUTO
CUT
DIP
KEY 1
ON
BKGD
MACRO
SHIFT
SHIFT
PREV
TRANS
ATEM Television Studio HD8 ISO
Blackmagic
Micro Studio Camera 4K G2
CH 1 CH 2
PUSH
PUSH
USE ONLY WITH A 250V FUSE
USB
REMOTE TALKBACK
B
USB
A
12-30V 6A
REF OUT TIMECODE OUT
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
REF IN TIMECODE IN
MADI OUT
MADI IN
AUX 1 PROGRAM
AUX 2 MULTIVIEW MULTIVIEW CONTROL OUT STUDIO OUT STEREO INETHERNET SDI INPUTS ANALOG AUDIO IN TALKBACK
SDI OUTPUTS
L L
R R R
L
PUSH
Quando for conectada via SDI, os dados de sinalização e controle de câmera são reenviados à
câmera usando um feed de retorno SDI separado.
Conectar o Feed de Retorno SDI
O retorno SDI inclui dados de sinalização e controle de câmera, além de sinais
de código de tempo e referência.
Para conectar o feed de retorno SDI, conecte qualquer uma das saídas SDI do switcher ATEM à
entrada SDI da sua câmera. Se não houver saídas de programa suficientes, você pode usar
qualquer uma das saídas auxiliares. Alguns switchers ATEM têm saídas de programa adicionais para
garantir que você tenha saídas suficientes para várias câmeras. Em switchers ATEM Constellation, o
retorno de programa pode ser configurado para qualquer uma das saídas do switcher.
Conecte a saída SDI do switcher à entrada SDI da sua câmera.
OBSERVAÇÃO Todas as saídas transmitem dados de controle de câmera, exceto as
saídas de multivisualização e as saídas com conversão descendente.
1241Primeiros Passos
