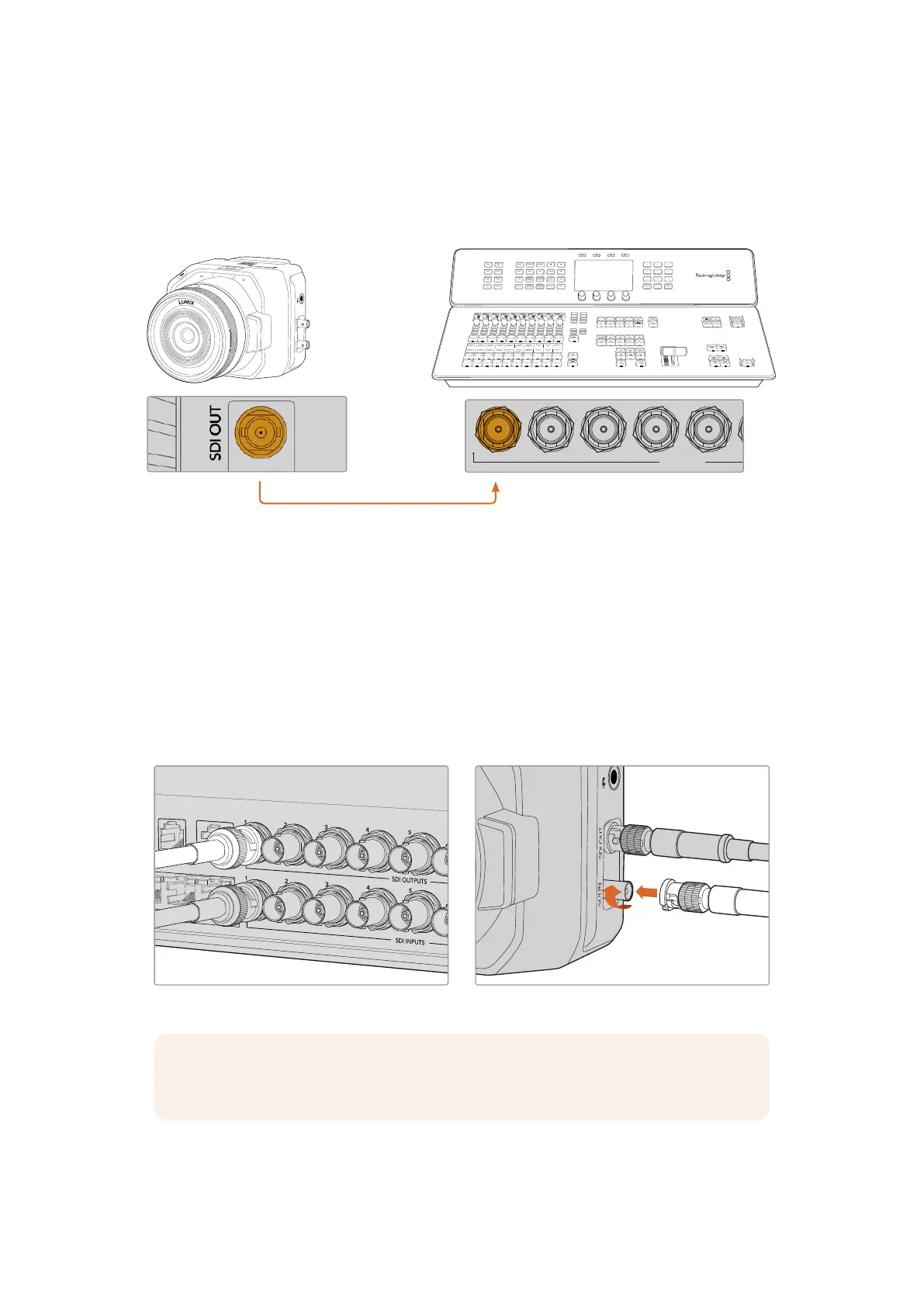

Podłączanie przez SDI
Podłącz wyjście SDI kamery Blackmagic Micro Studio 4K G2 do odpowiedniego wejścia SDI w
mikserze ATEM, na przykład ATEM Television Studio HD8 ISO.
FTB
ON AIR
OFF
REC
STOP
GRAB
STILL
SWITCH
DSK 1
TIE
DSK 2
TIE
DSK 1
CUT
DSK 2
CUT
DSK 1
AUTO
DSK 2
AUTO
AUX 1
AUX 2
M/V
PVW
PGM
8
4
7
3
6
2
5
1
ON
KEY 4
KEY 3
ON
KEY 2
ON
STING
ARM
WIPE
DVE
MIX
AUTO
CUT
DIP
KEY 1
ON
BKGD
MACRO
SHIFT
SHIFT
PREV
TRANS
ATEM Television Studio HD8 ISO
Blackmagic
Micro Studio Camera 4K G2
CH 1 CH 2
PUSH
PUSH
USE ONLY WITH A 250V FUSE
USB
REMOTE TALKBACK
B
USB
A
12-30V 6A
REF OUT TIMECODE OUT
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
REF IN TIMECODE IN
MADI OUT
MADI IN
AUX 1 PROGRAM
AUX 2 MULTIVIEW MULTIVIEW CONTROL OUT STUDIO OUT STEREO INETHERNET SDI INPUTS ANALOG AUDIO IN TALKBACK
SDI OUTPUTS
L L
R R R
L
PUSH
W przypadku podłączenia przez SDI, dane tally i sterowania kamerą są przesyłane z powrotem
do kamery za pomocą oddzielnego sygnału zwrotnego SDI.
Podłączanie sygnału zwrotnego SDI
Sygnał zwrotny SDI zawiera tally, dane sterujące kamerą oraz sygnały kodu czasowego
i referencyjne.
Aby podłączyć sygnał zwrotny SDI, podłącz dowolne wyjście SDI miksera ATEM do wejścia
SDI kamery. Jeśli nie ma wystarczającej liczby wyjść programowych, można użyć któregoś z
wyjść pomocniczych. Niektóre miksery ATEM posiadają dodatkowe wyjścia programowe, aby
zapewnić wystarczającą liczbę wyjść dla wielu kamer. Na mikserach ATEM Constellation sygnał
zwrotny programu może być ustawiony na dowolne wyjście miksera.
Podłącz wyjście SDI miksera do wejścia SDI kamery
UWAGA Wszystkie wyjścia przenoszą dane sterujące kamerą, z wyjątkiem wyjść
multiview i wszelkich wyjść konwertowanych w dół.
1515Rozpoczęcie pracy
