Підключення через SDI

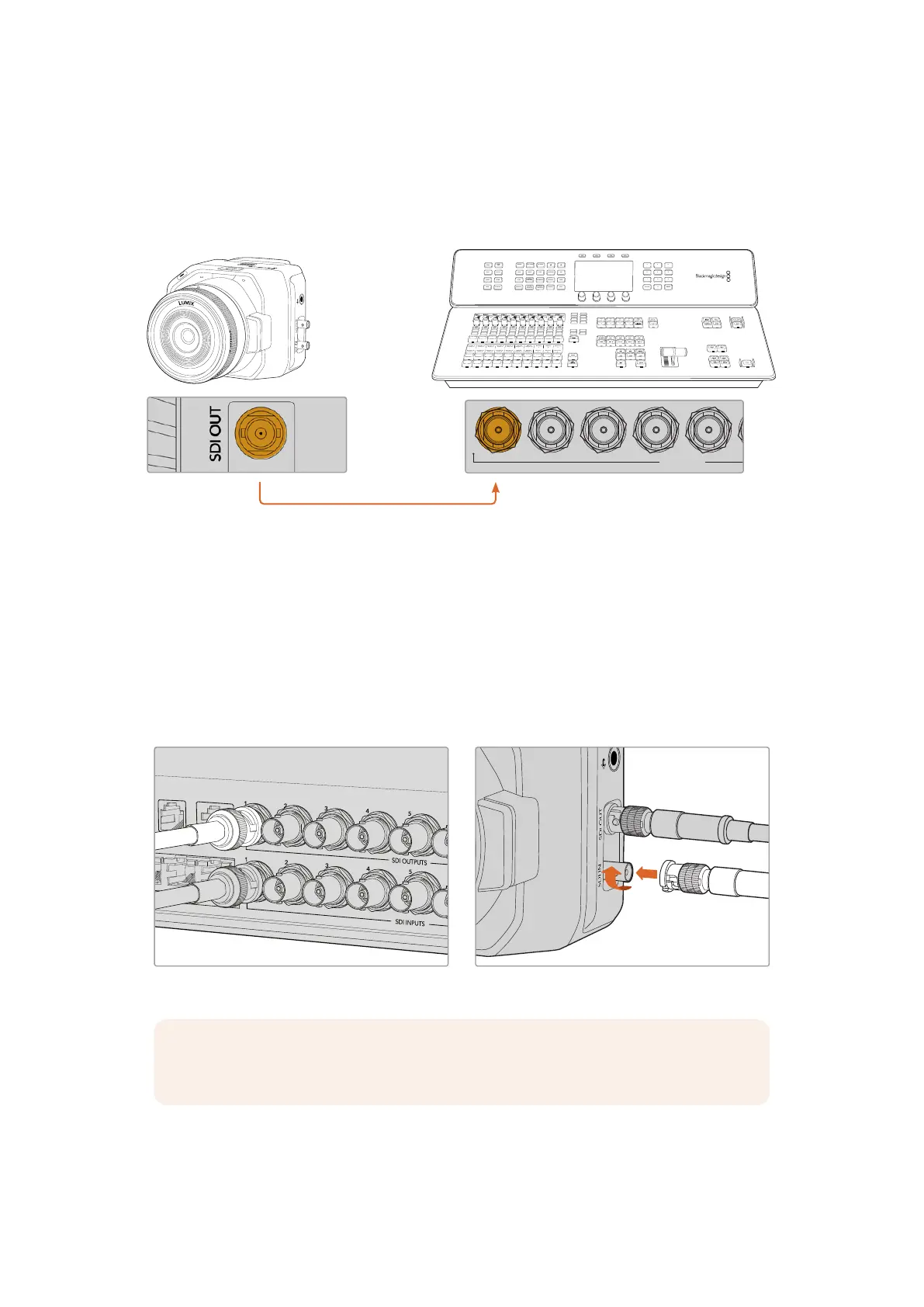

З'єднайте SDI-вихід моделі Blackmagic Micro Studio Camera 4K G2 з потрібним SDI-входом на
відеомікшері, наприклад ATEM Television Studio HD8ISO.
FTB
ON AIR
OFF
REC
STOP
GRAB
STILL
SWITCH
DSK 1
TIE
DSK 2
TIE
DSK 1
CUT
DSK 2
CUT
DSK 1
AUTO
DSK 2
AUTO
AUX 1
AUX 2
M/V
PVW
PGM
8
4
7
3
6
2
5
1
ON
KEY 4
KEY 3
ON
KEY 2
ON
STING
ARM
WIPE
DVE
MIX
AUTO
CUT
DIP
KEY 1
ON
BKGD
MACRO
SHIFT
SHIFT
PREV
TRANS
ATEM Television Studio HD8 ISO
Blackmagic
Micro Studio Camera 4K G2
CH 1 CH 2
PUSH
PUSH
USE ONLY WITH A 250V FUSE
USB
REMOTE TALKBACK
B
USB
A
12-30V 6A
REF OUT TIMECODE OUT
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
REF IN TIMECODE IN
MADI OUT
MADI IN
AUX 1 PROGRAM
AUX 2 MULTIVIEW MULTIVIEW CONTROL OUT STUDIO OUT STEREO INETHERNET SDI INPUTS ANALOG AUDIO IN TALKBACK
SDI OUTPUTS
L L
R R R
L
PUSH
При підключенні через SDI сигнали керування та індикації стану надходять на камеру по
іншому SDI-кабелю, призначеному для передачі зворотного потоку.
Прийом зворотного SDI-потоку
Зворотний SDI-потік містить дані індикації стану, команди керування камерою, а також тайм-
код і сигнали синхронізації.
Щоб забезпечити прийом зворотного SDI-потоку, підключіть будь-який SDI-вихід на ATEM до
SDI-входу камери. Якщо всі програмні виходи зайняті, можна використовувати додаткові
роз'єми, які на деяких відеомікшерах ATEM спеціально призначені для цієї мети. На моделях
ATEM Constellation для виведення зворотного програмного потоку доступний будь-який вихід.
З'єднайте SDI-вихід відеомікшера з SDI-входом камери
ПРИМІТКА. Сигнал керування камерою можуть передавати всі виходи, крім тих, які
призначені для багатовіконного моніторингу та знижувальної конверсії.
