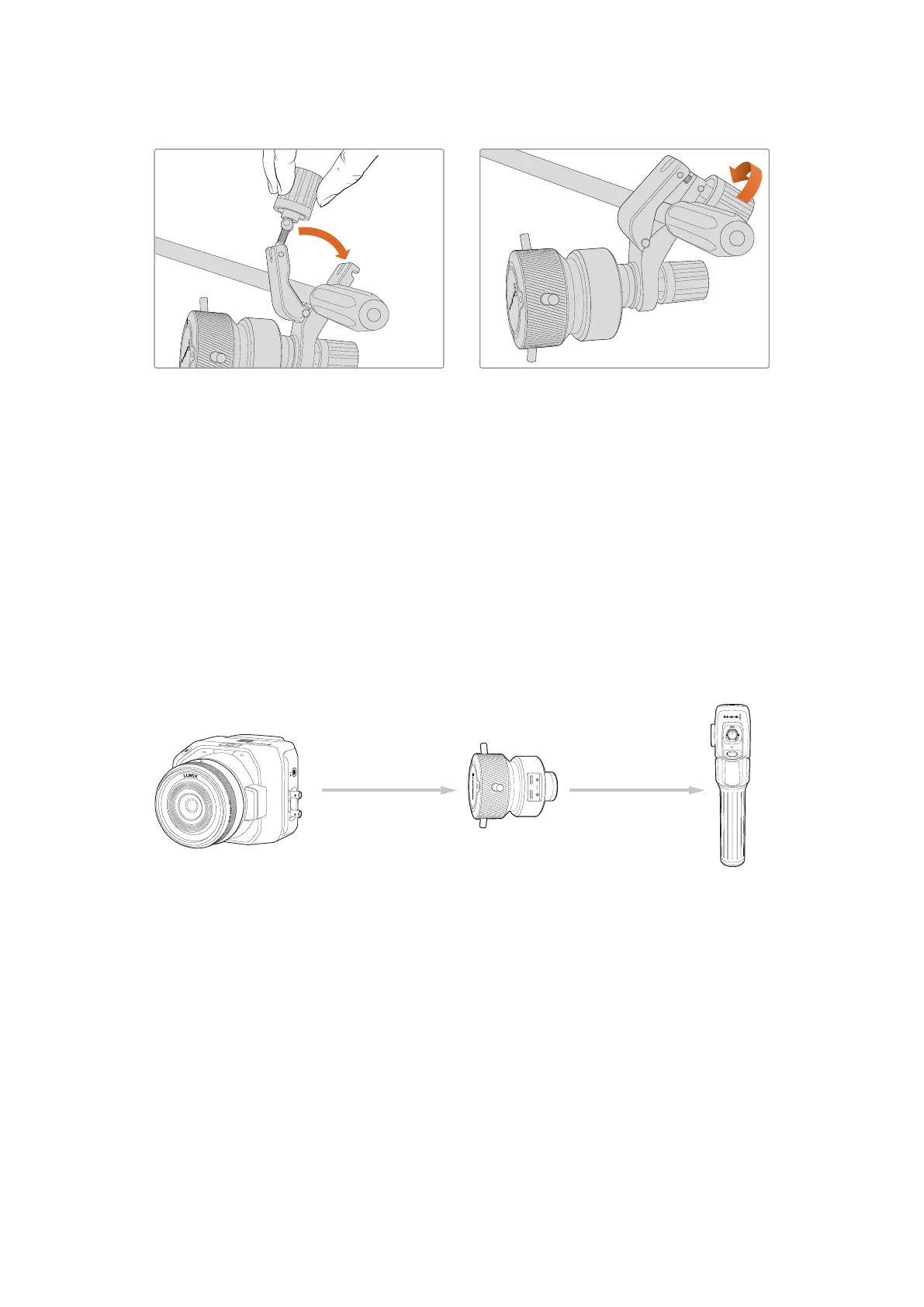

1 Послабте Т-подібний фіксатор, відкрутивши його ручку проти годинникової стрілки.
2 З відкритим фіксатором установіть кронштейн на штативну рукоятку та затисніть тримач,
помістивши фіксатор у кріпильний паз. Поверніть кронштейн у бажане положення на
рукоятці штатива.
3 Затягніть ручку фіксатора, щоб закріпити кронштейн на штативі.
Підключення до камери
Пристрої Blackmagic Focus Demand і Blackmagic Zoom Demand оснащені двома портами
USB-C. Це дозволяє використовувати їх разом чи окремо.
Кожен аксесуар постачається з кабелем USB-C завдовжки 1метр для підключення до камери
через роз'єм CAM.
При роботі з обома пристроями одночасно їх можна з'єднати один з одним у єдиний ланцюг
через USB-C.
Blackmagic
Focus Demand
Blackmagic
Zoom Demand
Blackmagic
Micro Studio Camera 4K G2
USB-C USB-C
CAM
USB-C
LOOP
USB-C
CAM
USB-CCAM LOOP
Така послідовність дозволяє керувати аксесуарами через один роз’єм USB-C камери.
Наприклад, один кінець кабелю USB-C можна підключити до роз’єму камери, а інший кінець
— до порту CAM пристрою фокусування. Другим кабелем з’єднайте роз’єм LOOP на Focus
Demand із портом CAM на Zoom Demand.
Кабель USB-C має механізм фіксації на кожному кінці для запобігання випадковому
від'єднанню. Ним необов'язково користуватися весь час, але він зручний при роботі в студії,
коли аксесуари постійно підключені до камери.
1714Blackmagic Zoom Demand і Blackmagic Focus Demand
