Connexion via SDI

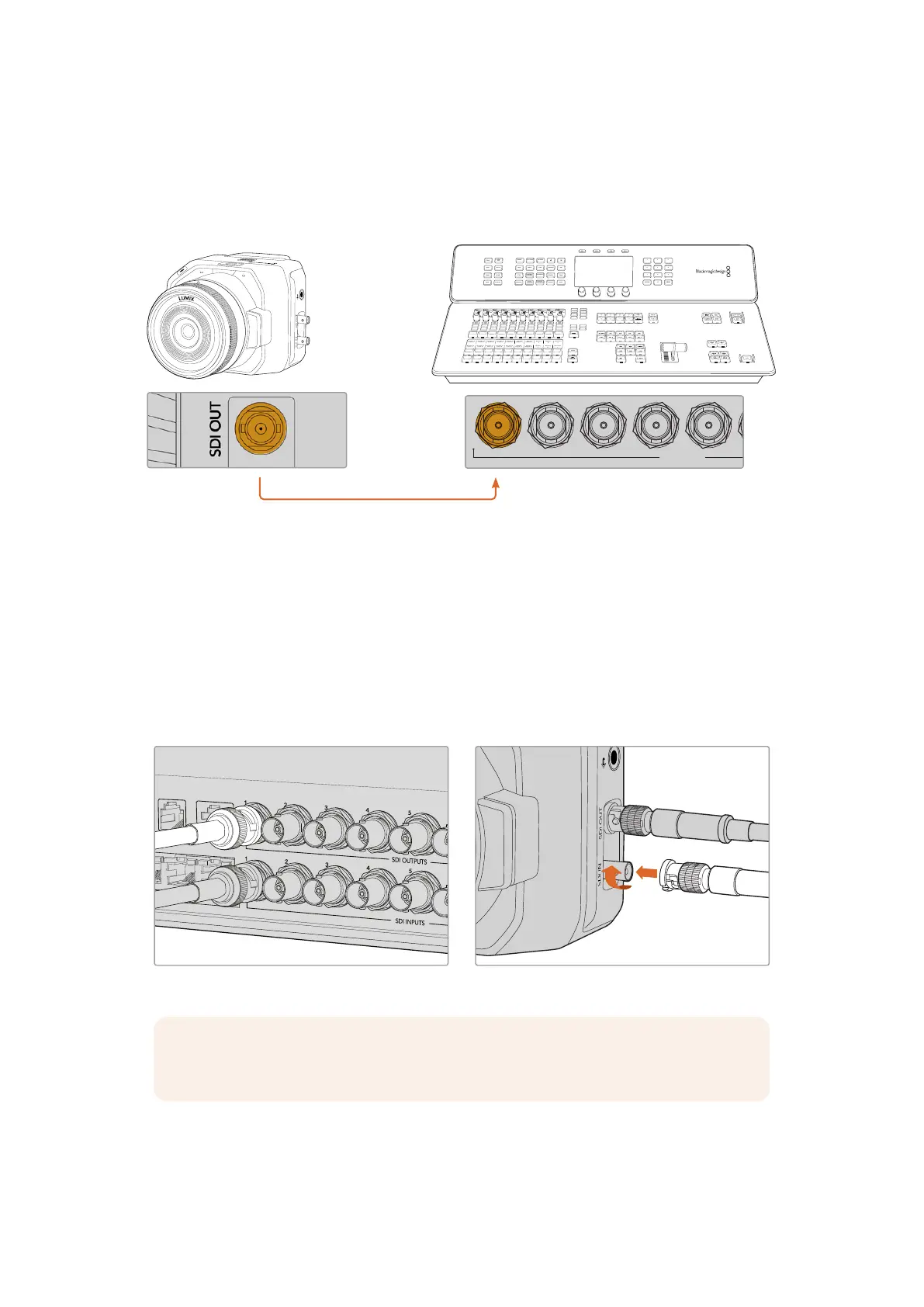

Branchez la sortie SDI de votre Blackmagic Micro Studio Camera 4K G2 à l’entrée SDI
correspondante du mélangeur ATEM, par exemple un ATEM Television Studio HD8 ISO.
FTB
ON AIR
OFF
REC
STOP
GRAB
STILL
SWITCH
DSK 1
TIE
DSK 2
TIE
DSK 1
CUT
DSK 2
CUT
DSK 1
AUTO
DSK 2
AUTO
AUX 1
AUX 2
M/V
PVW
PGM
8
4
7
3
6
2
5
1
ON
KEY 4
KEY 3
ON
KEY 2
ON
STING
ARM
WIPE
DVE
MIX
AUTO
CUT
DIP
KEY 1
ON
BKGD
MACRO
SHIFT
SHIFT
PREV
TRANS
ATEM Television Studio HD8 ISO
Blackmagic Micro Studio
Camera 4K G2
CH 1 CH 2
PUSH
PUSH
USE ONLY WITH A 250V FUSE
USB
REMOTE TALKBACK
B
USB
A
12-30V 6A
REF OUT TIMECODE OUT
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
REF IN TIMECODE IN
MADI OUT
MADI IN
AUX 1 PROGRAM
AUX 2 MULTIVIEW MULTIVIEW CONTROL OUT STUDIO OUT STEREO INETHERNET SDI INPUTS ANALOG AUDIO IN TALKBACK
SDI OUTPUTS
L L
R R R
L
PUSH
Lorsque vous êtes connecté via SDI, les données du tally et du contrôle caméra sont envoyées à
votre caméra via un flux de retour SDI indépendant.
Connecter le flux de retour SDI
Le retour SDI contient aussi les données du tally et du contrôle caméra, ainsi que les signaux de
timecode et de référence.
Pour connecter le signal du retour SDI, connectez n'importe quelle sortie SDI du mélangeur ATEM à
l'entrée SDI de la caméra. S’il n’y a pas assez de sorties programme, vous pouvez utiliser n’importe
quelle sortie auxiliaire. Certains mélangeurs ATEM ont des sorties programme supplémentaires pour
vous assurer d’avoir assez de sorties pour connecter plusieurs caméras. Sur les mélangeurs ATEM
Constellation, le retour programme peut être réglé sur n’importe quelle sortie du mélangeur.
Connectez la sortie SDI du mélangeur à l'entrée SDI de la caméra.
REMARQUE Toutes les sorties transportent les données du contrôle caméra, sauf le multi
view et toutes les sorties down-converties.
