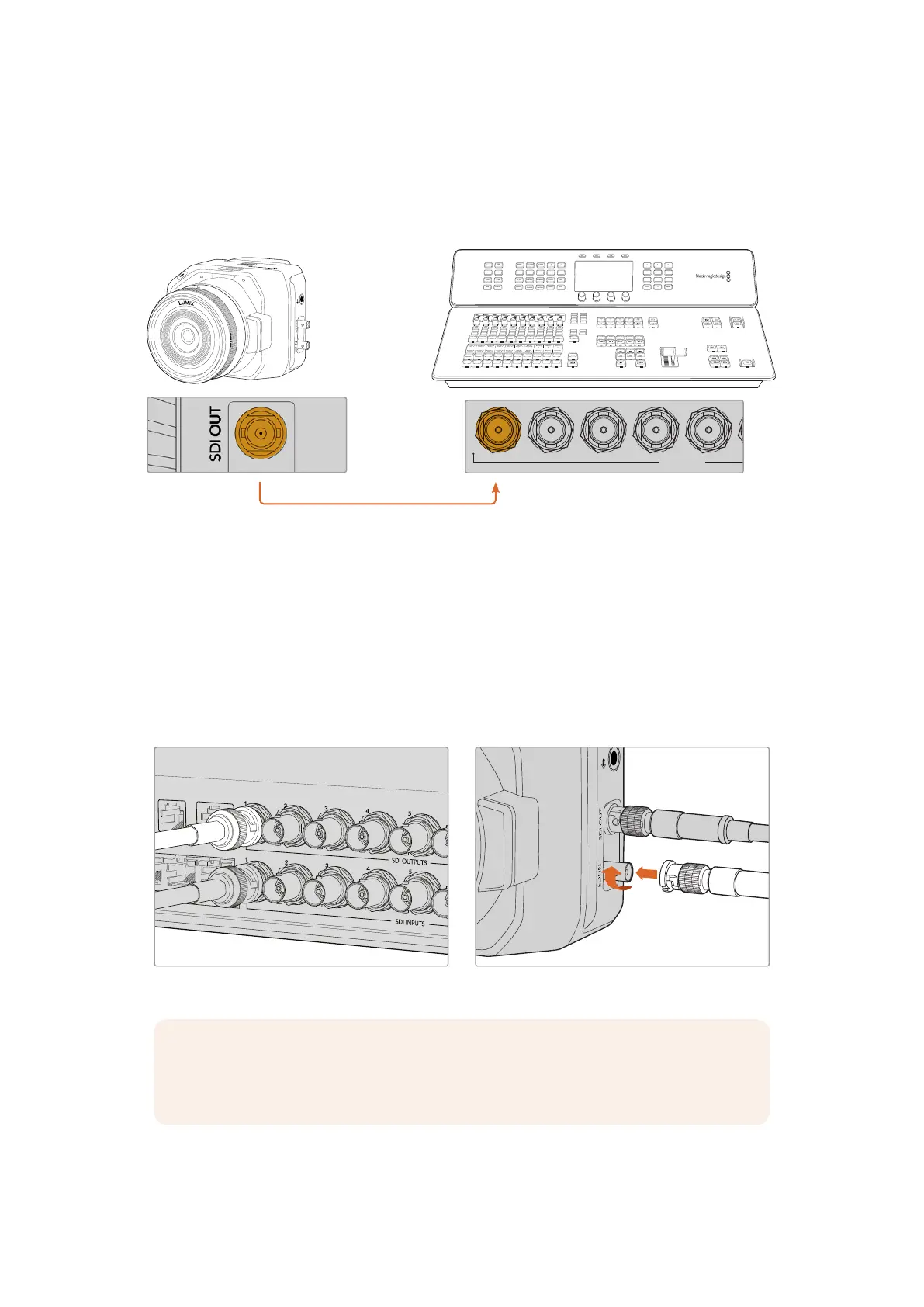

Conexión SDI
Conecte la salida SDI de la cámara a la entrada correspondiente del mezclador, por ejemplo, el
modelo ATEM Television Studio HD8ISO.
FTB
ON AIR
OFF
REC
STOP
GRAB
STILL
SWITCH
DSK 1
TIE
DSK 2
TIE
DSK 1
CUT
DSK 2
CUT
DSK 1
AUTO
DSK 2
AUTO
AUX 1
AUX 2
M/V
PVW
PGM
8
4
7
3
6
2
5
1
ON
KEY 4
KEY 3
ON
KEY 2
ON
STING
ARM
WIPE
DVE
MIX
AUTO
CUT
DIP
KEY 1
ON
BKGD
MACRO
SHIFT
SHIFT
PREV
TRANS
ATEM Television Studio HD8 ISO
Blackmagic
Micro Studio Camera 4K G2
CH 1 CH 2
PUSH
PUSH
USE ONLY WITH A 250V FUSE
USB
REMOTE TALKBACK
B
USB
A
12-30V 6A
REF OUT TIMECODE OUT
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
REF IN TIMECODE IN
MADI OUT
MADI IN
AUX 1 PROGRAM
AUX 2 MULTIVIEW MULTIVIEW CONTROL OUT STUDIO OUT STEREO INETHERNET SDI INPUTS ANALOG AUDIO IN TALKBACK
SDI OUTPUTS
L L
R R R
L
PUSH
Al conectar la cámara al mezclador, esta se controla mediante la señal de retorno.
Conexión de la señal de retorno
La señal SDI de retorno permite controlar la unidad y activar la luz piloto, además de incluir
información relativa a los sincronismos y el código de tiempo.
Para transmitir la señal de retorno, conecte cualquiera de las salidas SDI del mezclador a la entrada
correspondiente de la cámara. Si no cuenta con suficientes salidas, es posible emplear cualquiera
de las auxiliares. Algunos modelos ATEM incluyen varias salidas principales que brindan la
posibilidad de conectar múltiples cámaras. Por ejemplo, en los modelos ATEM Constellation, la señal
de retorno puede transmitirse a través de cualquiera de las salidas del mezclador.
Conecte la salida SDI del mezclador a la entrada correspondiente en la cámara.
NOTA: Todas las salidas permiten transmitir información relativa al control de la cámara,
excepto las destinadas al modo de visualización simultánea o las que reducen la definición
de las señales.
