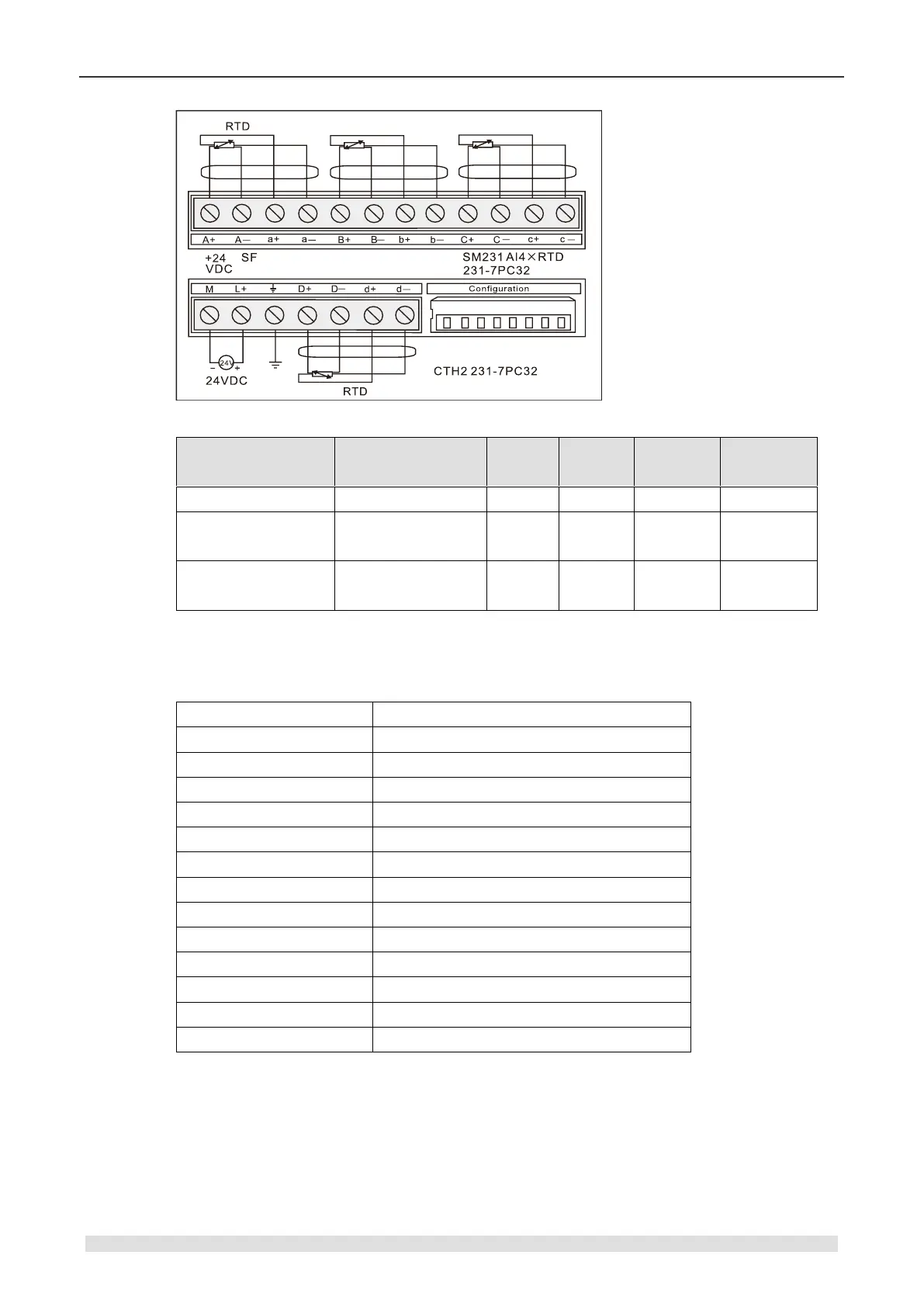

Technical Specifications
70
Table 4-5-3 RTD module diagnostic messages
Type
Channel Data
SF LED
24V LED
Range
status bit
24V power
failure
No power module
32766
OFF
OFF
0
1
Disconnection
32767(Upscale)
-32768(Downscale)
Flash
ON
1
0
Out of temperature
range
32767(Upscale)
-32768(Downscale)
Flash
ON
1
0
<Note> For relevant error code of each Module, please check the SMB8~21 according to
modules sequence.
Table 4-5-4 SMB8~21 Diagnose Information
SMB8
Module 1 flag register
SMB9
Module 1 error register
SMB10
Module 2 flag register
SMB11
Module 2 error register
SMB12
Module 3 flag register
SMB13
Module 3 error register
SMB14
Module 4 flag register
SMB15
Module 4 error register
SMB16
Module 5 flag register
SMB17
Module 5 error register
SMB18
Module 6 flag register
SMB19
Module 6 error register
SMB20
Module 7 flag register
SMB21
Module 7 error register
Wiring between RTD and sensor
