3 Control interfaces
48 Fe sto – GDCP-CMMS/D-FW-EN – 1404NH – English
3.1.3 Motor contr oller CMMD-AS-C8-3A
X1.1
X5
X4
EXT2
X10.2
Fieldbus interfaces :
– Devic eNet
4)
–PROFIBUSDP
4)
–RS485
–CANopen
–DriveBus
Digital interfac es:
– Digital inputs DIN0…13
– Digital outputs DOUT0…3
Synchronisation inter faces :
Encoder input:
– Incremental signals A/#A/B/#B/N/#N
– Pulse/dire ction signals CLK/#CLK/DIR/#DIR
– Forward/reverse signals CW/#C W/CCW/#CCW
Encoder output:
– Incremental signals A/#A/B/#B/N/#N
Analogue interfaces:
– Analogue inputs AIN0/#AIN0
– Analogue output AMON0
5V
2)
24 V
1)
X10.1
X1.2
Digital interfac es:
– Digital outputs EXT2-DOUT0…7
3)
– Digital outputs EXT1-DOUT0…7
3)
EXT1
±10V
0…10 V
1) HTL signal (high transistor logic): High signal = 24 V
2) TTL signal (transistor-transistor logic): High signal = 5 V
3) Input/output module CAMC-D-8E8A (optional)
4) I nterface module CAMC-... (optional)

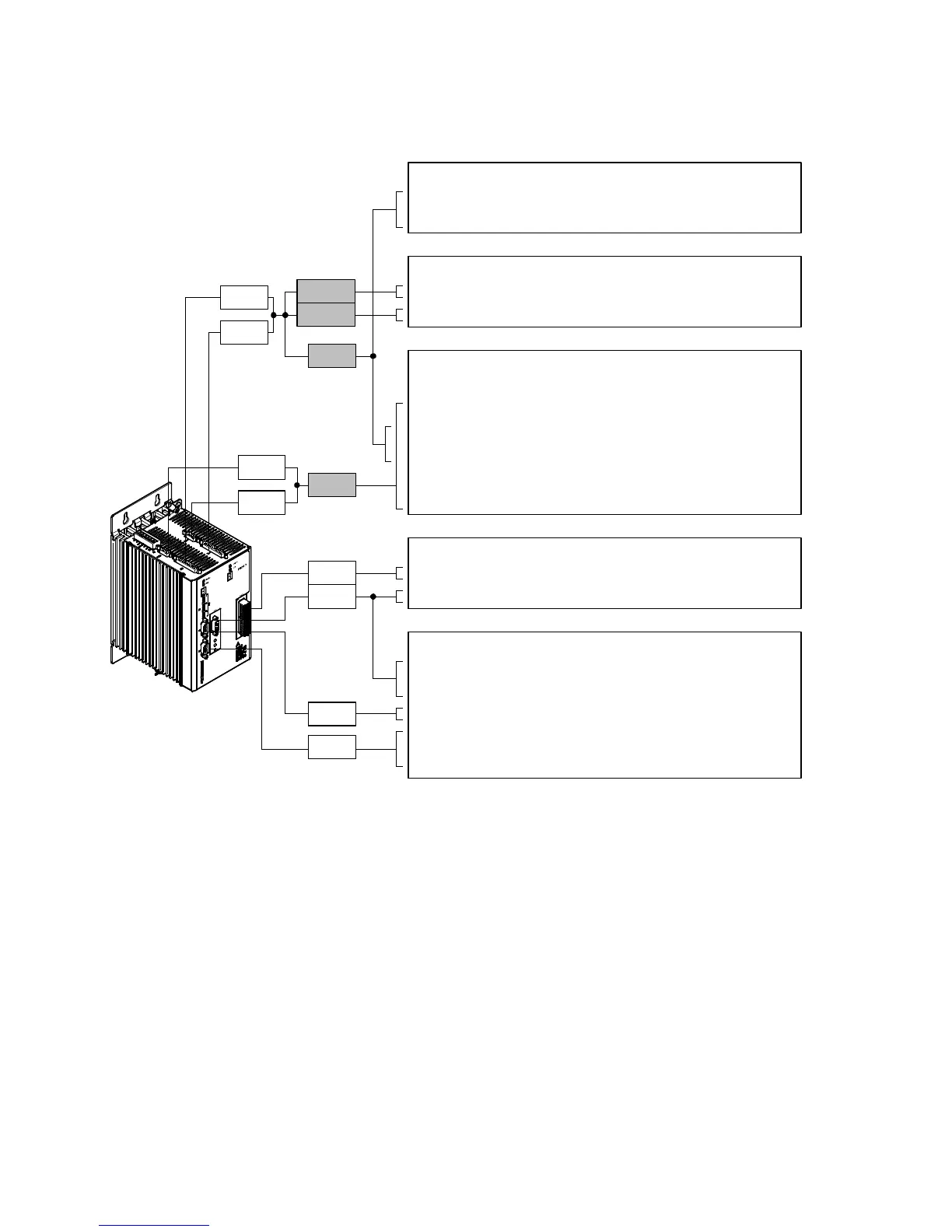

Fig. 3.3 Overview: Digital, analogue, synchronisation and fieldbus interfaces
