Hach 5500sc SiO2 Installation

连接可选装置

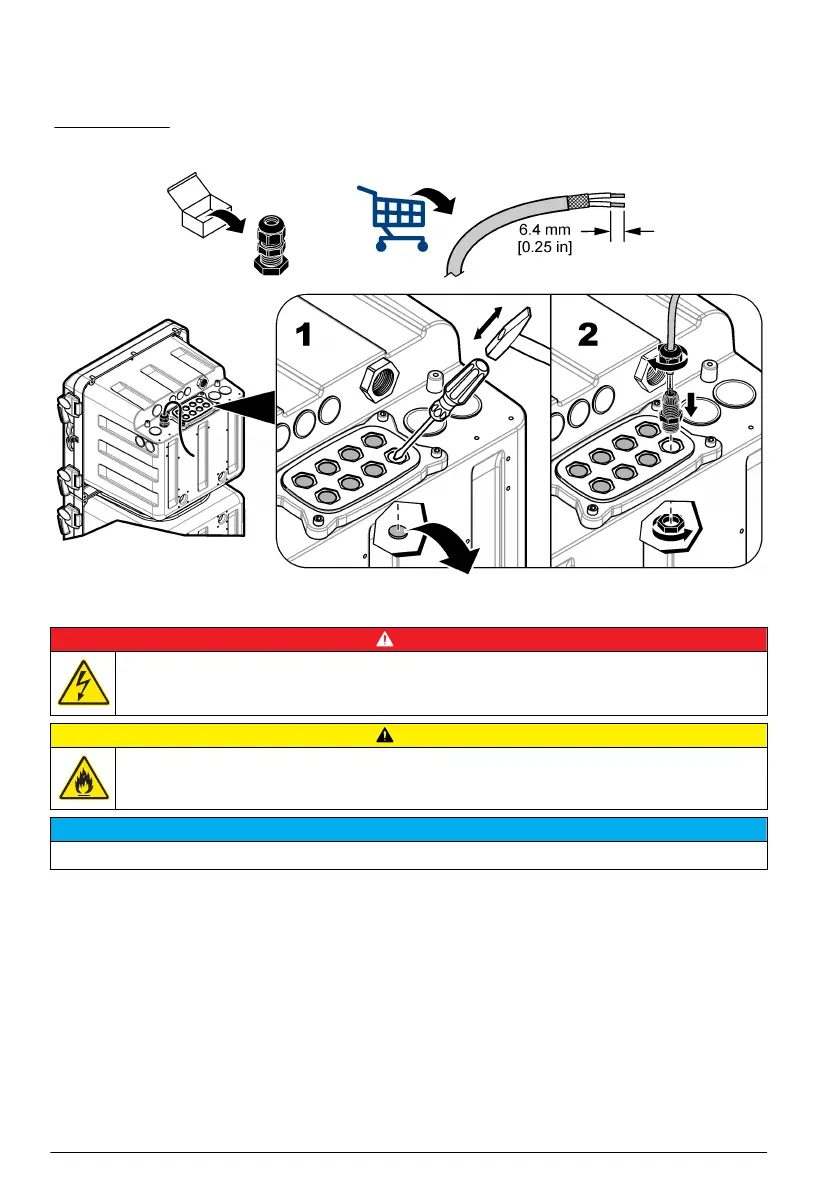

如 图 14 所示连接输出或输入装置的电缆。确保使用指定的线材号。请参阅规格 第 106。请参阅操作
手册了解如何配置装置。
图 14 装置连接
连接继电器
危 险
电击致命危险。请勿将高电压和低电压混合。确保继电器连接全部为高压交流或全部为低压直流。
警 告
火灾危险。继电器负载必须为阻性负载。始终限制具有外部保险丝或断路器的继电器的电流。遵守“规格”
部分的继电器额定值。
注 意
不推荐使用截面积小于 1.0 mm
2
（18 号）的电线。
分析仪含有样品浓度报警继电器（2 个）、分析仪系统警告继电器及分析仪系统关机继电器。请参阅
接线连接概览 第 99 来连接装置（NO = 常开，COM = 公共，NC = 常闭）。
连接 4–20 mA 输出端
利用双绞屏蔽线连接 4–20 mA 输出端。将屏蔽线连接到记录仪一端或分析仪一端。请勿同时连接电缆
两端的屏蔽罩。使用无屏蔽电缆会导致无线电频率发射或敏感性高于容许值。
请参阅 接线连接概览 第 99 来连接装置。请参阅 规格 第 106 了解接线和负载阻抗的规格。
注： 4-20 mA 输出端不能用来为双线（环路供电）变送器供电。
连接数字输入端
分析仪可接收数字信号或外部设备的触点闭合信号，这些信号可以使分析仪跳过样品通道。例如，流
量计可在样品流低时发送数字信号，分析仪会跳过适用的样品通道。分析仪可持续跳过适用的样品通
道，直至数字信号停止。无法跳过全部样品通道。必须至少有一个样品通道处于使用中。
102
中文

Hach 5500sc SiO2 Specifications

General

Power Requirements	100 - 240 VAC, 50/60 Hz
Resolution	0.001 mg/L
Light Source	LED
Detector	Photodiode
Sample Flow Rate	200 to 500 mL/min
Operating Temperature	5 to 45 °C
Sample Temperature	5 to 45 °C
Outputs	4-20 mA
Enclosure	NEMA 4X/IP66
Method	Heteropoly blue method
