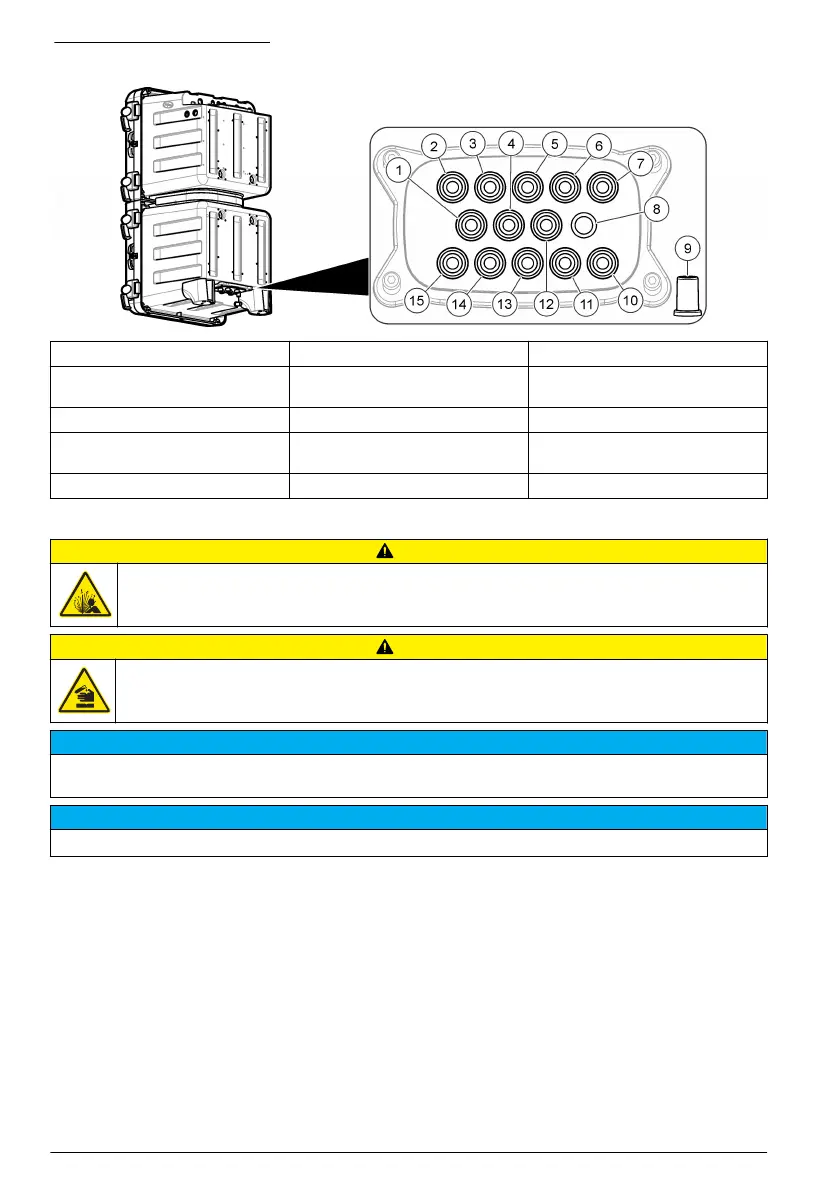

図 5 6 サンプル流路用ポート

1 サンプル 6 バイパスドレーン 6 サンプル 2 バイパスドレーン 11 サンプル 2 インレット

2 サンプル 5 バイパスドレーン 7 サンプル 1 バイパスドレーン 12 エアパージインレット (オプシ

ョン)

3 サンプル 4 バイパスドレーン 8 ケミカルドレーン 13 サンプル 3 インレット

4 サンプル 6 インレット 9 流出または漏れ用のケースドレ

ーン

14 サンプル 4 インレット

5 サンプル 3 バイパスドレーン 10 サンプル 1 インレット 15 サンプル 5 インレット

試料ラインとドレーンラインの配管

注意

爆発の危険。メーカーから提供されたレギュレータのみを使用してください。

注意

化学物質による人体被害の危険。化学物質および廃液は、地域、県、または国の環境規制に従って廃棄

してください。

告知

ドレーンラインをその他のラインに接続しないでください。分析装置への背圧の影響や損傷の原因になる場合が

あります。ドレーンラインが大気に開放されていることを確認してください。

告知

圧力調整器は一定の圧力に設定されており、変更はできません。

付属のチューブ (6 mm)、フィルター付き Y 型ストレーナー、および圧力調整器を使用して、ドレー

ンとサンプルを分析装置に配管します。図 6 を参照してください。配管アクセスポートに接続する

サンプルラインチューブは 6 mm である必要があります。1/4 インチのチューブをバルブ/Y 型スト

レーナーまでのサンプルラインに使用できますが、分析装置の配管アクセスポートには使用できませ

ん。
