Hach 5500sc SiO2 Installation

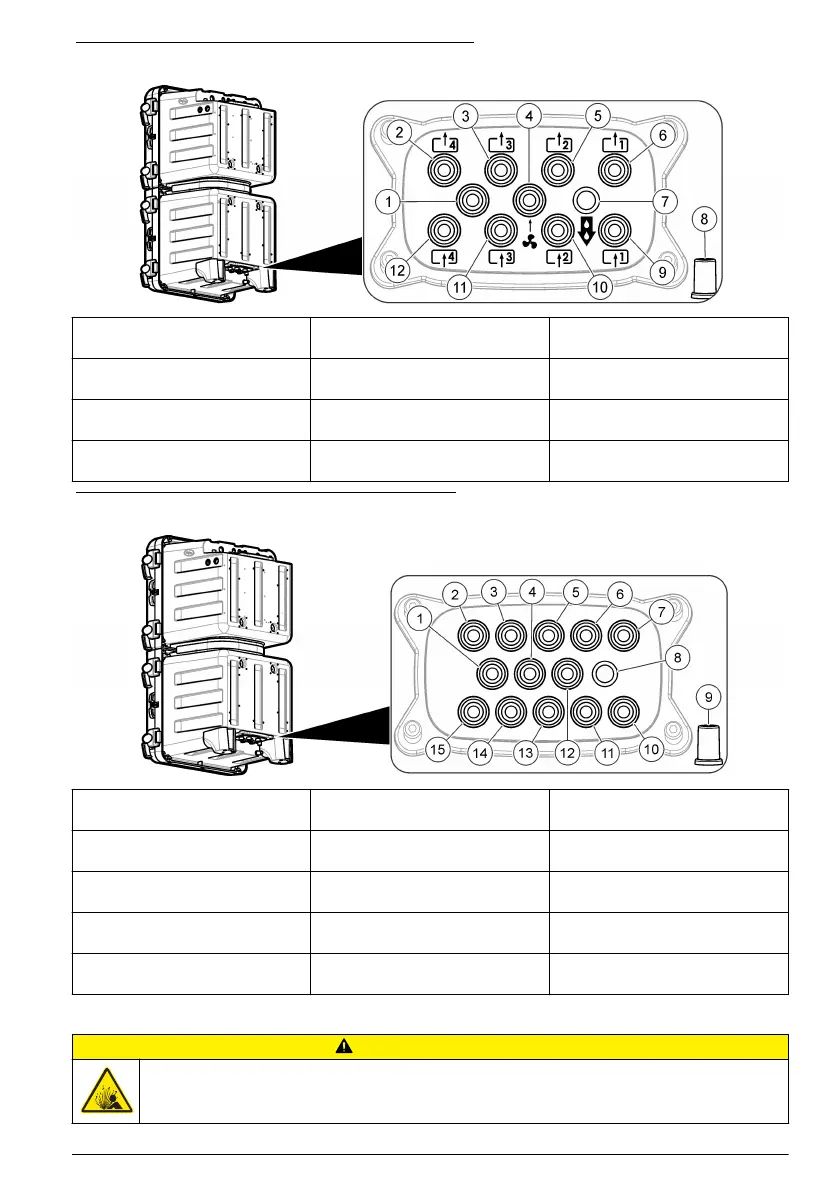

Figura 4 Puertos para cuatro corrientes de muestra
1 No se usa 5 Drenaje de derivación de
muestra 2
9 Entrada de muestra 1
2 Drenaje de derivación de
muestra 4
6 Drenaje de derivación de
muestra 1
10 Entrada de muestra 2
3 Drenaje de derivación de
muestra 3
7 Drenaje químico 11 Entrada de muestra 3
4 Entrada de purga de aire
(opcional)
8 Desagüe de la caja para
derramamientos o fugas
12 Entrada de muestra 4
Figura 5 Puertos para seis corrientes de muestra
1 Drenaje de derivación de
muestra 6
6 Drenaje de derivación de
muestra 2
11 Entrada de muestra 2
2 Drenaje de derivación de
muestra 5
7 Drenaje de derivación de
muestra 1
12 Entrada de purga de aire
(opcional)
3 Drenaje de derivación de
muestra 4
8 Drenaje químico 13 Entrada de muestra 3
4 Entrada de muestra 6 9 Desagüe de la caja para
derramamientos o fugas
14 Entrada de muestra 4
5 Drenaje de derivación de
muestra 3
10 Entrada de muestra 1 15 Entrada de muestra 5
Conexión de los tubos de drenaje y de muestra
P R E C A U C I Ó N
Peligro de explosión. Utilice únicamente el regulador suministrado por el fabricante.
Español 51

Hach 5500sc SiO2 Specifications

General

Power Requirements	100 - 240 VAC, 50/60 Hz
Resolution	0.001 mg/L
Light Source	LED
Detector	Photodiode
Sample Flow Rate	200 to 500 mL/min
Operating Temperature	5 to 45 °C
Sample Temperature	5 to 45 °C
Outputs	4-20 mA
Enclosure	NEMA 4X/IP66
Method	Heteropoly blue method
