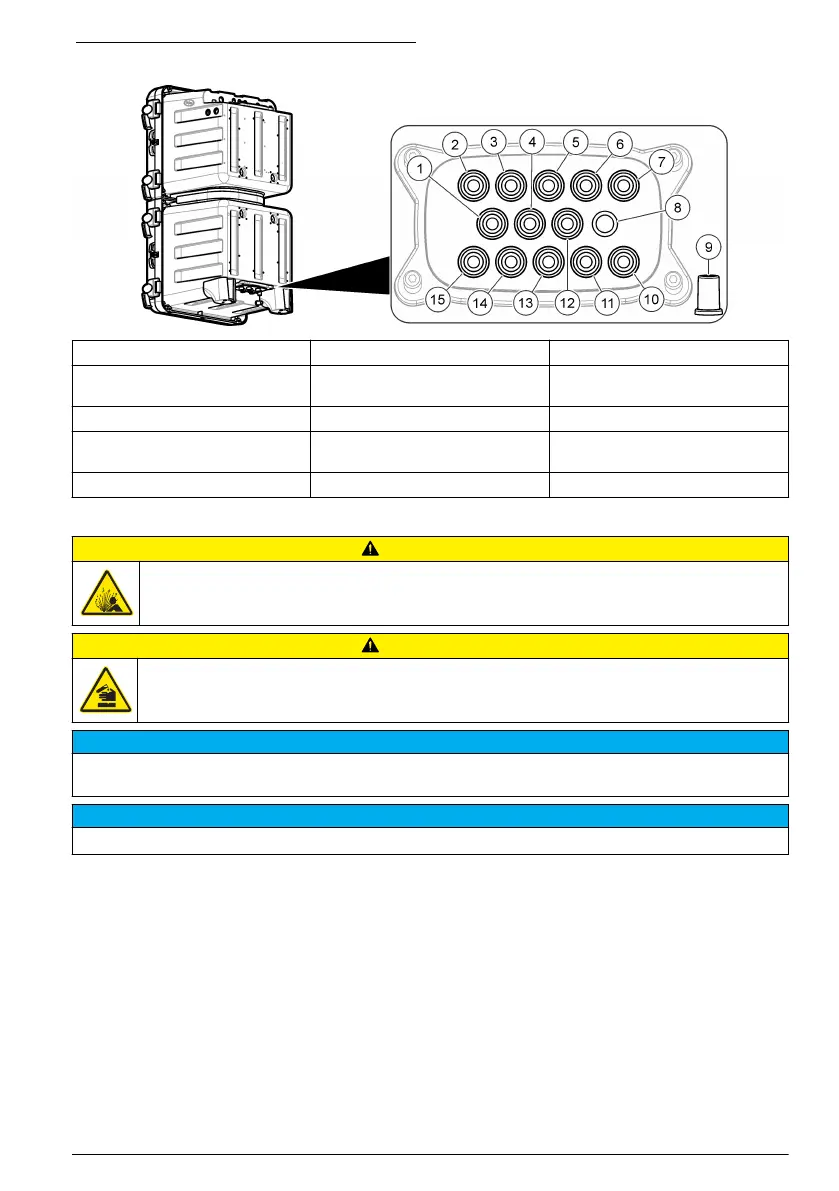

Figura 5 Portas para seis fluxos de amostra
1 Dreno de bypass de amostra 6 6 Dreno de bypass de amostra 2 11 Amostra de entrada 2
2 Dreno de bypass de amostra 5 7 Dreno de bypass de amostra 1 12 Entrada de exaustão de ar
(opcional)
3 Dreno de bypass de amostra 4 8 Dreno químico 13 Amostra de entrada 3
4 Amostra de entrada 6 9 Dreno da caixa para
derramamentos ou vazamentos
14 Amostra de entrada 4
5 Dreno de bypass de amostra 3 10 Amostra de entrada 1 15 Amostra de entrada 5
Conectar a amostra e as linhas de drenagem
C U I D A D O
Perigo de explosão. Use somente o regulador fornecido pelo fabricante.
C U I D A D O
Risco de exposição a produtos químicos. Descarte produtos químicos e dejetos de acordo com as
regulamentações locais, regionais e nacionais.
A V I S O
Não conecte as linhas de drenagem a outras linhas, pois pode ocorrer contrapressão ou dano ao analisador.
Confira se as linhas de drenagem estão expostas ao ar.
A V I S O
O regulador de pressão é definido a uma pressão fixa e não pode ser alterado.
Use a tubulação fornecida (6 mm), coador em Y com filtro e regulador de pressão para chumbar o
dreno e a amostra no analisador. Consulte Figura 6. Os tubos em linha de amostra que vão para as
portas de acesso da tubulação devem ter 6 mm. É possível usar tubos de 1/4 pol. para o
alinhamento de amostra até a válvula/coador em Y, mas não nas portas de acesso da tubulação do
analisador.
