Asegúrese de utilizar el tamaño de tubos especificado.
Puertos hidráulicos de acceso
Realice las conexiones hidráulicas a través de los puertos de acceso. Consulte la Figura 3, Figura 4
o Figura 5. Para mantener el grado de protección, asegúrese de que los tapones se instalan en los
puertos hidráulicos que no se utilicen.
Si se utiliza una purga de aire externa, consulte las instrucciones suministradas con el kit de purga
de aire para extraer el filtro del ventilador y sustituirlo por un tapón. Consulte el manual de
operaciones para obtener instrucciones sobre la activación de la purga de aire. Consulte el manual
de mantenimiento y de solución de problemas para conocer el número de referencia del kit de purga
de aire.

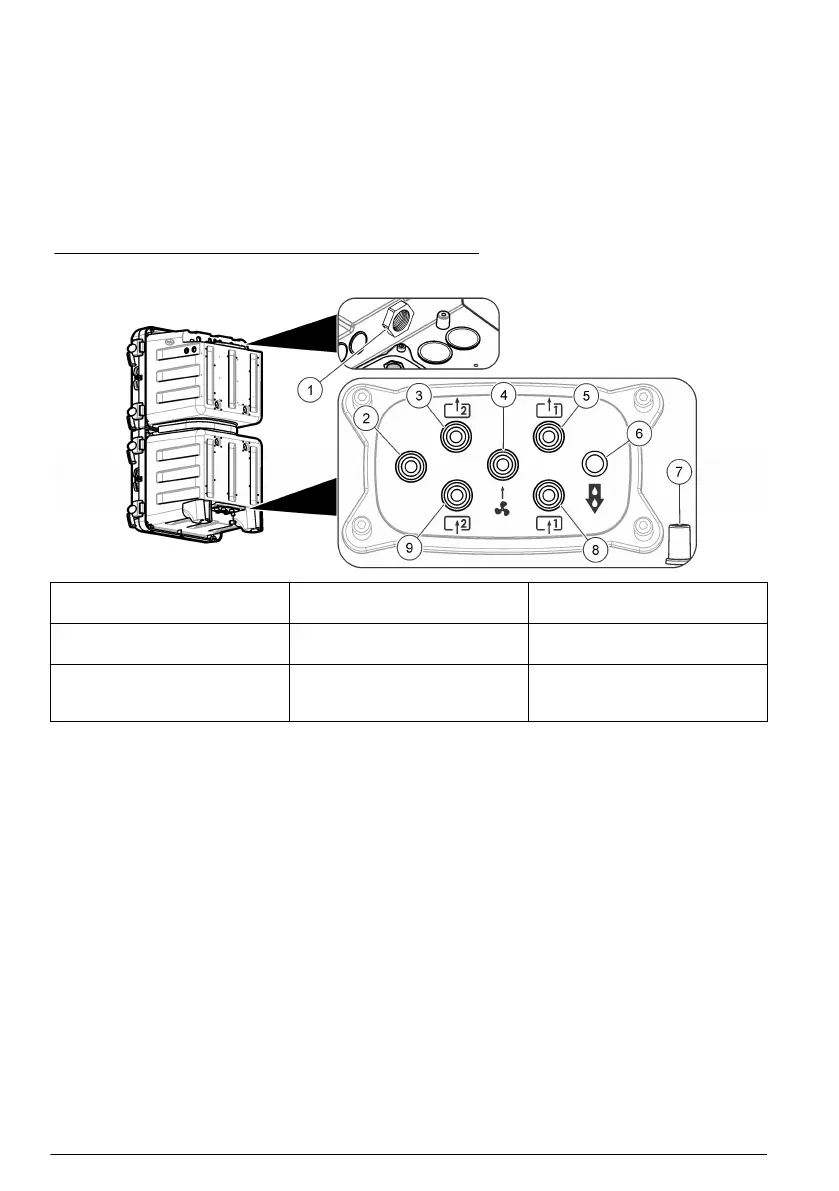

Figura 3 Puertos para una o dos corrientes de muestra
1 Ventilación del drenaje -
mantener abierta
4 Entrada de purga de aire
(opcional)
7 Desagüe de la caja para
derramamientos o fugas
2 No se usa 5 Drenaje de derivación de
muestra 1
8 Entrada de muestra 1
3 Solo analizadores con dos
corrientes de muestra: Drenaje
de derivación de muestra 2
6 Drenaje químico 9 Solo analizadores con dos
corrientes de muestra: Entrada
de muestra 2
50 Español
