オプション装置の接続

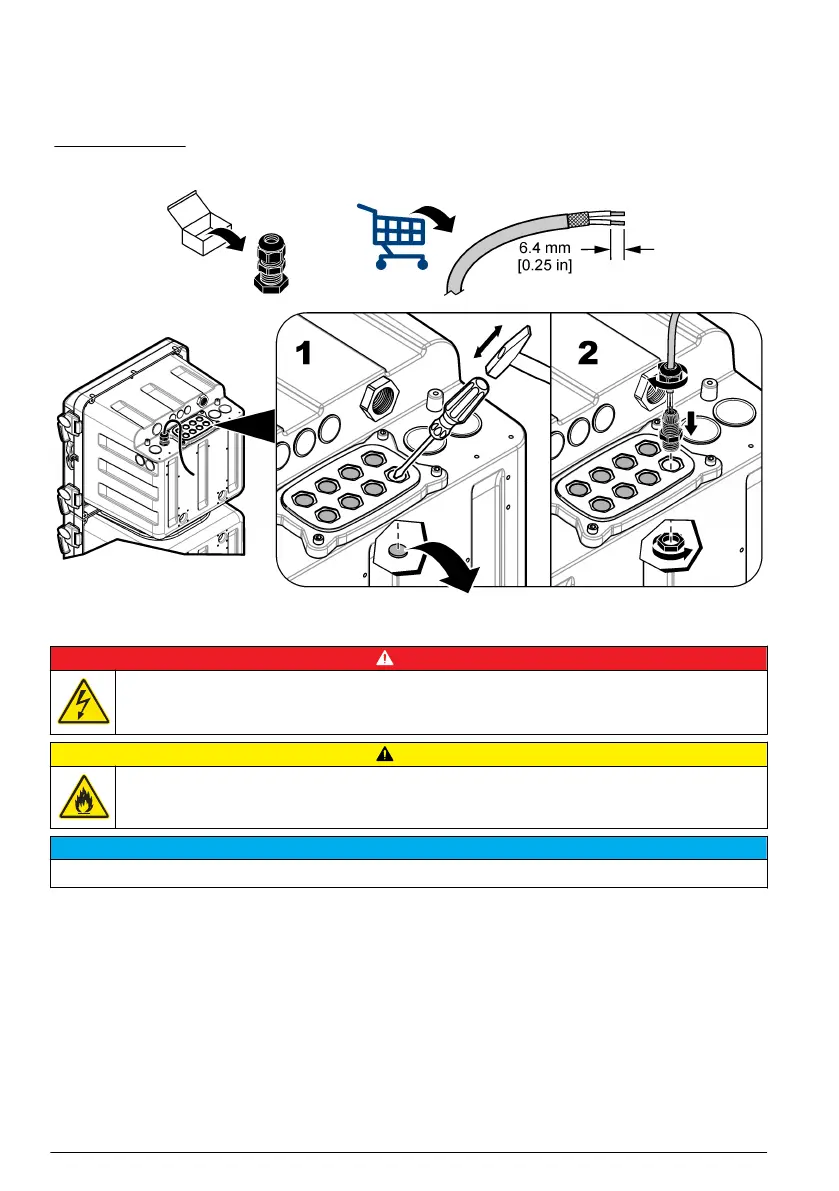

図 14 に示すように出力装置や入力装置のケーブルを取り付けます。接続に指定されている配線ゲー
ジを使用してください。仕様 ページの 127 を参照してください。装置の設定については、操作マニ
ュアルを参照してください。
図 14 装置の接続
リレーへの接続
危 険
感電死の危険。高電圧と低電圧を混在させないでください。リレー接続はすべてが高電圧 AC または
低電圧 DC になるようにしてください。
注 意
火災の危険。リレーの負荷は抵抗性でなければなりません。必ず外部ヒューズまたはブレーカーを用
いてリレーへの電流を制限してください。仕様セクションに記載されているリレー定格に従ってくだ
さい。
告 知
ワイヤゲージが 1.0 mm
2
(18 AWG) 未満のワイヤはお勧めしません。
この分析装置は、サンプル濃度アラーム (x 2)、分析装置システム警告、および分析装置シャットダウ
ン用のリレーを備えています。装置を接続するには、配線接続の概要 ページの 119 を参照してくだ
さい (NO = 通常は開、COM = 共通、NC = 通常は閉)。
4 ～ 20 mA 出力への接続
4 ～ 20 mA 出力への接続には、ツイストペアシールド線を使用します。レコーダーの端子または分析
装置の端子にシールドを接続します。ケーブルの両端でシールドを接続しないでください。シール
ドされていないケーブルを使用すると、無線周波数放射または許容限度を超える受信レベルになる可
能性があります。
装置を接続するには、配線接続の概要 ページの 119 を参照してください。配線および負荷インピー
ダンスの仕様については、仕様 ページの 127 を参照してください。
注
: 4
～
20 mA
出力は、
2
線式
(
循環駆動
)
トランスミッターへの電力供給用には使用できません。
122
日本語
