Instalación eléctrica
P E L I G R O
Peligro de electrocución.
Utilice alto voltaje (más de 30 V RMS y 42,2 V PICO o 60 V CC) o bajo voltaje (menos de 30 V RMS y
42,2 V PICO o 60 V CC). No utilice una combinación de voltaje alto y bajo.
Desconecte siempre la alimentación eléctrica del instrumento antes de realizar conexiones eléctricas.
No suministre directamente corriente alterna (CA) a un instrumento que utilice corriente continua (CC).
Si este equipo se usa en exteriores o en lugares potencialmente húmedos, debe utilizarse un disyuntor
de interrupción de circuito por falla a tierra (GFCI/GFI) para conectar el equipo a la alimentación
eléctrica.
Se requiere una conexión de toma a tierra (PE).
Utilice únicamente accesorios que cuenten con el tipo de protección medioambiental especificado.
Respete los requisitos de la sección Especificaciones.
A D V E R T E N C I A
Peligro de descarga eléctrica y/o incendio.
Instale el instrumento de acuerdo con las normativas locales, regionales y nacionales.
El equipo conectado de forma externa debe someterse a una evaluación estándar de seguridad
aplicable.
Se necesita un desconectador local para la instalación de un conducto.
Asegúrese de identificar claramente el desconectador local para la instalación del conducto.
En el caso de instrumentos conectados con cable, debe instalar los instrumentos de forma que el
cable se pueda desconectar fácilmente de la toma de alimentación.
Extracción de los tapones de acceso
Instale los cables y el conducto a través de los puertos de acceso eléctrico. Consulte la Figura 10.
Extraiga los tapones de sellado de goma empujándolos desde dentro de la carcasa hacia fuera para
desbloquear el sello y, a continuación, extráigalos completamente tirando desde fuera. Extraiga los
tapones según sea necesario de la placa de acceso eléctrica con un martillo y un destornillador.
Para mantener el grado de protección, coloque una cubierta en todos los puertos que no se utilicen.

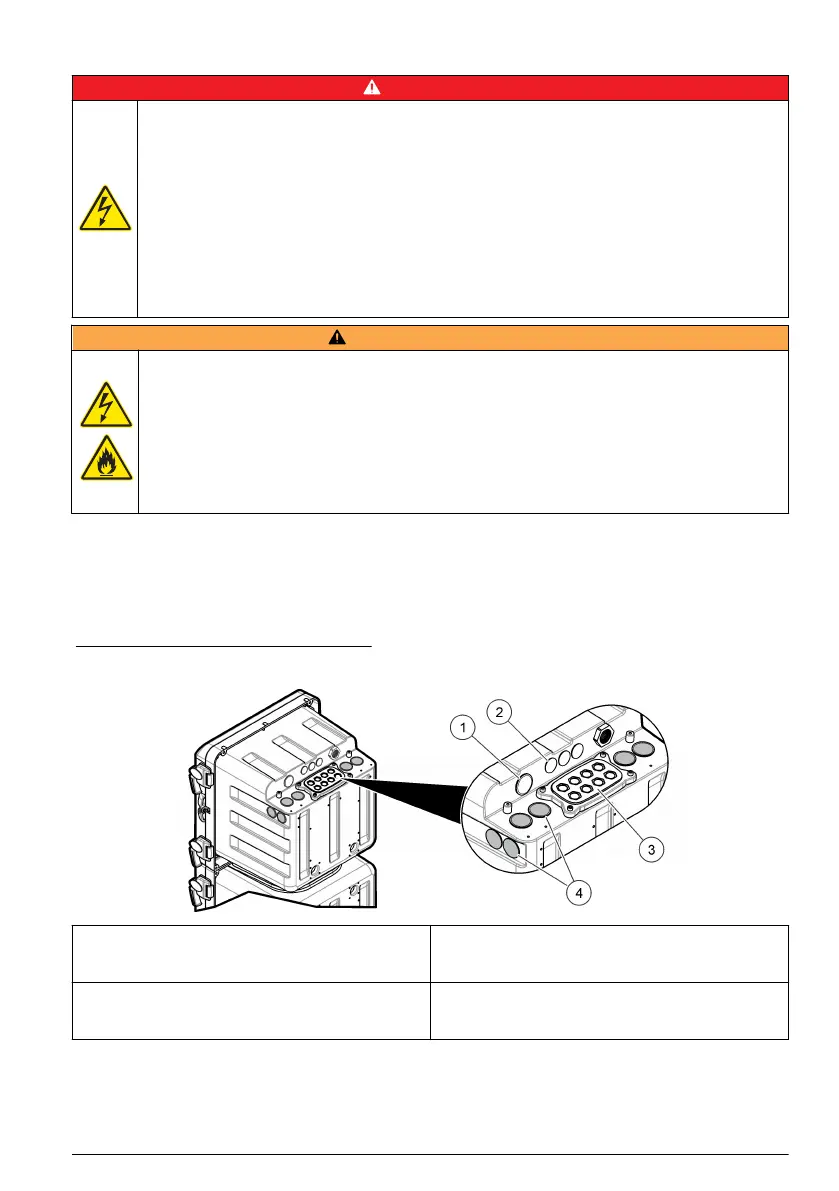

Figura 10 Puertos de acceso eléctrico
1 Entrada de energía (sólo cable de corriente), sin
placa de puesta a tierra. No utilizar para el
conducto.
3 Módulos de comunicación y red (x8)
2 Módulos de comunicación y red (x3) 4 Entrada o salida de energía (conducto o cable de
alimentación), placa de puesta a tierra, módulos de
comunicación y red (x8)
Español 55
