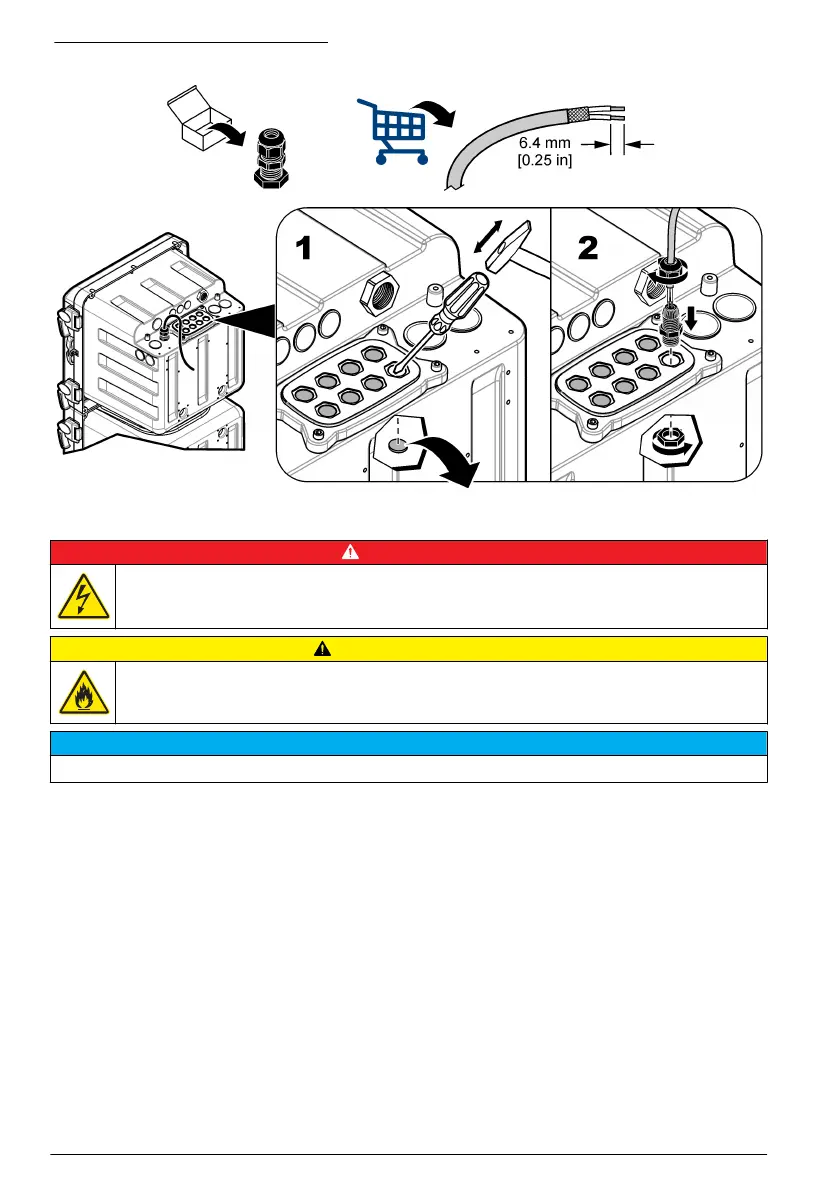

Figura 14 Conexión del dispositivo
Conexión a los relés
P E L I G R O
Peligro de electrocución. No mezcle voltaje alto y bajo. Asegúrese de que las conexiones del relé son
todas de CA de alta tensión o todas de CC de baja tensión.
P R E C A U C I Ó N
Peligro de incendio. Las cargas del relé deben ser resistivas. Limite siempre la corriente que reciben
los relés mediante un fusible o un disyuntor. Respete los tipos de relés de la sección Especificaciones.
A V I S O
No se recomienda la utilización de cables con diámetro menor a 1,0 mm
2
(18 AWG).
El analizador contiene relés para las alarmas de concentración de muestra (x2), la advertencia y el
apagado del sistema del analizador. Consulte Descripción general de las conexiones de cableado
en la página 56 para conectar un dispositivo (NO = normalmente abierto, COM = comunes, NC =
normalmente cerrado).
Conexión a las salidas de 4–20 mA
Utilice un cable blindado de par trenzado para las conexiones de salida de 4–20 mA. Conecte la
protección al extremo del registrador o al extremo del analizador. No conecte la protección a ambos
extremos del cable. La utilización del cable no blindado puede causar emisiones de radiofrecuencia
o niveles de sensibilidad mayores a lo permitido.
Consulte Descripción general de las conexiones de cableado en la página 56 para conectar el
dispositivo. Consulte Especificaciones en la página 65 para leer las especificaciones de cableado
e impedancia de carga.
Nota: Las salidas de 4-20 mA no se pueden usar para suministrar energía a un transmisor de 2 cables (alimentado
por bucle).
