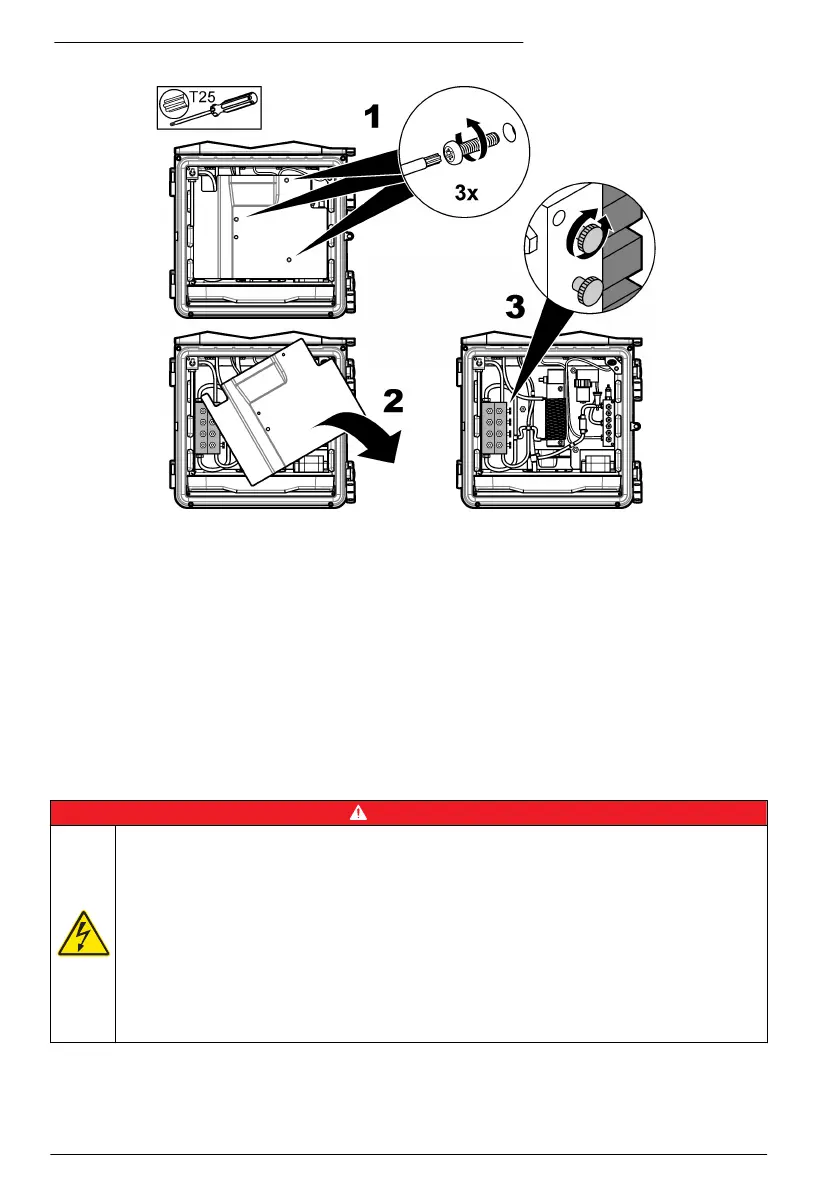

Figura 9 Ajuste da taxa de fluxo de bypass - fluxos múltiplos
Conectar o exaustor de ar (opcional)
Para evitar poeira e corrosão na proteção do instrumento, use o kit opcional do exaustor de ar.
Forneça ar limpo, seco e de qualidade própria para instrumentos a 0,425 m
3
/hora (15 scfh). A
conexão do exaustor tem 6 mm é do tipo empurrar para conectar OD para tubulação plástica.
1. Remova o filtro do ventilador e substitua-o por um plugue. Consulte as instruções fornecidas com
o kit do exaustor de ar.
2. Encontre a conexão do exaustor de ar na proteção do instrumento. Consulte Portas de acesso à
tubulação na página 72.
3. Instale a tubulação.
4. Ative o exaustor de ar no menu de instrumento. Consulte o manual de operações.
Instalação elétrica
P E R I G O
Risco de choque elétrico.
Use alta voltagem (maior que 30 V RMS e 42,2 V PEAK ou 60 VDC) ou baixa voltagem (menor que
30 V RMS e 42,2 V PEAK ou 60 VDC). Não use uma combinação de alta e baixa voltagens.
Desligue sempre a energia do instrumento antes de fazer conexões elétricas.
Não conecte a alimentação de CA diretamente a um instrumento alimentado com CC.
Se este equipamento for usado ao ar livre ou em locais potencialmente úmidos, um dispositivo contra
Falhas de Aterramento (GFCI/GFI, Ground Fault Circuit Interrupt) deve ser usado para conectar o
equipamento à sua fonte principal de energia.
A conexão com aterramento protetor (PE) é obrigatória.
Use apenas ajustes com a classificação ambiental especificada na caixa. Siga os requisitos da seção
Especificações.
76 Português
